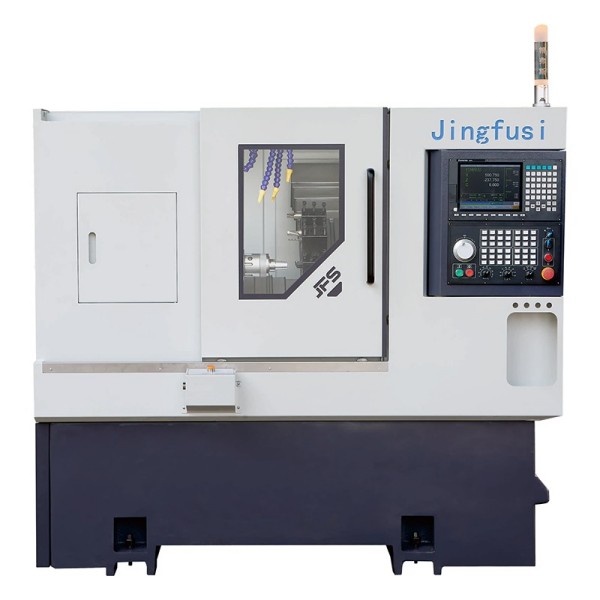

CNC-gängverktygssvarv CK46 52 76

Jingfusi tillhandahåller en hållbar CNC-gängverktygsvarv CK46 52 76. Vår produkt är av överlägsen kvalitet och integrerar fräs- och svarvningsoperationer för hög effektivitet. Vi har rik erfarenhet inom branschen, så vänligen kontakta oss för omfattande service.

Modell:CK46/52

Skicka förfrågan

Produktbeskrivning

Jingfusi är en CNC Gang Tool Lathe CK46 52 76 tillverkare. Följande är huvudfunktionerna i vår produkt:

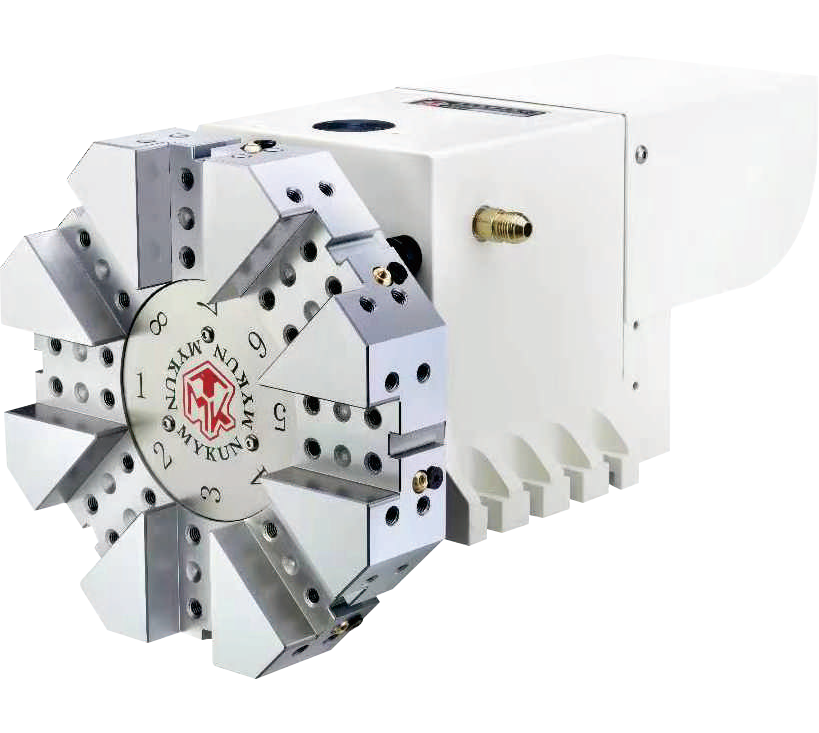

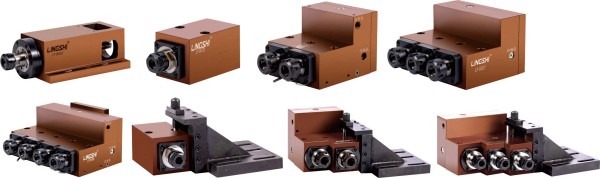

· Kan utrustas med torn, flugkutterhuvuden, krafthuvuden, etc. Krafthuvudet kan lutas från 0° till 90° för integrerad fräsning och svarvning.

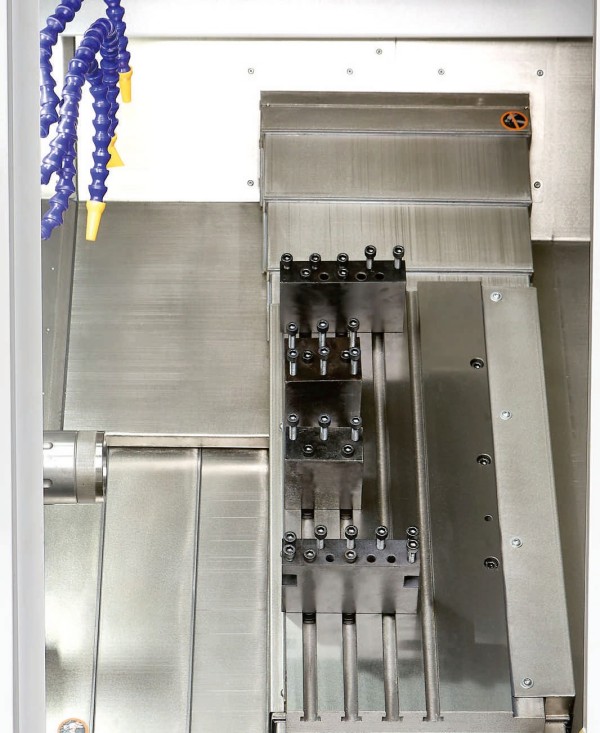

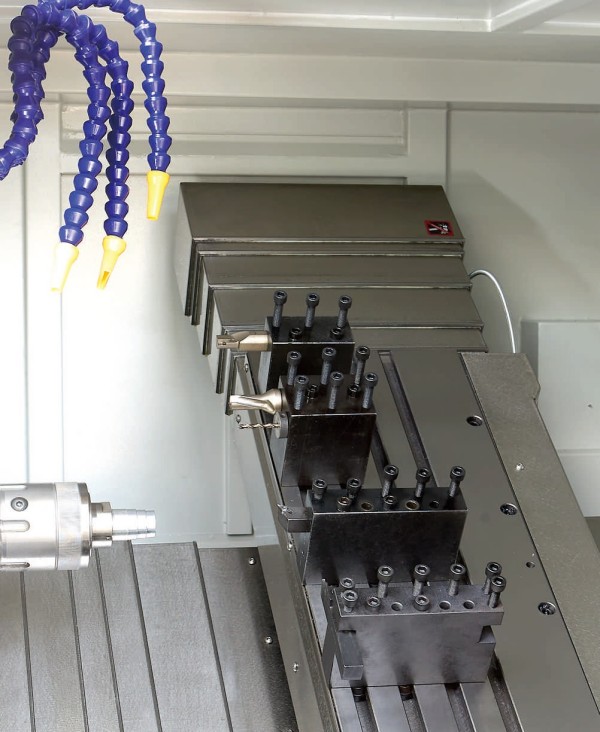

· Förstorad verktygshållare för förbättrad styvhet.
· Kan bearbeta rostfritt stål, titanlegeringar, kolstål och andra material.
· Den integrerade gjutningen genomgår glödgning, vibrationstid och andra åldringsprocesser för att säkerställa långsiktig stabilitet och förlänga verktygsmaskinens livslängd.

Huvudspecifikation

Modell av svarv		enhet	CK46	CK52	CK76	Remart
Bearbetningskapacitet	Max gungdiameter över sängen	mm	Ø400	400	Ø400
	Maximal avstämningsdiameter	mm	Q160	Ø160	Ø160	Disk
	Max.svänglängd	mm	380	380	380
	sidle ceterheight fom gound	mm	1080	1080	1080
	Spindelnäsa	-	A2-5	A2-6	A2-8
	Spindelhålets diameter	mm	056	066	086
	Maximal bar materia dameter	mm	Ø45	Ø51	072
	Max spindelhastighet	r/min	4000	4000	2000
	Spindelmotoreffekt/vridmoment	tum	7,5Kw/47Nm	11Kw/72Nm	15Kw/143Nm
Matningsaxel	Max.snabb körhastighet	m/min	24	24	24
	×/Z/Y-axelmotoreffekt/vridmoment	tum	YASKAWA1,3 KW/8,34Nm eller SYNTEC1,8KW/klassad 115Nm	YASKAWA11,3 KW/8,34Nm eller SYNTEC1,8KW/klassad 11,5Nm	YASKAWA11,3 KW/68,34Nm eller SYNTEC1,8KW/klassad 11,5Nm
	X/Z-axel C3-kulskruvar	-	32/32	32/32	32/32
	×Z-axeln oller guide rals	-	35/35	35/35	35/35
	X-axelns effektiva rörelse	mm	1000	1000	1000
	Z-axel effektiv rörelse	mm	400	400	400
Utrustningsspecifikationer	Power turret modell	kg	2600	2700	2800
	Total maskinkraft	KW	10	13.5	17.5
	Maskin L×B×H	mm	2100×1580×1800	2100×1580×1800	2100×1580×1800

Verktygsmaskinen optimeras ständigt; vänligen se maskinens faktiska data för ovanstående parametrar.

Valfria föremål

Konfigurationsobjekt		CK46	CK52	Ck76
Huvudspindel	Mekanisk spindel	●	●	●
Huvudspindel	Elektrisk spindel	O	O	O
kontroller	SYNTEC styrenhet	●	●	●
kontroller	FANUC styrenhet	O	O	O
Matningsaxel	Yaskawa	●	●	●
Matningsaxel	SYNTEC	O	O	O
Klämning	Dra tillbaka klämman	●	●	●
Klämning	Chuck	O	O	O
Hjälputrustning	Materialmottagningsanordning	O	O	O
	Matningsanordning	O	O	O
	Spåntransportör	O	O	O
	Automatiserad robot	O	O	O
	oljedimma separator	O	O	O
