Svarvfräs CNC-svarv CK46 52

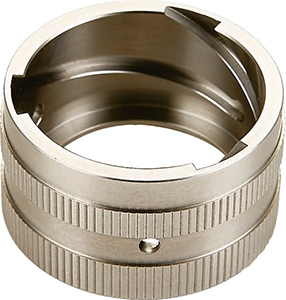

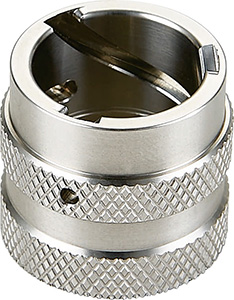

Jingfusi tillhandahåller kvalitetssvarvfräs CNC-svarv CK46 52. Utrustningen är utrustad med inbyggt skruvhuvud, som noggrant kan fräsa inre väggspiralspår med liten diameter, små skruvar och olika oljespår. Enligt faktiska bearbetningskrav kan krafthuvudet och tornet väljas flexibelt för att ytterligare utöka bearbetningsscenen och driftseffektiviteten.

Modell:CK46/52

Skicka förfrågan

Produktbeskrivning

Jingfusi är en Turn Mill CNC-svarv CK46 52 fabrik. Följande är huvudfunktionerna i vår produkt:

●Hög rörelsehastighet och hög bearbetningseffektivitet

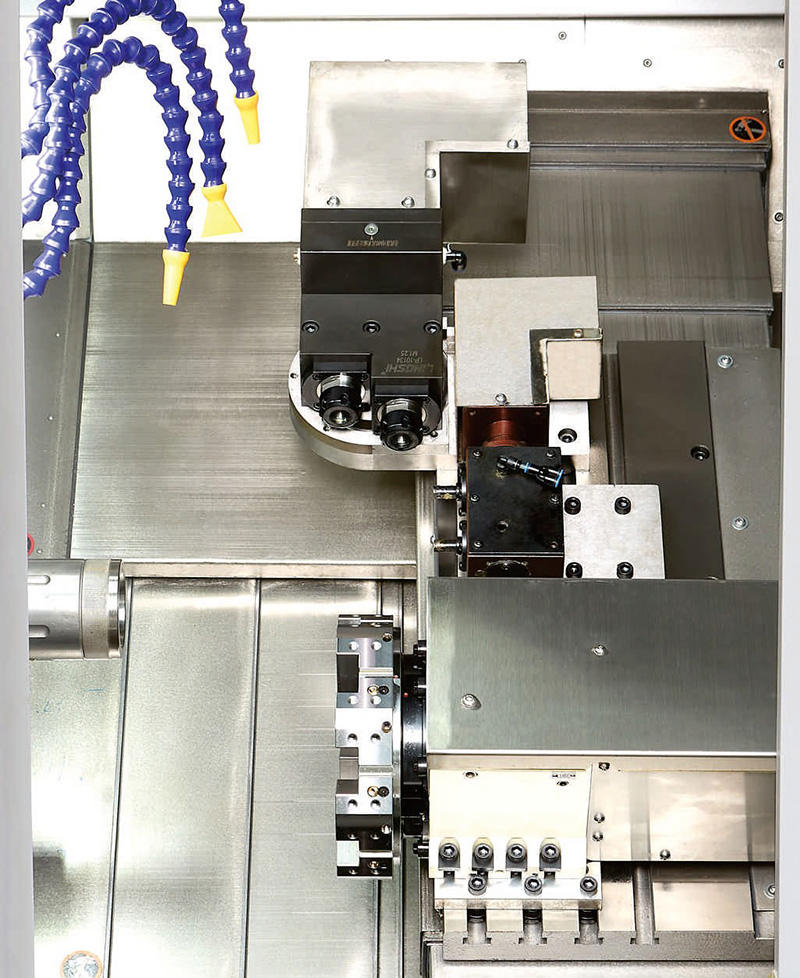

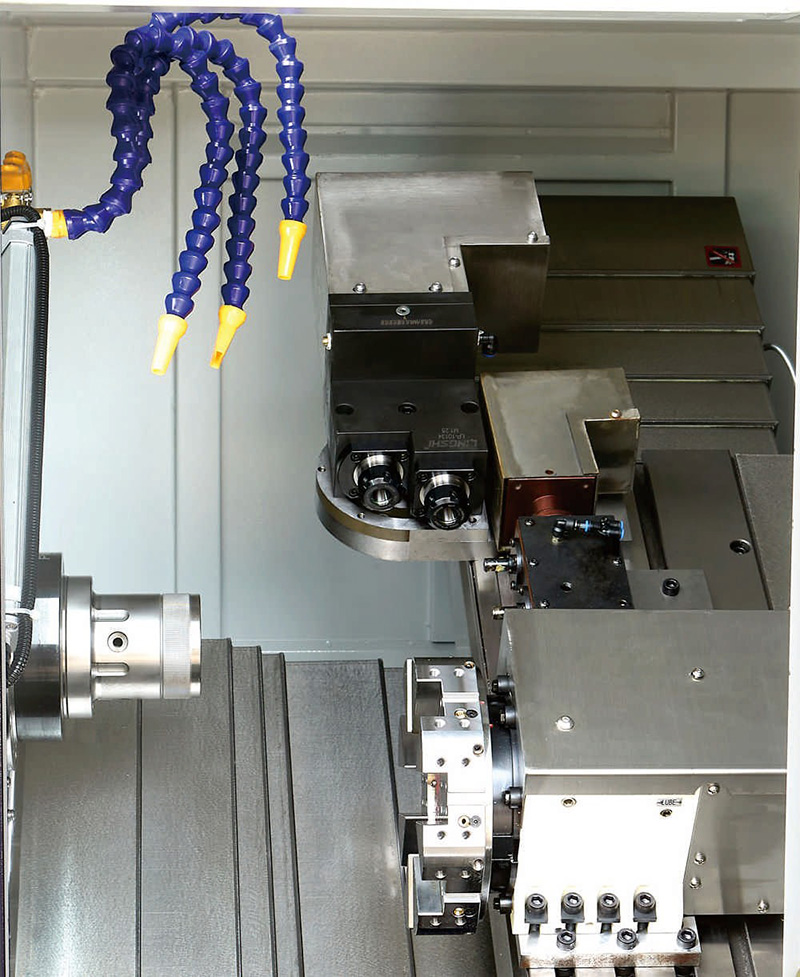

●Utrustad med ett inre spiralformigt krafthuvud, kan den fräsa inre spiralformade spår med liten diameter, små naglar och oljespår. Den kan utrustas med ett krafthuvud och verktygsrevolver.
●Förstorad verktygshållarplatta för bättre styvhet
●Bearbetningsbara material inkluderar rostfritt stål, titaniumalys och kolstål.
●Integralgjutningen genomgår glödgning, vibrationstid och andra åldringsprocesser för att säkerställa långsiktighet stabil bearbetning och förlänga verktygsmaskinens livslängd.

Huvudspecifikation

Modell av svarv		enhet	CK46	CK52	Remart
Bearbetningskapacitet	Max gungdiameter över sängen	mm	400	400
	Maximal avstämningsdiameter	mm	Q160	Ø160	Disk
	Max.svänglängd	mm	380	380
Axel	Spindelns mitthöjd från marken	mm	1080	1080
	Spindelnäsa	-	A2-5	A2-6
	Spindelhålets diameter	mm	Ø56	Q66
	Stångens maximala diameter	mm	45	051
	Max spindelhastighet	r/min	4500	4000
	Spindelmotoreffekt/vridmoment	tum	7,5Kw/47N.m	11Kw/72N.m
Servotorn	Servo Turet MK-63RSV-8T		Inga	Inga	Frivillig
Bearbetningskapacitet	Max.snabb körhastighet	m/min	24	24
	Krafthuvudmotor	tum	YASKAWAI 1,3 KW/8,34 Nm eller SYNTEC 1,8 KW/11,5 Nm	YASKAWAI 1,3 KW/8,34 Nm eller SYNTEC 1,8 KW/11,5 Nm
	×/Z-axel C3-kulskruvar	-	32/32	32/32
	×/Z-axel rullstyrskenor		35/35	35/35
	X-axelns effektiva rörelse	mm	1000	1000
	Z-axel effektiv rörelse	mm	400	400
Utrustningsspecifikationer	Power turret modell	kg	2600	2700
	Total maskinkraft	KW	12	15.5
	Maskin L×B×H	mm	2100×1580×1800	2100×1580×1800

Verktygsmaskinen optimeras ständigt; vänligen hänvisa till verktygsmaskinens faktiska data för ovanstående parametrar.

Valfria föremål

Konfigurationsobjekt		CK46	Ø160
Huvudspindel	Mekanisk spindel	●	●
Huvudspindel	Elektrisk spindel	o	O
kontroller	SYNTEC styrenhet	●	●
Matningsaxel	Yaskawa	●	●
Matningsaxel	SYNTEC	O	O
Klämning	Dra tillbaka klämman	●	●
Krafthuvud	Internt spiralkrafthuvud	●	●
Krafthuvud	YASKAWAI 1,3KW/8,34Nm o SYNTEC 1,8KW/11,5Nm nominale	O	O
spola	8 arbetsstationer	O	O
spola	12 arbetsstationer	O	O
Hjälputrustning	Delar samlar enheten	O	O
	Matningsanordning	O	O
	Spåntransportör	O	O
	Automatiserad robot	O	O
	Oljedimmaavskiljare	O	O
