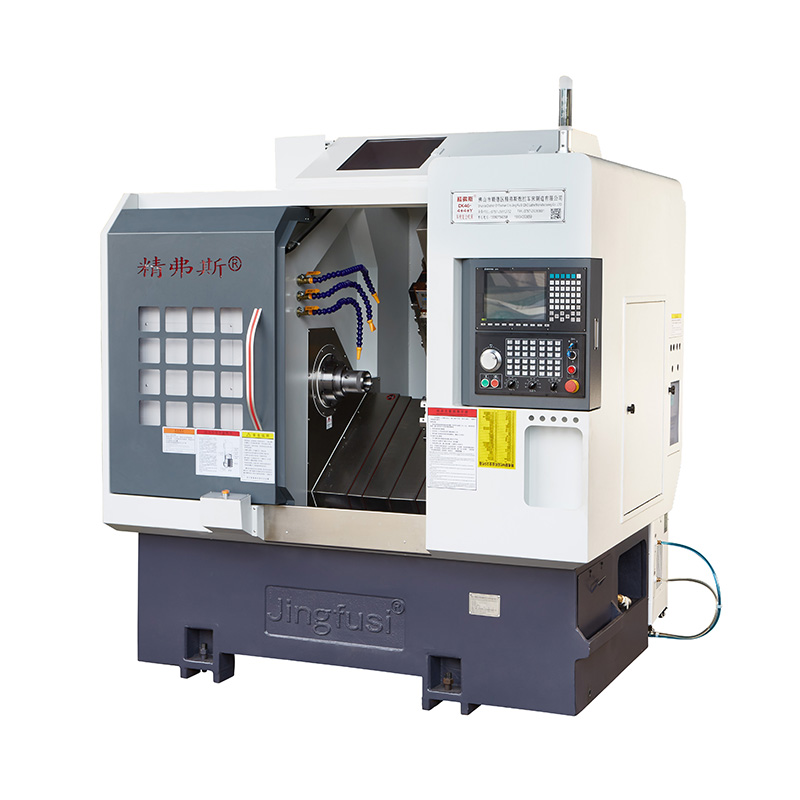

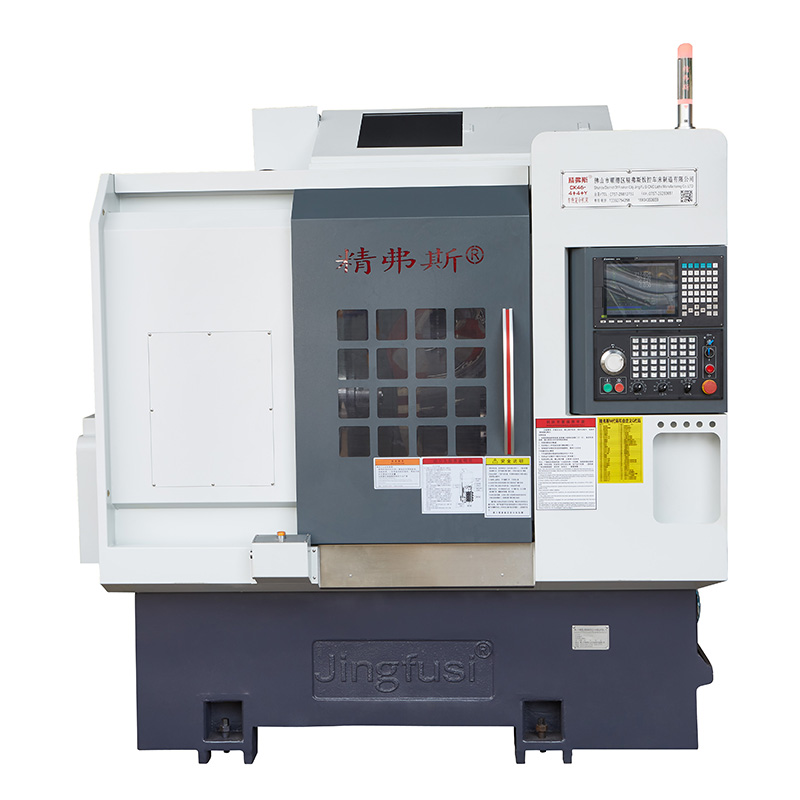

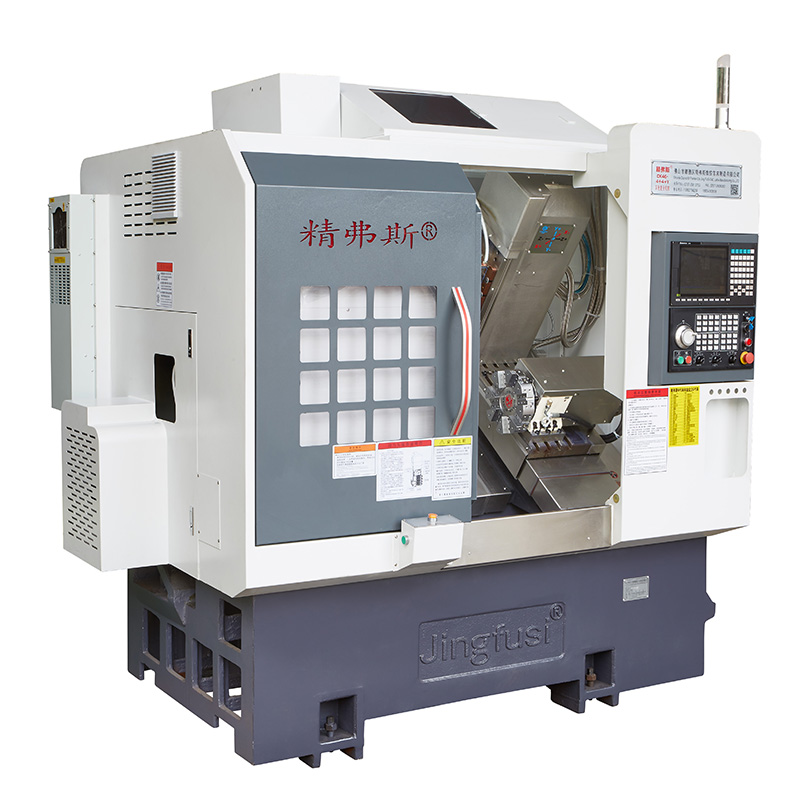

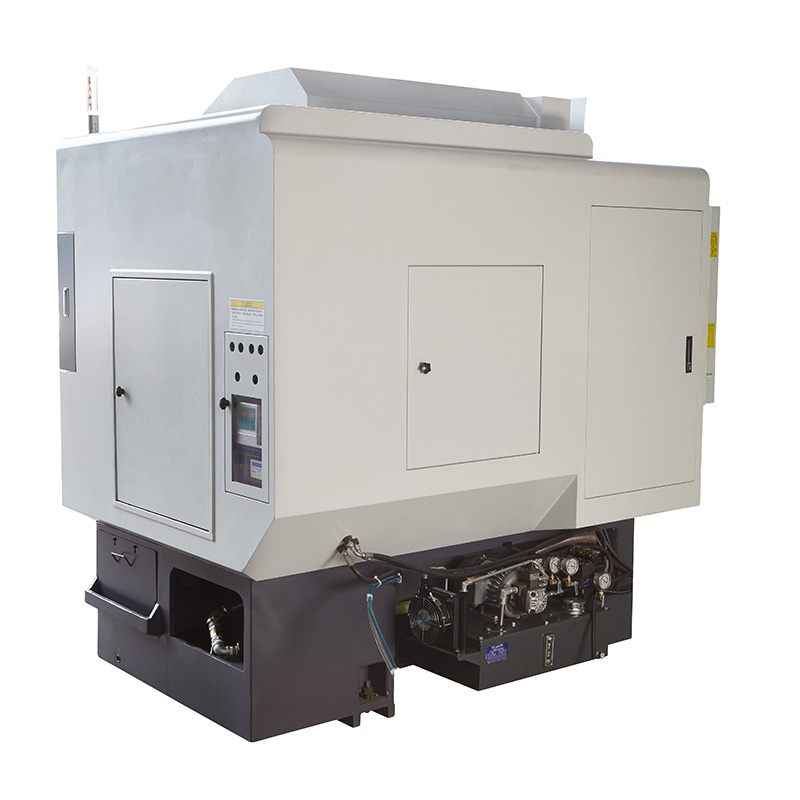

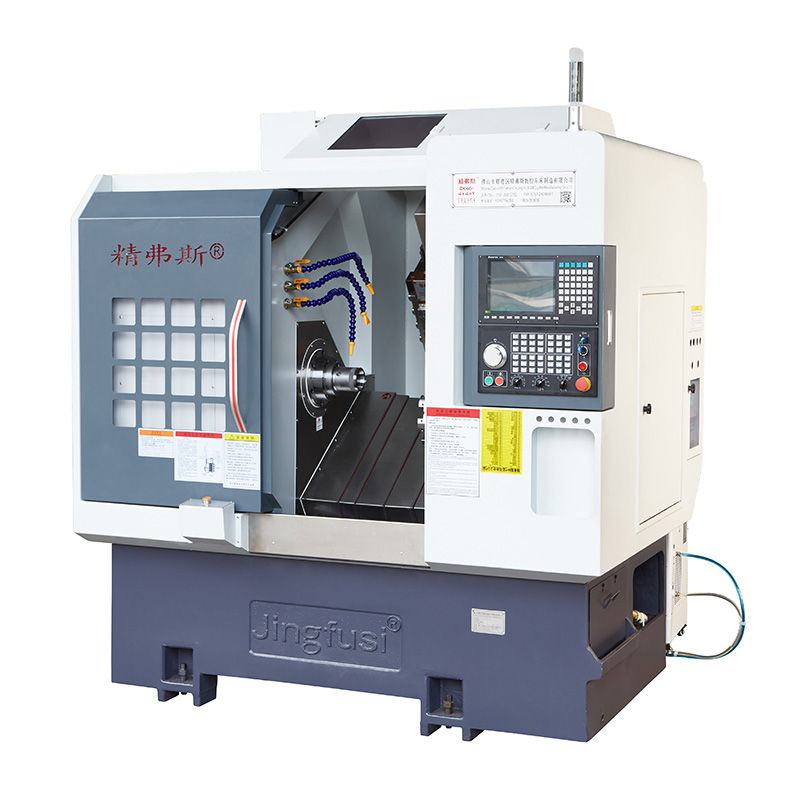

Automatisk CNC-svarv- och fräsmaskin

Automatisk CNC-svarv- och fräsmaskin är en avancerad tillverkningsutrustning som ofta används i olika industrier som flyg-, fordons- och precisionsteknik för effektiv produktion av komplexa delar och sammansättningar. Denna maskin kombinerar svarv- och fräsfunktioner i en enda enhet, vilket ger mångsidighet och ökad produktivitet.

Modell:CK46-4+4+Y

Skicka förfrågan

Produktbeskrivning

Dessa automatiska CNC-svarv- och fräsmaskiner är utrustade med ett numeriskt datorstyrsystem som möjliggör exakta och automatiserade bearbetningsoperationer. Operatörer använder CAD/CAM-programvara för att programmera maskinen för att specificera önskade deldimensioner och verktygsbanor.

Dessa automatiska CNC-svarv- och fräsmaskiner kan utföra svarv- och fräsoperationer. Svarvning innebär att arbetsstycket roteras medan skärverktyget formar materialet, medan fräsning involverar ett stationärt arbetsstycke och ett roterande skärverktyg.

Maskinresediagram

Produktinformation

Parameterlista

Artikel	Modell av svarv	enhet	CK46-4+4+Y	CK52-4+4+Y
Bearbetningsomfång	Sväng över sängen	mm	Ø 500
	Maximal vridbar yttercirkellängd	mm	320
	Maximal stångdiameter	mm	Ø 45	Ø 51 ~ 55
huvudaxel	Spindelhuvud typ		A2-5	A2-6

	Spindelns genomgående diameter	mm	Ø 56	Ø 66
	Max spindelhastighet	r/min	6000 (inställt på 4500)	4500 (inställt på 3500)
utfodra	Effektiv rörelse för X/Z/Y-axeln	mm	800/470/260

	Maximal snabb rörelse av X/Z/Y-axeln	m/min	24 (inställning 18)/24 (inställning 18)/15 (inställning 8)
	X/Z/Y-axelskruvstång	mm	32/32/25
	X/Z/Y-axelskena	mm	35/35/25
Knivtorn	Åtta stationstorn	PCS	8 stationer, kan utrustas med dubbla hål verktygshållare, valfritt med 12 stationer
Krafthuvud	Krafthuvud verktyg hållande form		ER25


	Krafthuvudverktyg	PCS	Z-axel 4+X-axel 4, med ytterligare 4 fasta verktygshållare installerade
	Maximal hastighet på krafthuvudet	r/min	6000 (inställt på 4000), kan vanligtvis användas för att bearbeta produkter från 4000
	Avstånd mellan krafthuvudets axel och axel	mm	65
elektriska maskiner	Huvudmotoreffekt/vridmoment	KW/Nm	Ny generation 7,5KW, 47,75NM. Ståldelar med en bearbetningskapacitet på över 80 kan som tillval utrustas med 11KW, 70,03Nm

	X/Z/Y-axelmotoreffekt/vridmoment	KW/Nm	1,3KW/8,39NM
	X/Z krafthuvud motoreffekt/vridmoment	KW/Nm	1,7 KW/8NM
	Maximal hastighet för motorhuvudet	r/min	5000
Övrig	Spindelpositioneringsbromsanordning		Hydrauliskt tryck


	Sänglutning	°	35°
	Maskinens längd X bredd X höjd	mm	2200X1580X1900
	Totalvikt för hela maskinen	KG	3430
	Total kraft	kw	13
	Genomsnittlig strömförbrukning	kw/h	2

Verktygsmaskin noggrannhet

Maskinnoggrannhet, Jingfus-faktor standard:
Stort testobjekt	Schematiskt diagram	Fabriksstandard


Spindel radiellt slag		Upptäck löpning av yttre kon	0.0035


Upprepningsposition för X-axeln		Upptäck upprepad positionering av X-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.003


Upprepningsposition för Z-axeln		Upptäck upprepad positionering på Z-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.003


Y-axelns upprepningsposition		Upptäck upprepad positionering på Y-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.004


C-axelns repetition		Upptäck ompositioneringen av C-axelns fixpunkt, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och heta motorn, och detektera sedan den upprepade positioneringen	20 bågsekunder


C-axelposition roterande		Upptäck den slumpmässiga positionsnoggrannheten för C-axeln, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och heta motorn, och kontrollera sedan de upprepade inställningarna	72 bågsekunder


Krafthuvudets klämslag		Kotteslag	0.015

Krafthuvudets klämslag		Klämslag	0.01

Om kunden vill testa ISO- eller VD1-noggrannheten för X/Z/Y-axeln, ska det fastställas vid tidpunkten för kontraktsskrivning. Kunden måste testa denna artikel samtidigt med det första godkännandet av Jingfusi Factory.
