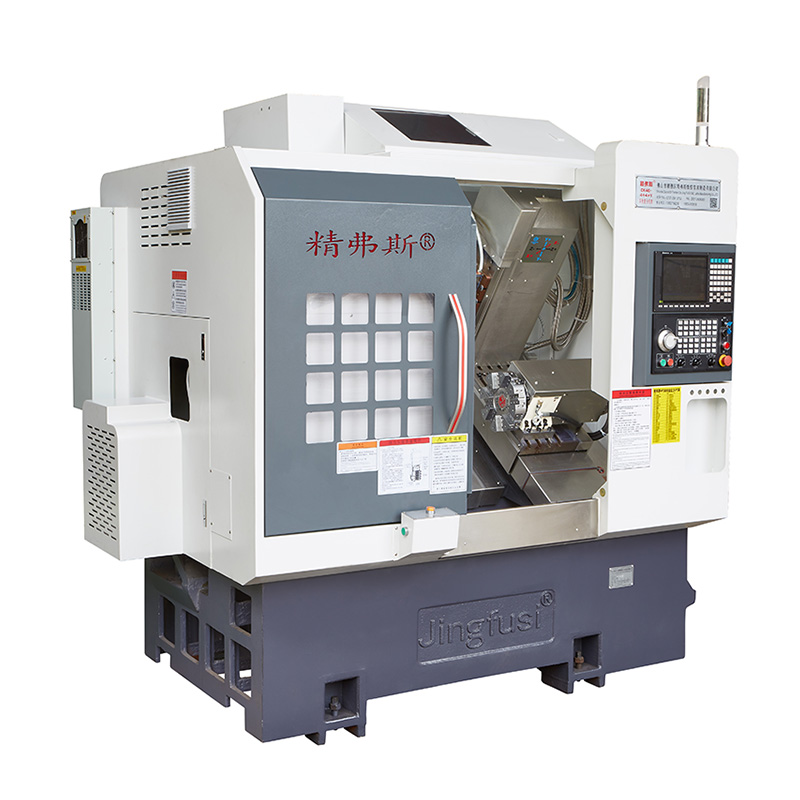

Här är några av de viktigaste funktionerna i denna otroliga maskin:
Precisionsteknologi: CNC Automatic Lathe Machine är utrustad med den senaste precisionstekniken för att säkerställa att allt ditt arbete är av högsta kvalitet och noggrannhet. Genom att använda modern mjukvara kan maskinen producera delar med extrem precision och noggrannhet, vilket ger dig bästa möjliga resultat.
Mångsidighet: Oavsett om du arbetar med råvaror eller färdiga produkter kan den här maskinen hantera allt. Med sin mångsidighet och multi-axelfunktion kan du skapa nästan alla delar du behöver, från enkla till komplexa geometrier.
Användarvänlighet: CNC Automatic Lathe Machine är användarvänlig och lätt att använda. Med sina intuitiva kontroller och enkla programmeringssystem kan ditt team komma upp på nolltid och maximera produktiviteten.
Hållbarhet: Tillverkad med endast material av högsta kvalitet är den här maskinen byggd för att hålla kvar. Det kan motstå till och med de mest krävande produktionsmiljöerna och säkerställa att du får ut det mesta av din investering.
Lågt underhåll: CNC Automatic Lathe Machine kräver minimalt underhåll, vilket sparar tid och pengar. Med sin enkla design och robusta konstruktion kan du fokusera på vad som verkligen betyder - din produktion.
Sammanfattningsvis är CNC Automatic Lathe Machine det perfekta tillskottet till alla produktionslinjer. Med sin precisionsteknik, mångsidighet, användarvänlighet, hållbarhet och lågt underhåll kommer denna maskin säkert att förbättra produktiviteten i ditt företag. Tveka inte, investera i CNC Automatic Lathe Machine idag och börja skörda belöningen imorgon!
punkt | innehåll | enhet | CK46-5+5+y | CK52-5+5+y |
Bearbetningsområde | Sväng över sängen | mm | Ø 500 | |
Maximal vridning av yttre cirkellängd | mm | 320 | ||
Maximal bardiameter |
mm | Ø 45 | Ø 51 ~ 55 | |
huvudaxel | Maximal spindelhastighet | r/min | 6000 (inställd på 4000) | 4500 (inställd på 3500) |
Spindelhuvudtyp |
|
A2-5 | A2-6 | |
Spindel genom hål diameter | mm | Ø 56 | Ø 66 | |
foder | X/z/y axel maximal slag | mm | 800/470/310 | |
Maximal snabb rörelse av x/z/y -axeln | m/min | 24 (inställning 18)/24 (inställning 18)/15 (inställning 8) | ||
X/z/y axel skruvstång | mm | 32/32/25 | ||
X/z/y axelskena | mm | 35/35/25 | ||
Tornetorn | Åtta stationstorn | Datorer | 8 stationer, kan utrustas med dubbelhålsverktygshållare, valfritt med 12 stationer | |
Krafthuvud | Power Head Tool Holding Form |
|
ER25 | |
Maximal hastighet på krafthuvudet | r/min | 6000 (inställd på 4000), kan vanligtvis användas för att bearbeta produkter från 4000 | ||
Maximal installationsborrning och malningshuvuddiameter | mm | Ø 16 | ||
Avstånd mellan krafthuvudaxeln och axeln | mm | 65 | ||
elektriska maskiner | Huvudmotorns kraft/vridmoment | Kw / nm | 7,5 kW/47,75 nm, valfritt 11KW/70,03Nm för ståldelar med en bearbetningskapacitet på 80 och högre | |
X/z/y Axelmotorns kraft/vridmoment | Kw / nm | Yaskawa 1,8 kW/11,5 nm. Valfri ny generation 2,4 kW/klassad 11,5 nm | ||
X/Z Power Head Motor Power/Torque | Kw / nm | 2,4 kW/11,5 nm | ||
Maximal hastighet på krafthuvudmotorn | r/min | 5000 | ||
andra | Spindelpositioneringsbromsenhet |
|
hydraultryck | |
Säng lutning | ° | 35 ° | ||
Knivbordsplatta längd x bredd | mm | 700x290 | ||
Maskinverktygslängd x bredd x höjd | mm | 2200x1580x2000 | ||
Hela maskinens totala vikt | Kg | 3430 | ||
Total kraft | kw | 13 | ||
Genomsnittlig strömförbrukning | Kw / h | 2 |
Maskinnoggrannhet, Jingfus Factor Standard : | ||||||||
Huvudtestobjekt | Schematisk diagram | Fabriksstandard | ||||||
Spindelradiell takt |
![]() |
Upptäck av yttre kon | 0.0035 | |||||
X-axel upprepad position |
![]() |
Upptäck upprepad positionering av x-axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen. | 0.003 | |||||
Z-axel upprepade position |
![]() |
Upptäck upprepad positionering på Z -axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen. | 0.003 | |||||
Y-axel upprepad position |
![]() |
Upptäck upprepad positionering på Y -axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen. | 0.004 | |||||
C Axis Repeat Position |
![]() |
Upptäck omplaceringen av den fasta punkten C-axeln, Obs! Förutsäga först cirka 50 gånger för att kompensera felet på den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen | 20 båge sekunder | |||||
C Axis Position Rotary |
![]() |
Upptäck den slumpmässiga positionsnoggrannheten för C-axeln, Obs! Förutsäga först cirka 50 gånger för att kompensera felet på den kalla motorn och den heta motorn och kontrollera sedan de upprepade inställningarna | 72 båge sekunder | |||||
Power Head Clamping Beat |
![]() |
Konslag | 0.015 | |||||
Power Head Clamping Beat |
![]() |
Klämslagning | 0.01 | |||||
Om kunden vill testa ISO- eller VD1 -noggrannheten för x/z/y -axeln ska den fastställas vid skrivande stund. Kunden måste testa denna artikel samtidigt av den första acceptansen av Jingfusi -fabriken. | ||||||||
