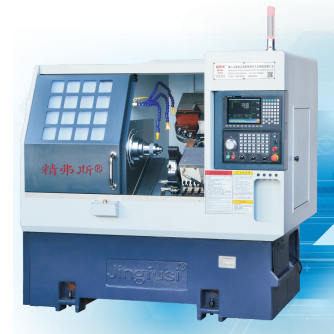

CNC-svarv med lutande säng och verktygsrad

Högkvalitativ CNC-svarv med lutande bädd och rad verktyg erbjuds av den kinesiska tillverkaren Jingfusi®. Köp CNC-svarv med lutande säng och verktygsrad som är av hög kvalitet direkt till lågt pris.

Skicka förfrågan

Produktbeskrivning

Jingfusi® är en ledande kinesisk CNC-svarv med lutande säng och rad av verktyg, tillverkare, leverantör och exportör. Att hålla sig till strävan efter perfekt kvalitet på produkter, så att vår CNC-svarv har varit nöjda av många kunder. Extrem design, kvalitetsråvaror, hög prestanda och konkurrenskraftigt pris är vad varje kund vill ha, och det är också vad vi kan erbjuda dig. Naturligtvis är det också viktigt med vår perfekta eftermarknadsservice. Om du är intresserad av våra tjänster kan du rådfråga oss nu, vi kommer att svara dig i tid!

Maskinresediagram

Produktinformation

Parameterlista

Huvudspecifikation
Artikel	enhet	Specifikation	Anmärkning
Max. vridningsdiameter	mm	250
Max. svängdiam. över svarv	mm	Ø500
Max. vriddiameter genom glidbädd	mm	Ø160
Lutande säng grad	grad	35°
X-axel effektiv rörelse	mm	1000
Z-axel effektiv rörelse	mm	400
X/Z-axel max. snabb färdhastighet	m/min	24
Bordsstorlek: L X B	mm	700 x 290
Maskinstorlek: L x B x H	mm	2100 x 1580 x 1800
Maskinens nettovikt	kg	2600
	st	8
Fyrkantiga verktyg	mm	20 x 20
Hålknivsstorlek	mm	Ø20
Total häst	kw	13
Genomsnittlig strömförbrukning	kw/h	2
Spindel ansiktsform		A2-5	52:A2-6;CK36:A2-4
Spindelhastighet	r/min	6000	52:4200;CK36:5000
Spindelhastighetsinställning	r/min	1-4500	52:1-3500;CK36:1-4500
Spindelns nominella vridmoment	Nm	35Nm (1500r/min)	52:47.8nm;CK36:38Nm
Maximal stångdiameter	mm	Ø45	52:Ø50;CK36::Ø50

Verktygsmaskin noggrannhet

Maskinnoggrannhet, Jingfus-faktor standard:
Stort testobjekt	Schematiskt diagram	Fabriksstandard


Spindel radiell takt,		Upptäck löpning av yttre kon	0.0035


X-axelns repetition, X		Upptäck upprepad positionering av X-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.003


Z-axelns repetition, Z		Upptäck upprepad positionering på Z-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.003


Om kunden vill testa ISO- eller VD1-noggrannheten för X/Z/Y-axeln, ska det fastställas vid tidpunkten för kontraktsskrivning. Kunden måste testa denna artikel samtidigt med det första godkännandet av Jingfusi Factory.
