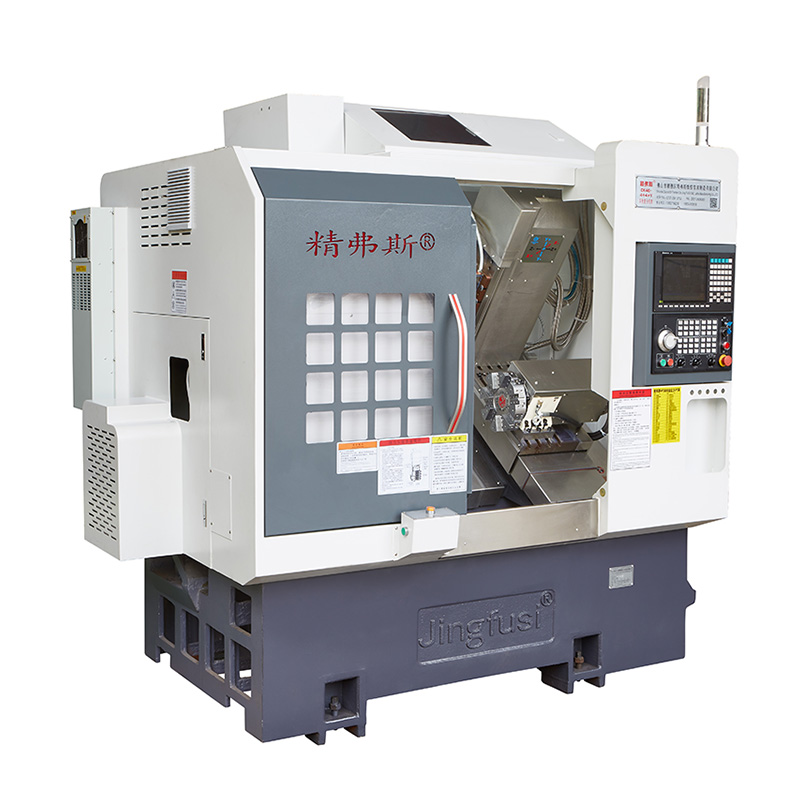

CNC Multi-Tasking Turning Center Machine

Introduktion av CNC Multi-Tasking Turning Center Machine-den ultimata lösningen för högkvalitativ precisionsbearbetning. Denna kraftfulla maskin har utformats för att möta kraven från även de mest komplexa vändapplikationerna, vilket gör den till ett idealiskt val för företag som kräver högsta nivåer av noggrannhet och effektivitet.

Modell:CK52-5+5+Y

Skicka förfrågan

Produktbeskrivning

CNC Multi-Tasking Turning Center Machine är en hållbar och pålitlig maskin som kan hantera ett brett utbud av uppgifter-från enkla vridnings- och borroperationer till mer komplexa uppgifter som malning, trådskärning och mer.

En av de viktigaste funktionerna i CNC Multi-Tasking Turning Center Machine är dess avancerade styrsystem, som gör det möjligt för operatörer att enkelt programmera och kontrollera alla aspekter av bearbetningsprocessen, vilket säkerställer maximal precision och noggrannhet. Med sitt användarvänliga gränssnitt är den här maskinen enkel att använda och kan snabbt anpassas för att passa behoven hos alla jobb.

Förutom sitt avancerade kontrollsystem har CNC Multi-Tasking Turning Center Machine också en rad högkvalitativa komponenter, inklusive ett avancerat spindelsystem, högprecisionslinjära guider och en hållbar, gjutjärn. Dessa komponenter fungerar i perfekt harmoni för att säkerställa att varje jobb är fullbordat till högsta standard.

Oavsett om du är ett litet företag eller ett större företag är CNC Multi-Tasking Turning Center Machine det perfekta valet för alla dina bearbetningsbehov. Med sina avancerade funktioner, hållbar konstruktion och exceptionell precision kommer denna maskin säkert att överträffa dina förväntningar och ge dig många års tillförlitliga prestanda av hög kvalitet.

Sammanfattningsvis är CNC Multi-Tasking Turning Center Machine en top-of-the-line-lösning för företag som kräver det allra bästa i precisionsbearbetning. Med sina avancerade funktioner, användarvänligt gränssnitt och pålitlig konstruktion är det säkert att ge dig många års tillförlitliga och effektiva prestanda. Så varför vänta? Kontakta oss idag för att lära dig mer om denna otroliga maskin och hur den kan förändra ditt företag.

Maskinresediagram

Produktinformation

Parameterlista

punkt	innehåll	enhet	CK46-5+5+y	CK52-5+5+y
Bearbetningsområde	Sväng över sängen	mm	Ø 500
	Maximal vridning av yttre cirkellängd	mm	320
	Maximal bardiameter	mm	Ø 45	Ø 51 ~ 55
huvudaxel	Maximal spindelhastighet	r/min	6000 (inställd på 4000)	4500 (inställd på 3500)
	Spindelhuvudtyp		A2-5	A2-6
	Spindel genom hål diameter	mm	Ø 56	Ø 66
foder	X/z/y axel maximal slag	mm	800/470/310
	Maximal snabb rörelse av x/z/y -axeln	m/min	24 (inställning 18)/24 (inställning 18)/15 (inställning 8)
	X/z/y axel skruvstång	mm	32/32/25
	X/z/y axelskena	mm	35/35/25
Tornetorn	Åtta stationstorn	Datorer	8 stationer, kan utrustas med dubbelhålsverktygshållare, valfritt med 12 stationer
Krafthuvud	Power Head Tool Holding Form		ER25
	Maximal hastighet på krafthuvudet	r/min	6000 (inställd på 4000), kan vanligtvis användas för att bearbeta produkter från 4000
	Maximal installationsborrning och malningshuvuddiameter	mm	Ø 16
	Avstånd mellan krafthuvudaxeln och axeln	mm	65
elektriska maskiner	Huvudmotorns kraft/vridmoment	Kw / nm	7,5 kW/47,75 nm, valfritt 11KW/70,03Nm för ståldelar med en bearbetningskapacitet på 80 och högre
	X/z/y Axelmotorns kraft/vridmoment	Kw / nm	Yaskawa 1,8 kW/11,5 nm. Valfri ny generation 2,4 kW/klassad 11,5 nm
	X/Z Power Head Motor Power/Torque	Kw / nm	2,4 kW/11,5 nm
	Maximal hastighet på krafthuvudmotorn	r/min	5000
andra	Spindelpositioneringsbromsenhet		hydraultryck
	Säng lutning	°	35 °
	Knivbordsplatta längd x bredd	mm	700x290
	Maskinverktygslängd x bredd x höjd	mm	2200x1580x2000
	Hela maskinens totala vikt	Kg	3430
	Total kraft	kw	13
	Genomsnittlig strömförbrukning	Kw / h	2

Maskinverktygsnoggrannhet

Maskinnoggrannhet, Jingfus Factor Standard ：
Huvudtestobjekt	Schematisk diagram	Fabriksstandard


Spindelradiell takt		Upptäck av yttre kon	0.0035


X-axel upprepad position		Upptäck upprepad positionering av x-axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.003


Z-axel upprepade position		Upptäck upprepad positionering på Z -axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.003


Y-axel upprepad position		Upptäck upprepad positionering på Y -axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.004


C Axis Repeat Position		Upptäck omplaceringen av den fasta punkten C-axeln, Obs! Förutsäga först cirka 50 gånger för att kompensera felet på den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen	20 båge sekunder


C Axis Position Rotary		Upptäck den slumpmässiga positionsnoggrannheten för C-axeln, Obs! Förutsäga först cirka 50 gånger för att kompensera felet på den kalla motorn och den heta motorn och kontrollera sedan de upprepade inställningarna	72 båge sekunder


Power Head Clamping Beat		Konslag	0.015

Power Head Clamping Beat		Klämslagning	0.01

Om kunden vill testa ISO- eller VD1 -noggrannheten för x/z/y -axeln ska den fastställas vid skrivande stund. Kunden måste testa denna artikel samtidigt av den första acceptansen av Jingfusi -fabriken.
