Bearbetningsmaskin

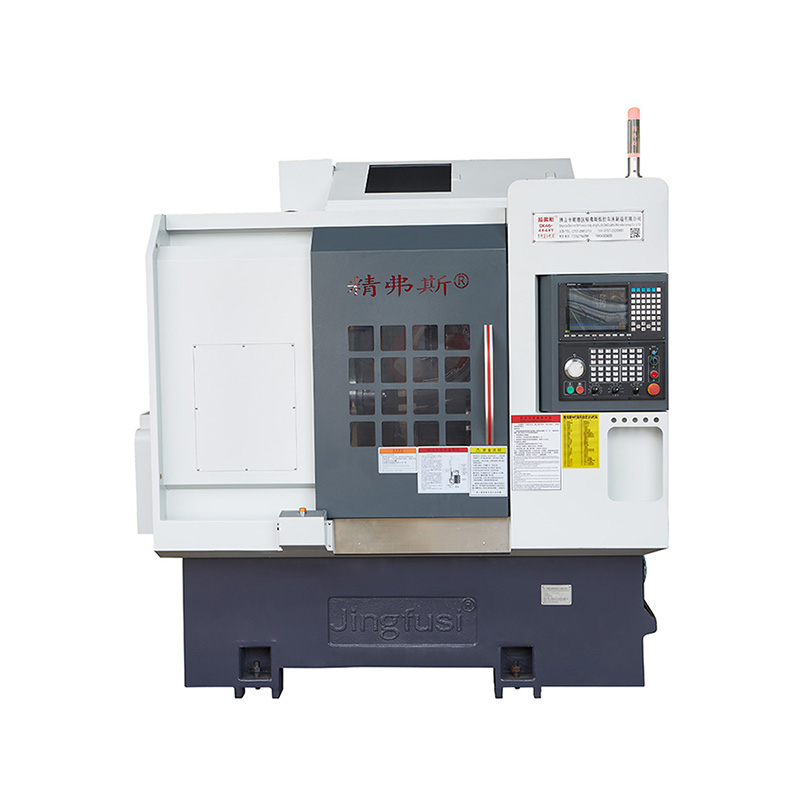

Jingfusi® Economical Turn-Mill Machining Machine är utformad med en kraftfull spindelbromsmekanism för att förbättra styvheten under delarbehandlingen. Det direkta verktygsändringssystemet sparar de komplicerade stegen i verktygets ändringsprocedur och förkortar driftstiden för verktygets byte, uppnå effektiv bearbetning och spara kostnader för användare.

Modell:CK76DTY

Skicka förfrågan

Produktbeskrivning

Jingfusi® Economical Turn-Mill Machining Machine är en 3-axlig (x, y, z) multistationsdator numeriskt kontrollerad vridning och fräsande förening svarv. Den integrerar att vända, fräsning, borrning, tråkiga, knacka och andra funktioner i en enhet. Det kan utföra slut- och sidfräsning, borrning, tappning och annan kombinerad bearbetning. Det är särskilt lämpligt för bearbetning av vissa roterande delar med komplexa former och höga precisionskrav. Det kan slutföra alla eller de flesta av behandlingsstegen i en klämma. Säkerställa noggrannhet, förbättra effektiviteten och minska kostnaderna.

Jingfusi® Machine Travel Diagram

Produktinformation

Parameterlista

punkt	Svarvmodell	enhet	Ck52dty	Ck76dty	Ck46dty
Bearbetningsområde	Spindelns maximala rotationsdiameter	mm	Ø 700
	Maximal vridning av yttre cirkellängd	mm	520
	Maximal bardiameter	mm	Ø 55	Ø 72	Ø 45
huvudaxel	Maximal spindelhastighet	r/min	4200 (inställning 3500)	3200 (inställning 2000)	6000 (set 4500)
	Spindelhuvudtyp		A2 - 6	A2 -8	A2 - 5
	Spindel genom hål diameter	mm	Ø 66	Ø 86	Ø 56
foder	X/z/y axel maximal slag	mm	260/500/± 60
	90 ° krafthuvud som passerar genom spindeln	mm	30
	Maximal snabb rörelse av x/z/y -axeln	m/min	24 (inställning 16)/ 24 (inställning 16)/ 14 (inställning 8)
	X/z/y axel skruvstång	mm	40
	X/Z/Y Axis Roller Track	mm	35/45/35
Krafttorn	Power Turret Model (Power Turret)	Bmt	Bmt55
	Krafthuvudhuvud	Är	ER32
	Fast verktygshållare storlek	mm	25x25
	Borrhållare Shank Diameter	mm	Ø32
elektriska maskiner	Huvudmotorns kraft/vridmoment	Kw / nm	11kW/klassad 72nm	15 kW/klassad 98 nm	7,5 kW/betygsatt 47 nm
	X/z/y Axelmotorns kraft/vridmoment	Kw / nm	Yaskawa 2,9 kW /18,6nm axsboken ny generation3,1 kW /15nm
	Kraft/vridmoment av tornets krafthuvudmotor	Kw / nm	Ny generation 3,1 kW/15nm
	Maximal hastighet för tornkraftsmotor	r/min	6000 (inställning 4000), Common Speed≤4000
	Krafthuvudmotorns kraft/vridmoment	Kw / nm	3,1 kW/15Nm
	Kraft/vridmoment i tornverktyget byte	Kw / nm	Ny generation1.0 kW /3.1nm
Bakstock	Bakstockslag	mm	520
	Maximal hydraulisk stroke av svansen	mm	100
	Tailstock Top Needle Cone Hole Taper	Mk	mohs 5#
	Maximalt avstånd mellan spetsen och chucken	mm	690
andra	Spindelpositioneringsbromsenhet		Hydraulisk, valfri programmerbar
	Säng lutning	°	30 ° eller 15 °
	Maskinverktygslängd x bredd x höjd	mm	2500x1680x1900
	Hela maskinens totala vikt	Kg	5000 kg
	Total kraft	kw	20
	Genomsnittlig strömförbrukning	Kw / h	3

Maskinverktygsnoggrannhet

Maskinnoggrannhet, Jingfus Factor Standard ：
Huvudtestobjekt	Schematisk diagram	Detekteringsmetod	Fabriksstandard


Spindelradiell takt		Upptäck av yttre kon	0.0035


X-axel upprepad position		Upptäck upprepad positionering av x-axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.003


Z-axel upprepade position		Upptäck upprepad positionering på Z -axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.003


Y-axel upprepad position		Upptäck upprepad positionering på Y -axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.004


C Axis Repeat Position		Upptäck omplaceringen av den fasta punkten C-axeln, Obs! Förutsäga först cirka 50 gånger för att kompensera felet på den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen	20 båge sekunder


C Axis Position Rotary		Upptäck den slumpmässiga positionsnoggrannheten för C-axeln, Obs! Förutsäga först cirka 50 gånger för att kompensera felet på den kalla motorn och den heta motorn och kontrollera sedan de upprepade inställningarna	72 båge sekunder


Power Head Clamping Beat		Konslag	0.015

Power Head Clamping Beat		Klämslagning	0.01

Om kunden vill testa ISO- eller VD1 -noggrannheten för x/z/y -axeln ska den fastställas vid skrivande stund. Kunden måste testa denna artikel samtidigt av den första acceptansen av Jingfusi -fabriken.
