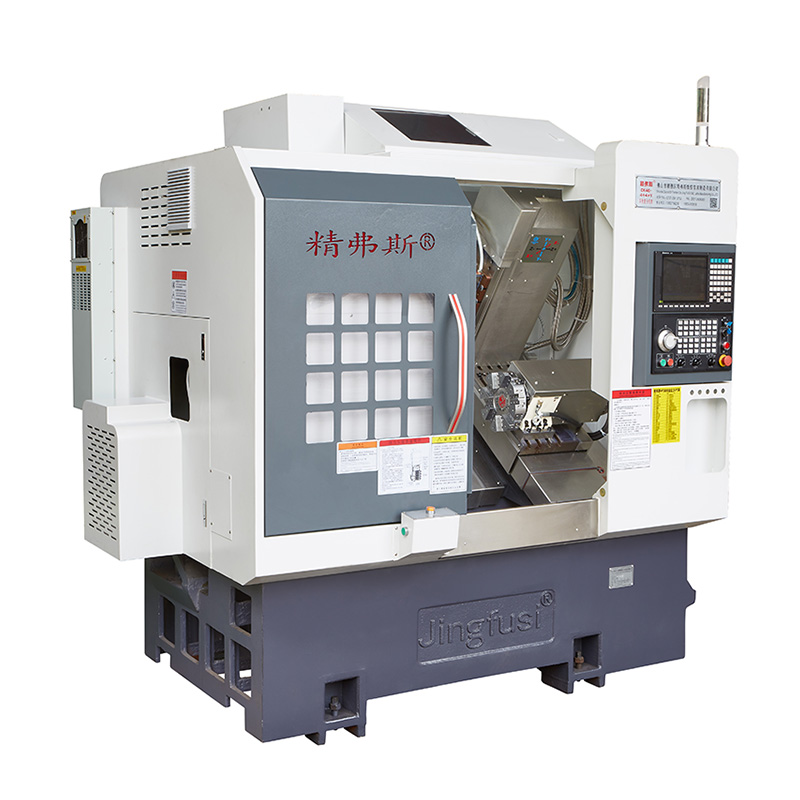

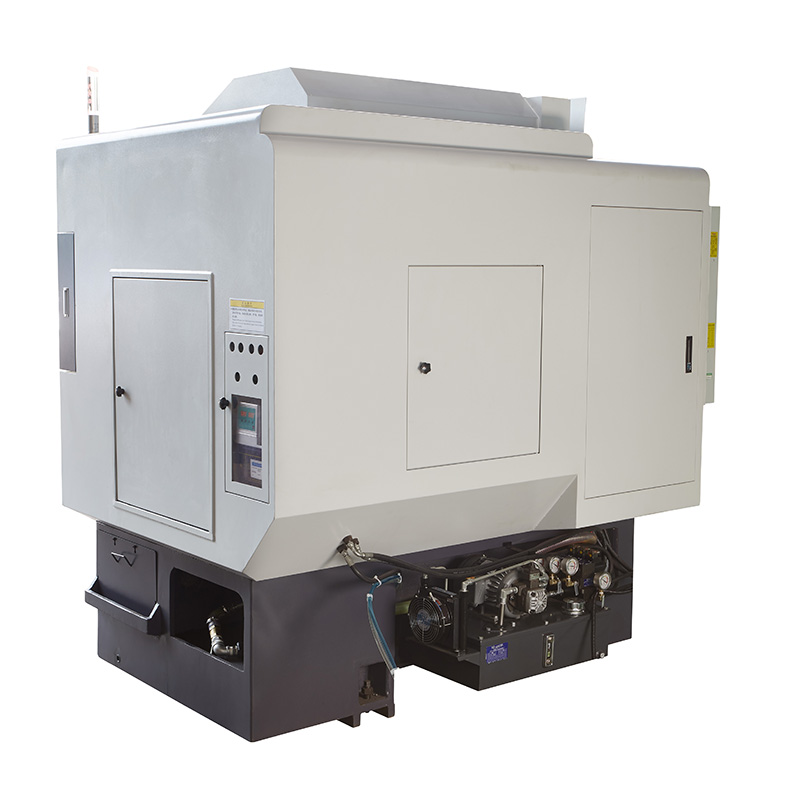

Artikel | innehåll | enhet | CK46-5+5+Y | CK52-5+5+Y |
Bearbetningsomfång | Sväng över sängen | mm | Ø 500 | |
Maximal vridbar yttercirkellängd | mm | 320 | ||
Maximal stångdiameter |
mm | Ø 45 | Ø 51 ~ 55 | |
huvudaxel | Max spindelhastighet | r/min | 6 000 (inställt på 4 000) | 4500 (inställt på 3500) |
Spindelhuvud typ |
|
A2-5 | A2-6 | |
Spindelns genomgående diameter | mm | Ø 56 | Ø 66 | |
utfodra | X/Z/Y-axelns maximala slaglängd | mm | 800/470/310 | |
Maximal snabb rörelse av X/Z/Y-axeln | m/min | 24 (inställning 18)/24 (inställning 18)/15 (inställning 8) | ||
X/Z/Y-axelskruvstång | mm | 32/32/25 | ||
X/Z/Y-axelskena | mm | 35/35/25 | ||
Knivtorn | Åtta stationstorn | PCS | 8 stationer, kan utrustas med dubbla hål verktygshållare, valfritt med 12 stationer | |
Krafthuvud | Krafthuvud verktyg hållande form |
|
ER25 | |
Maximal hastighet på krafthuvudet | r/min | 6000 (inställt på 4000), kan vanligtvis användas för att bearbeta produkter från 4000 | ||
Maximal diameter för installation av borr- och fräshuvud | mm | Ø 16 | ||
Avstånd mellan krafthuvudets axel och axel | mm | 65 | ||
elektriska maskiner | Huvudmotoreffekt/vridmoment | KW/Nm | 7,5 KW/47,75NM, valfritt 11KW/70,03Nm för ståldelar med en bearbetningskapacitet på 80 och över | |
X/Z/Y-axelmotoreffekt/vridmoment | KW/Nm | Yaskawa 1,8KW/11,5Nm. Tillval ny generation 2,4 KW/klassad 11,5Nm | ||
X/Z krafthuvud motoreffekt/vridmoment | KW/Nm | 2,4 KW/11,5 NM | ||
Maximal hastighet för motorhuvudet | r/min | 5000 | ||
Övrig | Spindelpositioneringsbromsanordning |
|
Hydrauliskt tryck | |
Sänglutning | ° | 35° | ||
Knivbord tallrik längd X bredd | mm | 700x290 | ||
Maskinens längd X bredd X höjd | mm | 2200X1580X2000 | ||
Totalvikt för hela maskinen | KG | 3430 | ||
Total kraft | kw | 13 | ||
Genomsnittlig strömförbrukning | kw/h | 2 |
Maskinnoggrannhet, Jingfus-faktor standard: | ||||||||
Stort testobjekt | Schematiskt diagram | Fabriksstandard | ||||||
Spindel radiellt slag | Upptäck löpning av yttre kon | 0.0035 | ||||||
Upprepningsposition för X-axeln | Upptäck upprepad positionering av X-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. | 0.003 | ||||||
Upprepningsposition för Z-axeln |
|
Upptäck upprepad positionering på Z-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. | 0.003 | |||||
Y-axelns repeteringsposition | Upptäck upprepad positionering på Y-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. | 0.004 | ||||||
C-axelns repetition | Upptäck ompositioneringen av C-axelns fixpunkt, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen | 20 bågsekunder | ||||||
C-axelposition roterande | Upptäck den slumpmässiga positionsnoggrannheten för C-axeln, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och heta motorn, och kontrollera sedan de upprepade inställningarna | 72 bågsekunder | ||||||
Krafthuvudets klämslag | Kotteslag | 0.015 | ||||||
Krafthuvudets klämslag |
|
Klämslag | 0.01 | |||||
Om kunden vill testa ISO- eller VD1-noggrannheten för X/Z/Y-axeln, ska det fastställas vid tidpunkten för kontraktsskrivning. Kunden måste testa denna artikel samtidigt med det första godkännandet av Jingfusi Factory. | ||||||||
