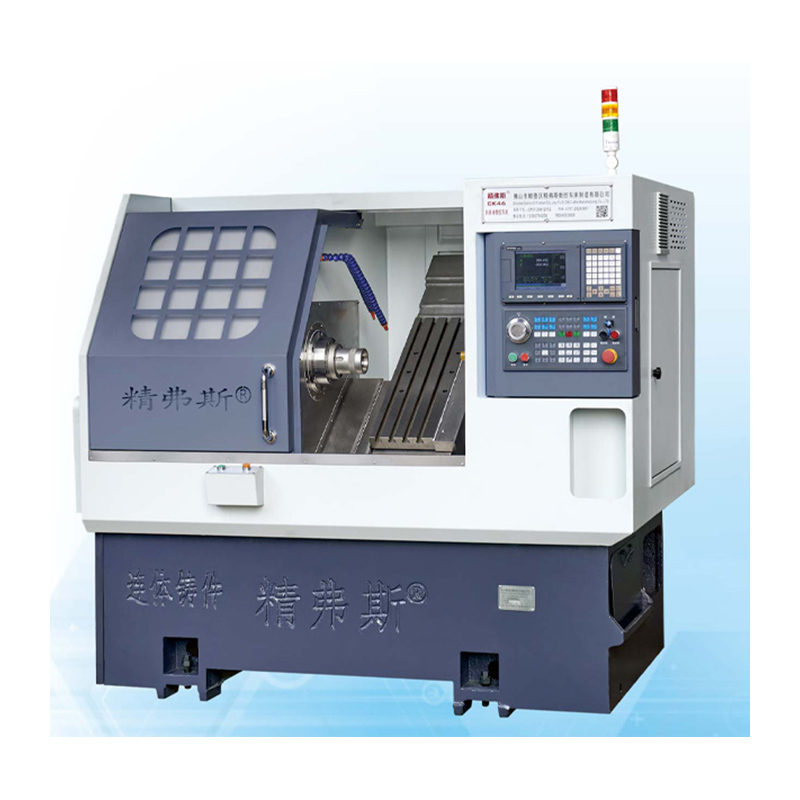

Hög precision CNC Slant Bed-svarvmaskin
  • Hög precision CNC Slant Bed-svarvmaskin - 0 Hög precision CNC Slant Bed-svarvmaskin - 0

Hög precision CNC Slant Bed-svarvmaskin

Följande är introduktionen av Jingfusi® högkvalitativ högprecision CNC Slant Bed-svarvmaskin, i hopp om att hjälpa dig att bättre förstå den. Välkommen nya och gamla kunder att fortsätta att samarbeta med oss ​​för att skapa en bättre framtid!

Modell:CK46

Skicka förfrågan

Produktbeskrivning

Jingfusi® CNC-svarvmaskiner med hög precision med snedbädd kan utföra exakta svarv- och fräsoperationer. Som den professionella tillverkaren vill vi ge dig Jingfusi® högkvalitativ CNC-svarvmaskin med lutande säng med hög precision. Och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.


Här är några av de viktigaste funktionerna och egenskaperna hos dessa maskiner:


Lutande bädddesign: Den lutande bädddesignen ger ökad styvhet och stabilitet under bearbetning. Det säkerställer att skärverktygen förblir i nära anslutning till arbetsstycket, vilket resulterar i förbättrad noggrannhet.

Högprecisionsspindel: Utrustade med en högprecisionsspindel erbjuder dessa maskiner minimalt spindelutslag och utmärkt rotationsnoggrannhet. Denna precision är avgörande för att uppnå snäva toleranser och fina ytfinishar.

Avancerade CNC-kontroller: Utrustad med avancerade CNC-kontroller och programmeringsmöjligheter, kan operatörer enkelt programmera och kontrollera komplicerade bearbetningsoperationer med precision och flexibilitet.

Maskinresediagram



Produktinformation



Parameterlista

projekt enhet CK46 CK52 CK76
Maximal svänglängd mm 350
Maximal vriddiameter på sängen mm Ø 500
Maximal vriddiameter på skateboarden mm Ø 160
Sänglutning ° 35°
Effektiv rörelse för X/Z-axeln mm Diameter 1000/400
Specifikationer för X/Z-axelskruv mm 32
Specifikationer för X/Z-axelskena mm 35
X/Z-axelmotoreffekt KW 1.3
Maximal snabb rörelse av X/Z-axeln m/min 24
Maskinens längd X bredd X höjd mm 2100X1580X1800
Totalvikt för hela maskinen KG 2600
Kniv nummer fixera 8
Fyrkantig knivstorlek mm 20X20
Runda hålskärare storlek mm Ø20
Total kraft kw 13 13 16
Genomsnittlig strömförbrukning kw/h 2 2 2.5
huvudschakt Spindeländytans form
A2-5 A2-6 A2-8
Max spindelhastighet r/min 6000 (inställt på 4500) 4200 (inställt på 3500) 3200 (inställt på 2500)
Spindelmotoreffekt KW 7.5 7.5 11
Nominellt vridmoment för spindelmotorn Nm 47,8 Nm 47,8 Nm 72 Nm
Maximal stångpasseringsdiameter mm Ø 45 Ø 51 Ø 75

Verktygsmaskin noggrannhet

Maskinnoggrannhet, Jingfus-faktor standard:
Stort testobjekt Schematiskt diagram Detektionsmetod
 Fabriksstandard
Spindel radiell takt,
Upptäck löpning av yttre kon 0.0025
Upprepningsposition för X-axeln
Upptäck upprepad positionering av X-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. 0.0025
Upprepningsposition för Z-axeln
Upptäck upprepad positionering på Z-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. 0.0025
Om kunden vill testa ISO- eller VD1-noggrannheten för X/Z/Y-axeln, ska det fastställas vid tidpunkten för kontraktsskrivning. Kunden måste testa denna artikel samtidigt med det första godkännandet av Jingfusi Factory.



Hot Tags: High Precision CNC Slant Bed-svarvmaskin, Kina, Tillverkare, Leverantörer, Fabrik, Kvalitet, Prislista
