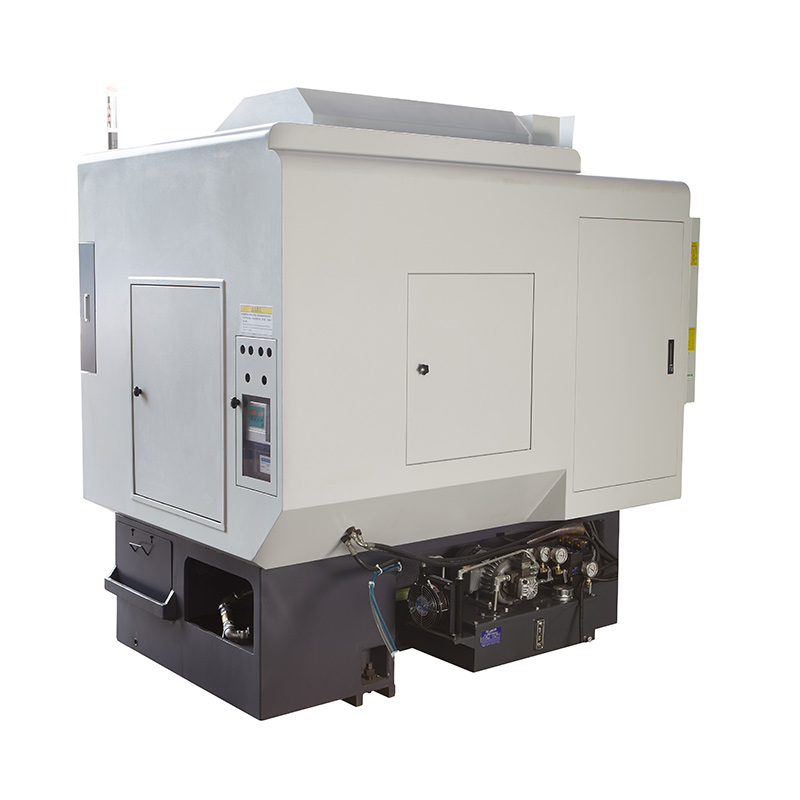

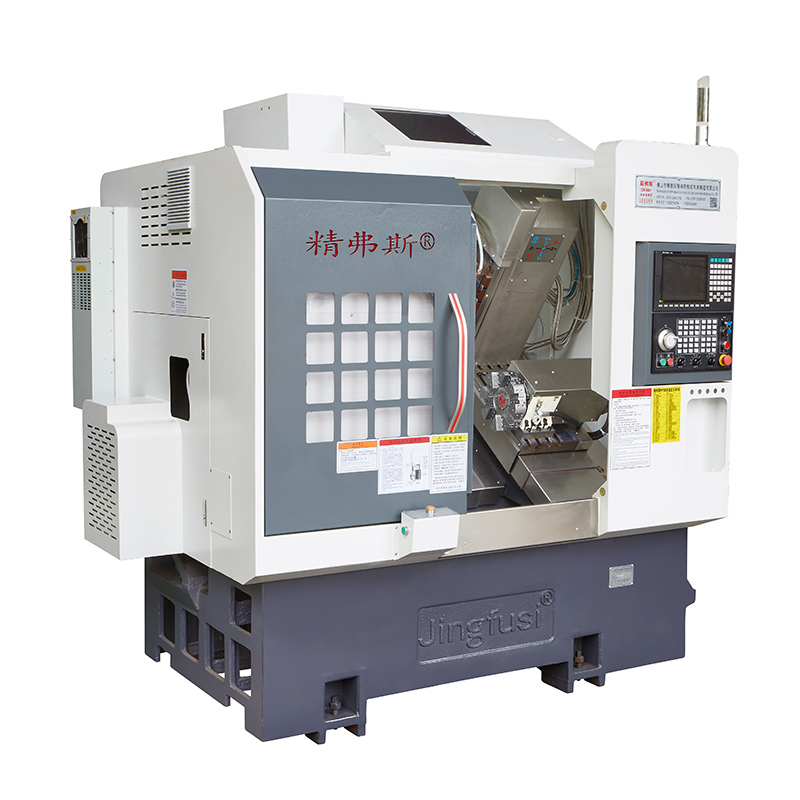

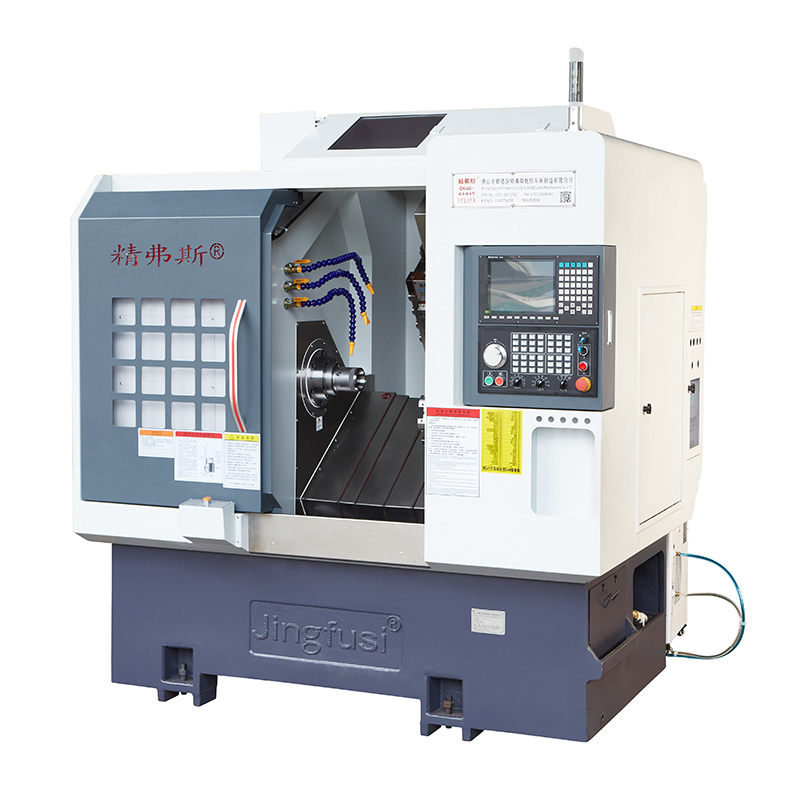

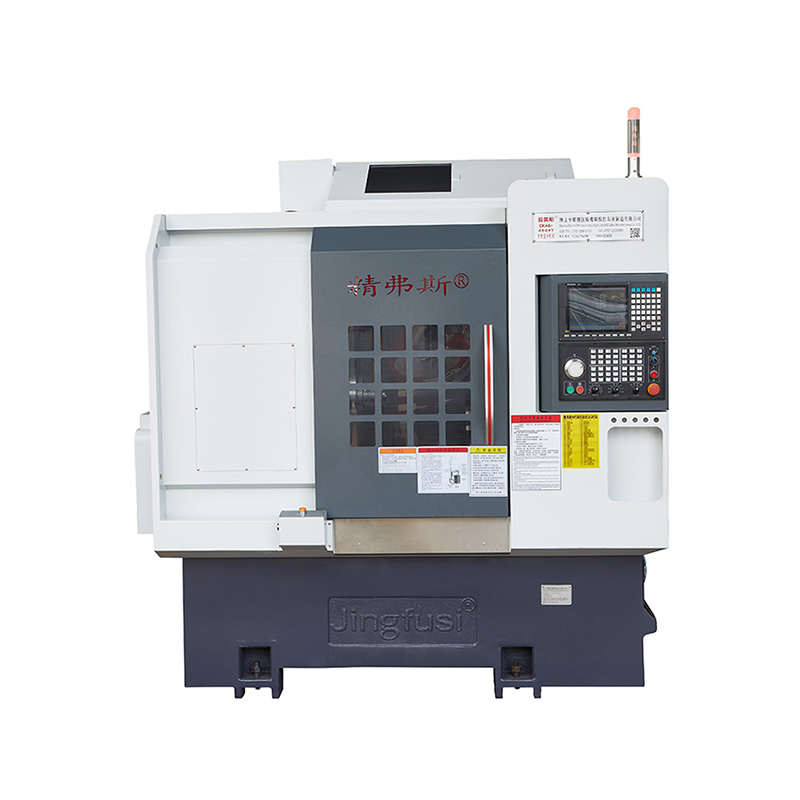

Tornsvarvnings- och fräsmaskin med hög precision

Som den professionella tillverkaren vill vi ge dig Jingfusi® högkvalitativ hög precision revolversvarvning och fräsmaskin. Och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Modell:CK76DTY

Skicka förfrågan

Produktbeskrivning

Precision är nyckeln när det kommer till svarvning och fräsning, och vår maskin ger dig den exaktheten. Med en stark och hållbar konstruktion har denna maskin förmågan att hantera exakta bearbetningsjobb, med en högkvalitativ produktion.

Jingfusi®-revolverkonstruktionen på denna maskin möjliggör snabba och enkla verktygsbyten, vilket gör den perfekt för en mängd olika bearbetningsjobb. Med en kraftfull frässpindel och en svarvfunktion har du möjligheten att skapa komplexa delar, snabbt och exakt.

Vår högprecisions- och revolversvarvnings- och fräsmaskin är designad för att förenkla bearbetningsprocessen och maximera effektiviteten. Den ger mångsidighet för att hantera en mängd olika uppgifter och applikationer, med sin höghastighetsbehandling och multifunktionalitet.

Vår maskin är inte bara exakt, den är också byggd för att hålla. Med en hållbar och robust ram kan denna maskin hantera ett brett utbud av material och applikationer, vilket säkerställer optimal produktivitet och skicklighet.

Dessutom gör den här maskinens intuitiva gränssnitt den enkel att använda, även för de som är nybörjare inom bearbetning. Kontrollerna är designade för användarvänlighet, vilket gör att du enkelt kan programmera och utföra det aktuella bearbetningsjobbet.

Vår högprecisionssvarvnings- och fräsmaskin överträffar förväntningarna när det gäller hållbarhet, effektivitet och precision. Med sina kraftfulla egenskaper, robusta konstruktion och lättanvända gränssnitt är den den idealiska lösningen för dina precisionssvarvnings- och fräsbehov.

Jingfusi® Machine Travel Diagram

Produktinformation

Parameterlista

Artikel	Modell av svarv	enhet	CK52DTY	CK76DTY	CK46DTY
Bearbetningsomfång	Maximal rotationsdiameter för spindeln	mm	Ø 700
	Maximal vridbar yttercirkellängd	mm	520
	Maximal stångdiameter	mm	Ø 55	Ø 72	Ø 45
huvudaxel	Max spindelhastighet	r/min	4200(inställning 3500)	3200 (inställning 2000)	6000 (uppsättning 4500)
	Spindelhuvud typ		A2 - 6	A2 -8	A2 - 5
	Spindelns genomgående diameter	mm	Ø 66	Ø 86	Ø 56
utfodra	X/Z/Y-axelns maximala slaglängd	mm	260/500/±60
	90° krafthuvud som passerar genom spindelns mitt	mm	30
	Maximal snabb rörelse av X/Z/Y-axeln	m/min	24(inställning 16)/24(inställning 16)/14(inställning 8)
	X/Z/Y-axelskruvstång	mm	40
	X/Z/Y-axel rullbana	mm	35/45/35
Krafttorn	Power turret modell (power turret)	BMT	BMT55
	Krafthuvudshylsa	ÄR	ER32
	Fast verktygshållare storlek	mm	25X25
	Diameter på hålhållarens skaft	mm	Ø32
elektriska maskiner	Huvudmotoreffekt/vridmoment	KW/Nm	11KW/märkt 72Nm	15KW/klassad 98Nm	7,5 KW/märkt 47Nm
	X/Z/Y-axelmotoreffekt/vridmoment	KW/Nm	yaskawa 2,9 KW /18,6Nm，Tillval ny generation3,1 KW /15Nm
	Effekt/vridmoment för revolverhuvudmotor	KW/Nm	Ny generation 3,1 KW/15NM
	Maximal hastighet för revolvermotor	r/min	6000(inställning 4000), Vanlig hastighet ≤4000
	Krafthuvud motoreffekt/vridmoment	KW/Nm	3,1 KW/15NM
	Effekt/vridmoment för revolververktygsbyte av motor	KW/Nm	Ny generation 1,0 KW /3,1NM
Stjärtstock	Stjärtslag	mm	520
	Maximal hydraulisk slaglängd på bakstycket	mm	100
	Avsmalnande avsmalnande avsmalning av tailstockens övre nålkon	MK	mohs 5#
	Maximalt avstånd mellan spets och chuck	mm	690
Övrig	Spindelpositioneringsbromsanordning		Hydraulisk, tillval programmerbar
	Sänglutning	°	30° eller 15°
	Maskinens längd X bredd X höjd	mm	2500X1680X1900
	Totalvikt för hela maskinen	KG	5000 kg
	Total kraft	kw	20
	Genomsnittlig strömförbrukning	kw/h	3

Verktygsmaskin noggrannhet

Maskinnoggrannhet, Jingfus-faktor standard:
Stort testobjekt	Schematiskt diagram	Detektionsmetod	Fabriksstandard


Spindel radiellt slag		Upptäck löpning av yttre kon	0.0035


Upprepningsposition för X-axeln		Upptäck upprepad positionering av X-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.003


Upprepningsposition för Z-axeln		Upptäck upprepad positionering på Z-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.003


Y-axelns repeteringsposition		Upptäck upprepad positionering på Y-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.004


C-axelns repetition		Upptäck ompositioneringen av C-axelns fixpunkt, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och heta motorn, och detektera sedan den upprepade positioneringen	20 bågsekunder


C-axelposition roterande		Upptäck den slumpmässiga positionsnoggrannheten för C-axeln, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och heta motorn, och kontrollera sedan de upprepade inställningarna	72 bågsekunder


Krafthuvudets klämslag		Kotteslag	0.015

Krafthuvudets klämslag		Klämslag	0.01

Om kunden vill testa ISO- eller VD1-noggrannheten för X/Z/Y-axeln, ska det fastställas vid tidpunkten för kontraktsskrivning. Kunden måste testa denna artikel samtidigt med det första godkännandet av Jingfusi Factory.
