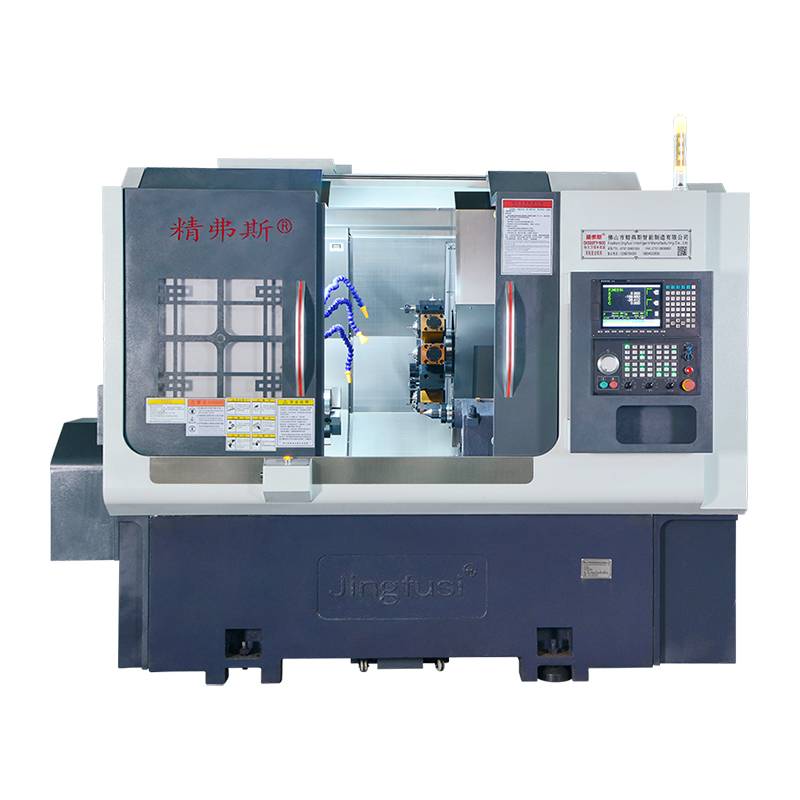

Höghastighetssvarvnings- och fräsmaskin för revolver

Den snabba revolversvarvnings- och fräsmaskinen är en sofistikerad CNC-maskin (Computer Numerical Control) som kombinerar kapaciteten hos en svarv (svarvning) och en fräsmaskin. Dessa maskiner är designade för precisionsbearbetning och används ofta i industrier där hög noggrannhet och effektivitet är avgörande. Du kan vara säker på att köpa en höghastighetsrevolversvarvnings- och fräsmaskin från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning. och snabb leverans.

Modell:CK52DTY

Skicka förfrågan

Produktbeskrivning

Som den professionella tillverkaren vill vi erbjuda dig höghastighetssvarvnings- och fräsmaskin. Och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Här är några nyckelfunktioner och egenskaper hos höghastighetssvarvnings- och fräsmaskiner:

Revolververktyg: Dessa maskiner har vanligtvis ett verktygsrevolver som kan hålla flera skärverktyg. Revolverhuvudet kan indexeras automatiskt för att välja lämpligt verktyg för en specifik bearbetningsoperation, vilket minskar inställningstiden och ökar mångsidigheten.

Svarvningsförmåga: Höghastighetsrevolversvarvnings- och fräsmaskiner kan utföra svarvningsoperationer, som innebär att ett arbetsstycke roteras medan ett skärverktyg tar bort material för att skapa cylindriska eller koniska former. Detta är användbart för att producera delar med rotationssymmetri.

Fräsförmåga: Dessa maskiner kan också utföra fräsoperationer, vilket innebär att man tar bort material från ett arbetsstycke genom att flytta ett skärverktyg i olika riktningar. Fräsning möjliggör skapandet av komplexa former, egenskaper och konturer.

CNC-styrning: De flesta moderna revolversvarvnings- och fräsmaskiner styrs av CNC-system. CNC-teknik möjliggör exakt kontroll av verktygsrörelser och bearbetningsprocesser, vilket säkerställer noggrannhet och repeterbarhet.

Live Tooling: Vissa maskiner är utrustade med live tooling-funktioner. Live-verktyg gör att fräsoperationer kan utföras medan arbetsstycket roterar, vilket utökar maskinens kapacitet och minskar behovet av flera inställningar.

Automatiska verktygsbyten: Många av dessa maskiner har automatiska verktygsväxlare, som snabbt och automatiskt kan byta ut verktyg i revolvern, vilket möjliggör kontinuerlig bearbetning utan manuella verktygsbyten.

Tillämpningar: Höghastighetssvarvnings- och fräsmaskiner för revolver kan användas i industrier som kräver högprecisionskomponenter, såsom flyg-, bil-, tillverkning av medicintekniska produkter och tillverkning av komplexa mekaniska delar.

Sammanfattningsvis är en revolversvarvnings- och fräsmaskin med hög hastighet en mångsidig CNC-maskin som kombinerar svarvnings- och fräsfunktioner med fokus på höghastighetsbearbetning. De används i industrier där produktionen av komplexa och exakta komponenter är avgörande, och deras avancerade egenskaper gör dem till värdefulla tillgångar för moderna tillverkningsprocesser.

Maskinresediagram

Produktinformation

Parameterlista

Artikel	Modell av svarv	enhet	CK52DTY	CK76DTY	CK46DTY
Bearbetningsomfång	Maximal rotationsdiameter för spindeln	mm	Ø 700
	Maximal vridbar yttercirkellängd	mm	520
	Maximal stångdiameter	mm	Ø 55	Ø 72	Ø 45
huvudaxel	Max spindelhastighet	r/min	4200(inställning 3500)	3200 (inställning 2000)	6000 (uppsättning 4500)
	Spindelhuvud typ		A2 - 6	A2 -8	A2 - 5
	Spindelns genomgående diameter	mm	Ø 66	Ø 86	Ø 56
utfodra	X/Z/Y-axelns maximala slaglängd	mm	260/500/±60
	90° krafthuvud som passerar genom spindelns mitt	mm	30
	Maximal snabb rörelse av X/Z/Y-axeln	m/min	24(inställning 16)/24(inställning 16)/14(inställning 8)
	X/Z/Y-axelskruvstång	mm	40
	X/Z/Y-axel rullbana	mm	35/45/35
Krafttorn	Power turret modell (power turret)	BMT	BMT55
	Krafthuvudshylsa	ÄR	ER32
	Fast verktygshållare storlek	mm	25X25
	Diameter på hålhållarens skaft	mm	Ø32
elektriska maskiner	Huvudmotoreffekt/vridmoment	KW/Nm	11KW/märkt 72Nm	15KW/klassad 98Nm	7,5 KW/märkt 47Nm
	X/Z/Y-axelmotoreffekt/vridmoment	KW/Nm	yaskawa 2,9 KW /18,6Nm，Tillval ny generation3,1 KW /15Nm
	Effekt/vridmoment för revolverhuvudmotor	KW/Nm	Ny generation 3,1 KW/15NM
	Maximal hastighet för revolvermotor	r/min	6000(inställning 4000), Vanlig hastighet ≤4000
	Krafthuvud motoreffekt/vridmoment	KW/Nm	3,1 KW/15NM
	Effekt/vridmoment för revolververktygsbyte av motor	KW/Nm	Ny generation 1,0 KW /3,1NM
Stjärtstock	Stjärtslag	mm	520
	Maximal hydraulisk slaglängd på bakstycket	mm	100
	Avsmalnande avsmalnande avsmalning av tailstockens övre nålkon	MK	mohs 5#
	Maximalt avstånd mellan spets och chuck	mm	690
Övrig	Spindelpositioneringsbromsanordning		Hydraulisk, tillval programmerbar
	Sänglutning	°	30° eller 15°
	Maskinens längd X bredd X höjd	mm	2500X1680X1900
	Totalvikt för hela maskinen	KG	5000 kg
	Total kraft	kw	20
	Genomsnittlig strömförbrukning	kw/h	3

Verktygsmaskin noggrannhet

Maskinnoggrannhet, Jingfus-faktor standard:
Stort testobjekt	Schematiskt diagram	Detektionsmetod	Fabriksstandard


Spindel radiellt slag		Upptäck löpning av yttre kon	0.0035


Upprepningsposition för X-axeln		Upptäck upprepad positionering av X-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.003


Upprepningsposition för Z-axeln		Upptäck upprepad positionering på Z-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.003


Y-axelns repeteringsposition		Upptäck upprepad positionering på Y-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.004


C-axelns repetition		Upptäck ompositioneringen av C-axelns fixpunkt, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen	20 bågsekunder


C-axelposition roterande		Upptäck den slumpmässiga positionsnoggrannheten för C-axeln, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och heta motorn, och kontrollera sedan de upprepade inställningarna	72 bågsekunder


Krafthuvudets klämslag		Kotteslag	0.015

Krafthuvudets klämslag		Klämslag	0.01

Om kunden vill testa ISO- eller VD1-noggrannheten för X/Z/Y-axeln, ska det fastställas vid tidpunkten för kontraktsskrivning. Kunden måste testa denna artikel samtidigt med det första godkännandet av Jingfusi Factory.
