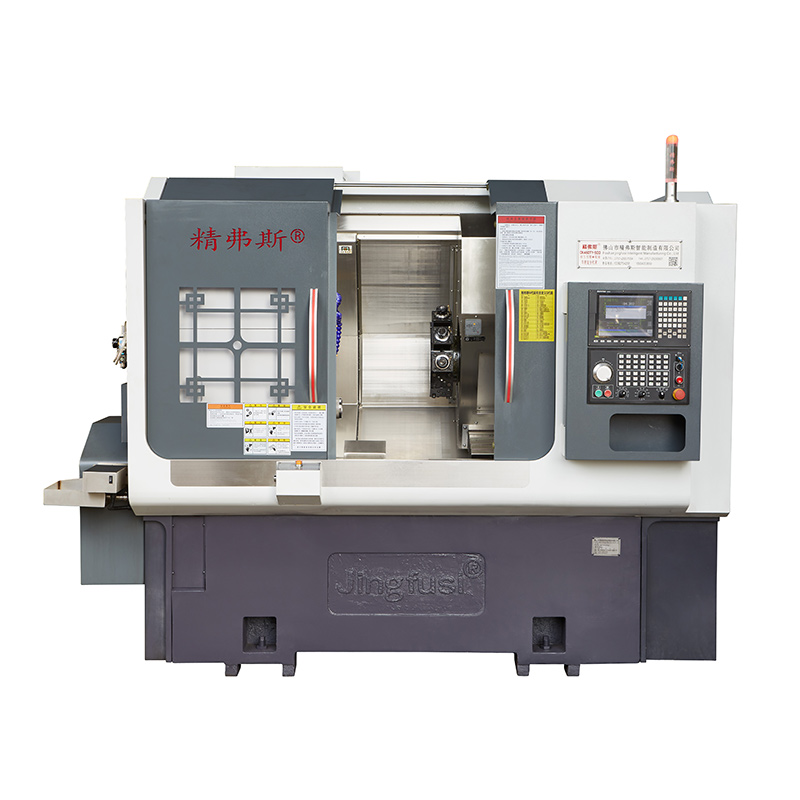

Multi-tasking vridning och fräsning av CNC-maskinen

Introduktion av multi-tasking vridning och fräsning av CNC-maskinen-den perfekta lösningen för bearbetning av komplexa komponenter med hög precision och effektivitet. Denna CNC Turning & Milling Centers är byggd för att hantera både vridnings- och fräsoperationer, vilket gör det till ett mångsidigt tillägg till alla CNC -butiker.

Modell:CK46DTY

Skicka förfrågan

Produktbeskrivning

En av de viktigaste funktionerna i denna multitasking CNC -svarv är dess förmåga att utföra flera operationer på ett enda arbetsstycke, vilket avsevärt minskar installationstiden och ökar produktiviteten. Dess avancerade CNC-system säkerställer konsekventa och exakta resultat varje gång, vilket gör det till ett idealiskt val för högvolymtillverkning.

Multi-tasking vridning och fräsning av CNC-maskinen kan hantera ett brett utbud av material, från plast till metaller och allt däremellan. Dess robusta konstruktion säkerställer exceptionell hållbarhet och långvarig prestanda, medan dess ergonomiska design gör det enkelt att driva och underhålla.

Denna CNC Multitask Mill Turn Machine kommer med en rad standard- och valfria funktioner för att tillgodose dina specifika bearbetningsbehov. Dess kraftfulla spindel och avancerade skärverktyg ger exceptionell hastighet och noggrannhet, medan dess automatiska verktygsväxlare möjliggör snabba och enkla verktygsändringar utan avbrott i bearbetningsprocessen.

Oavsett om du bearbetar komplexa komponenter för flyg-, försvar, fordon eller någon annan bransch, är CNC Multi-Tasking Turning Center Machine det perfekta valet. Med sin överlägsna prestanda, mångsidighet och tillförlitlighet kommer denna maskin säkert att överträffa dina förväntningar och hjälpa dig att ta dina bearbetningsfunktioner till nästa nivå.

Sammanfattningsvis är Multi-Tasking Turning and Milling CNC-maskinen ett spelförändring till tillägg till alla CNC-butiker. Det erbjuder oöverträffad prestanda, precision och effektivitet, vilket gör den till den perfekta lösningen för alla dina bearbetningsbehov. Missa inte möjligheten att ta ditt företag till nästa nivå-investera i CNC-maskinen med 5 axlar idag!

Maskinresediagram

Automatic Turret Turning and Milling Machine

Produktinformation

Parameterlista

punkt	Svarvmodell	enhet	Ck52dty	Ck76dty	Ck46dty
Bearbetningsområde	Spindelns maximala rotationsdiameter	mm	Ø 700
	Maximal vridning av yttre cirkellängd	mm	520
	Maximal bardiameter	mm	Ø 55	Ø 72	Ø 45
huvudaxel	Maximal spindelhastighet	r/min	4200 (inställning 3500)	3200 (inställning 2000)	6000 (set 4500)
	Spindelhuvudtyp		A2 - 6	A2 -8	A2 - 5
	Spindel genom hål diameter	mm	Ø 66	Ø 86	Ø 56
foder	X/z/y axel maximal slag	mm	260/500/± 60
	90 ° krafthuvud som passerar genom spindeln	mm	30
	Maximal snabb rörelse av x/z/y -axeln	m/min	24 (inställning 16)/ 24 (inställning 16)/ 14 (inställning 8)
	X/z/y axel skruvstång	mm	40
	X/Z/Y Axis Roller Track	mm	35/45/35
Krafttorn	Power Turret Model (Power Turret)	Bmt	Bmt55
	Krafthuvudhuvud	Är	ER32
	Fast verktygshållare storlek	mm	25x25
	Borrhållare Shank Diameter	mm	Ø32
elektriska maskiner	Huvudmotorns kraft/vridmoment	Kw / nm	11kW/klassad 72nm	15 kW/klassad 98 nm	7,5 kW/betygsatt 47 nm
	X/z/y Axelmotorns kraft/vridmoment	Kw / nm	Yaskawa 2,9 kW /18,6nm axsboken ny generation3,1 kW /15nm
	Kraft/vridmoment av tornets krafthuvudmotor	Kw / nm	Ny generation 3,1 kW/15nm
	Maximal hastighet för tornkraftsmotor	r/min	6000 (inställning 4000), Common Speed≤4000
	Krafthuvudmotorns kraft/vridmoment	Kw / nm	3,1 kW/15Nm
	Kraft/vridmoment i tornverktyget byte	Kw / nm	Ny generation1.0 kW /3.1nm
Bakstock	Bakstockslag	mm	520
	Maximal hydraulisk stroke av svansen	mm	100
	Tailstock Top Needle Cone Hole Taper	Mk	mohs 5#
	Maximalt avstånd mellan spetsen och chucken	mm	690
andra	Spindelpositioneringsbromsenhet		Hydraulisk, valfri programmerbar
	Säng lutning	°	30 ° eller 15 °
	Maskinverktygslängd x bredd x höjd	mm	2500x1680x1900
	Hela maskinens totala vikt	Kg	5000 kg
	Total kraft	kw	20
	Genomsnittlig strömförbrukning	Kw / h	3

Maskinverktygsnoggrannhet

Maskinnoggrannhet, Jingfus Factor Standard ：
Huvudtestobjekt	Schematisk diagram	Detekteringsmetod	Fabriksstandard


Spindelradiell takt		Upptäck av yttre kon	0.0035


X-axel upprepad position		Upptäck upprepad positionering av x-axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.003


Z-axel upprepade position		Upptäck upprepad positionering på Z -axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.003


Y-axel upprepad position		Upptäck upprepad positionering på Y -axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.004


C Axis Repeat Position		Upptäck omplaceringen av den fasta punkten C-axeln, Obs! Förutsäga först cirka 50 gånger för att kompensera felet på den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen	20 båge sekunder


C Axis Position Rotary		Upptäck den slumpmässiga positionsnoggrannheten för C-axeln, Obs! Förutsäga först cirka 50 gånger för att kompensera felet på den kalla motorn och den heta motorn och kontrollera sedan de upprepade inställningarna	72 båge sekunder


Power Head Clamping Beat		Konslag	0.015

Power Head Clamping Beat		Klämslagning	0.01

Om kunden vill testa ISO- eller VD1 -noggrannheten för x/z/y -axeln ska den fastställas vid skrivande stund. Kunden måste testa denna artikel samtidigt av den första acceptansen av Jingfusi -fabriken.
