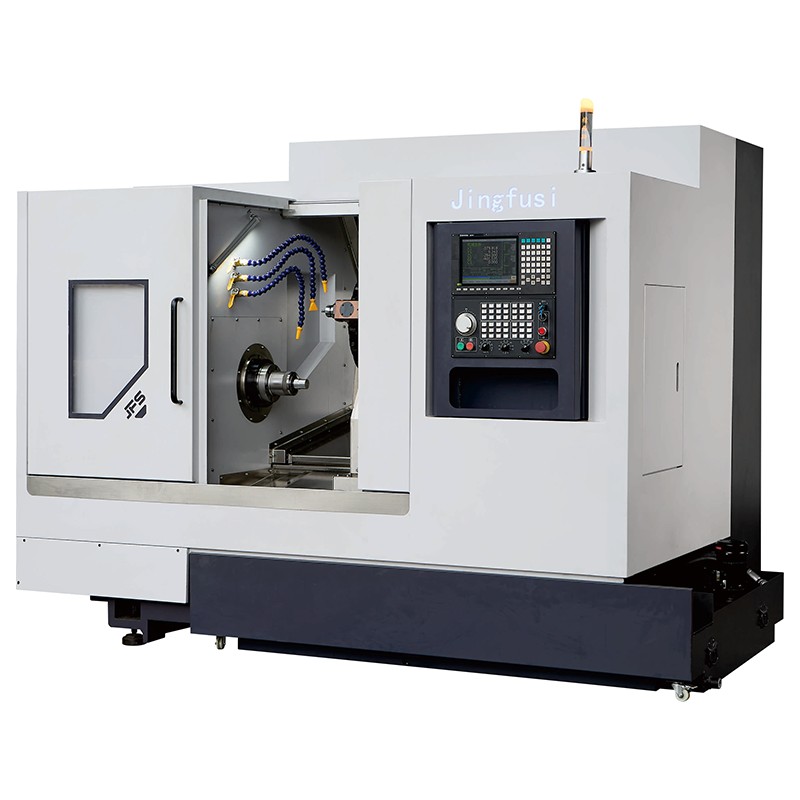

Power Turret CNC-svarv CK46 52 76DT

Jingfusi har producerat högkvalitativ Power Turret CNC-svarv CK46 52 76DT. Vi väljer att använda växellös modultransmission, vilket eliminerar värmekällan från källan och bidrar till en stabil garanti för bearbetningsnoggrannhet. Maskinen integrerar fräs- och svarvfunktioner och kan flexibelt bearbeta komplexa material som rostfritt stål, titanlegering, kolstål, etc.

Modell:CK46/52/76DT

Skicka förfrågan

Produktbeskrivning

Jingfusi Power Turret CNC-svarv CK46 52 76DT från fabriken i Kina är utrustad med två högpresterande krafthuvuden, den maximala hastigheten på 0° krafthuvud under normala arbetsförhållanden kan nå 8000 rpm och 90° krafthuvudet kan nå 6500 rpm.

Produktfunktion

Under förutsättningen av konsekvent form, gjutningsorganisation, åldringsbehandling och monteringsnoggrannhet har virtuell Y-axel och vertikal Y-axel sina egna fördelar: virtuell Y-axelstyvhet är bättre, rundhetsjustering är mer bekymmersfri; vertikal Y-axelslag är lätt att förlänga, bearbetningsfinishen är bättre, programmeringssvårigheten är låg och den går snabbt att starta.

Chipborttagningssystem antar integrerad design av sida och baksida, flexibelt installationsläge, lämpligt för olika produktionsscenarier. Dessutom har hela gjutgodset glödgats, vibrationsåldring och annan flerkanalig processbehandling för att säkerställa en långsiktig stabil drift av utrustningen och effektivt förlänga hela maskinens livslängd.

Huvudspecifikation

Modell av svarv		enhet	CK46DT virtuell Y	CK46DT virtuell Y	CK46DT virtuell Y	Remart
Bearbetningskapacitet	Max gungdiameter över sängen	mm	700	ø700	700
	Maximal vriddiameter	mm	Q300	0300	Ø300
	Max.svänglängd	mm	480	480	480
Axel	hydraulisk spindelchuck	i	6"	8”	10"
	stiftets mitthöjd från marken	mm	1050	1050	1050
	Spindelnäsa	-	A2-5	A2-6	A2-8
	Spindelhålets diameter	mm	Ø56	066	Q86
	Stångens maximala diameter	mm	Ø45	051	072
	Max spindelhastighet	r/min	4500	4000	2000
	Spindelmotoreffekt/vridmoment	tum	7,5Kw/47N.m	22Kw/170N.m	22Kw/170N.m
	Power turret modell		BMT45-16T	BMT55-16T	BMT55-16T
Power Turret	titta motor maximal hastighet power/orgue	Kw/N.m7	7,5KW/22N.mor 11KW/42Nm	7,5Kw/22N.mor 11KW/42Nm	75Kw/22Nm eller 1KW/42Nm
Power Turret	Motortorn verktyg max.hastighet	r/mm	8000 eller 6000	8000 eller 6000	8000 eller 6000
Bearbetningskapacitet	×ZN-axel Max.snabb körhastighet	m/min	24	24	24
	×ZY-xis motoreffekt/vridmoment	tum	3,1 KW/15 Nm	3,1 KW/15 Nm	3,1 KW/15 Nm
	×ZY-axel C3-grad bll skruvar	-	32/40/40	32/40/40	32/40/40
	×/Z/Y-axelns rullstyrskenor	-	35/45/45	35/45/45	35/45/45
	Xaxis effektiva resor	mm	500	500	500
	Z-axel effektiv rörelse	mm	530	530	530
	Interpolation Y-axeleffektiv rörelse	mm	+48,-52	+48,-52	+48,-52
	Interpolations Y-axeln 90° krafthuvud passerar genom spindelns centrum	mm	60	70	70
Utrustningsspecifikationer	Power turret modell	kg	5000	5000	5100
	Total maskinkraft	KW	34	37	37
	Maskin L×B×H	mm	2600×2050×2040	2600×2050 ×2040	2600 × 2050 × 2040

Verktygsmaskinen optimeras ständigt; vänligen hänvisa till verktygsmaskinens faktiska data för ovanstående parametrar.

Valfria föremål

Konfigurationsobjekt		CK46DT virtuell Y	CK46DT virtuell Y	CK46DT virtuell Y
Huvudspindel	Mekanisk spindel	●	●	●
Huvudspindel	Elektrisk spindel	O	O	O
kontroller	SYNTEC styrenhet	●	●	●
Matningsaxel	Yaskawa	O	O	O
Matningsaxel	SYNTEC	●	●	●
Turrett	Direktdrivet höghastighetskrafttorn	●	●	●
	Taiwan Maikun kraftturet	O	O	O
	Tyska Paitech krafttorn	O	O	O
Klämning	Dra tillbaka klämman	●	●	●
Klämning	Chuck	O	O	O
Hjälputrustning	Delar samlar enheten	O	O	O
	Matningsanordning	O	O	O
	Spåntransportör	O	O	O
	Automatiserad robot	O	O	O
	Oljedimmaavskiljare	O	O	O
