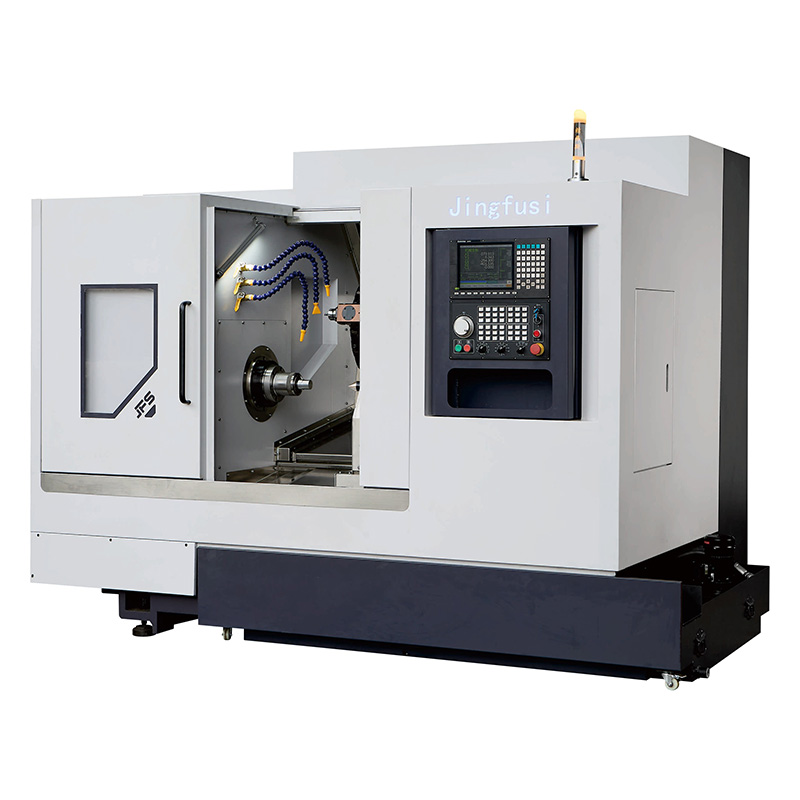

Power Turret CNC-svarv CK52 76DTW

Vår Power Turret CNC-svarv CK46 52DTY från Jingfusi-fabriken är mycket populär på marknaden. Maskinen integrerar fräs- och svarvfunktioner och kan flexibelt bearbeta komplexa material som rostfritt stål, titanlegering, kolstål etc. Välkommen till fabriksvisning och beställning!

Modell:CK52/76DTW

Skicka förfrågan

Produktbeskrivning

Jingfusi hållbara Power Turret CNC-svarv CK52 76DTW är utrustad med dubbla högpresterande krafthuvud, 0° krafthuvud under normala förhållanden upp till 8000 RPM, 90° krafthuvud upp till 6500 RPM, effektiv anpassning till bearbetningsbehov. Verktygshållaren antar växellös modultransmissionsdesign för att eliminera påverkan av värmekällan och säkerställa bearbetningsnoggrannheten stabilt.

Under förutsättningen av konsekvent konfiguration, gjutningsstruktur, åldringsbehandling och monteringsnoggrannhet har virtuell Y-axel och vertikal Y-axel sina egna fördelar: virtuell Y-axelstyvhet är högre, rundhetsjustering är bekvämare; Den vertikala Y-axelns slaglängd är lätt att expandera, bearbetningens ytfinish är bättre, programmeringsoperationen är enklare.

Chipborttagningssystem antar sida och baksida integrerad design, flexibelt installationsläge och anpassar sig till olika verkstadslayouter. Dessutom glödgas hela maskingjutningen, vibrationsåldring och annan flerkanalsprocessbehandling för att säkerställa en långsiktig stabil drift av utrustningen och effektivt förlänga livslängden.

Huvudspecifikation

Modell av svarv		enhet	CK52DTW interpolation Y	CK76DTW Interpolation Y	Remart
Bearbetningskapacitet	Max.svängdiameter över sängen	mm	ø700	Ø700
	Maximal vriddiameter	mm	Ø300	Ø300	Disk
	Max.svänglängd	mm	480	480
	hydraulisk spindelchuck	i	8"	10"
Axel	spindel mitthöjd från mark	mm	1050	1050
	Spindelnäsa	-	A2-6	A2-8
	Spindelhålets diameter	mm	Ø66	Ø86
	Stångens maximala diameter	mm	Ø51	Ø72
	Max spindelhastighet	r/min	4000	2000
	Spindelmotoreffekt/vridmoment	Kw/N.m	22Kw/170N.m	22Kw/170N.m
	Power turret modell	-	BMT55-16T	BMT55-16T
Power Turret	Turetmotor maxhastighet/powertorue	Kw/N.m	7,5Kw/22N.mor 11KW/42Nm	7,5KW/22N.mor 11KW/42Nm
Power Turret	Motortorn verktyg max.hastighet	r/mm	8000 eller 6000	8000 eller 6000
X/Z/Y-axelmatning	XZN-axel Max.snabb körhastighet	m/min	24	24
	X/ZY-axelmotoreffekt/vridmoment	Kw/N.m	3,1 KW/15 Nm	3,1 KW/15 Nm
	XZY-axel C3-klassade kulskruvar	-	32/40/40	32/40/40
	X/Z/Y-axelns rullstyrskenor	-	35/45/45	35/45/45
	Xaxiseffektiv resa	mm	500	500
	Z-axel effektiv rörelse	mm	530	530
	Interpolation Y-axel effektiv rörelse	mm	+48,-52	+48,-52
	InterpolationsY-axeln 90° krafthuvud passerar genom spindelns centrum	mm	-37	-37
Stjärtstock	Tailstock resor	mm	500	500
Stjärtstock	Ejektorstiftets koniska hål	MK	Mo's 5#	Mo's 5#
Utrustningsspecifikationer	Maskinens nettovikt	kg	5000	5100
	Total maskinkraft	KW	34	37
	Maskin L×B×H	mm	2600×2050×2040	2600 × 2050 × 2040

Verktygsmaskinen opimeras ständigt; vänligen hänvisa till verktygsmaskinens faktiska data för ovanstående parametrar.

Valfria föremål

Konfigurationsobjekt		CK52DTW virtuell Y-axel	CK76DTW virtuell Y
Huvudspindel	Mekanisk spindel	●	●
Huvudspindel	Elektrisk spindel	O	O
kontroller	SYNTEC styrenhet	●	●
Matningsaxel	Yaskawa	●	●
Matningsaxel	SYNTEC	O	O
Turrett	BMT55 Power Turret	●	●
Turrett	BMT65 Power Turret	一	O
Stjärtstock	Mo's 5#	O	O
Klämning	Dra tillbaka klämman	●	●
Klämning	Chuck	O	O
Hjälputrustning	Delar samlar enheten	O	O
	Matningsanordning	O	O
	Spåntransportör	O	O
	Automatiserad robot	O	O
	Oljedimmaavskiljare	O	O
