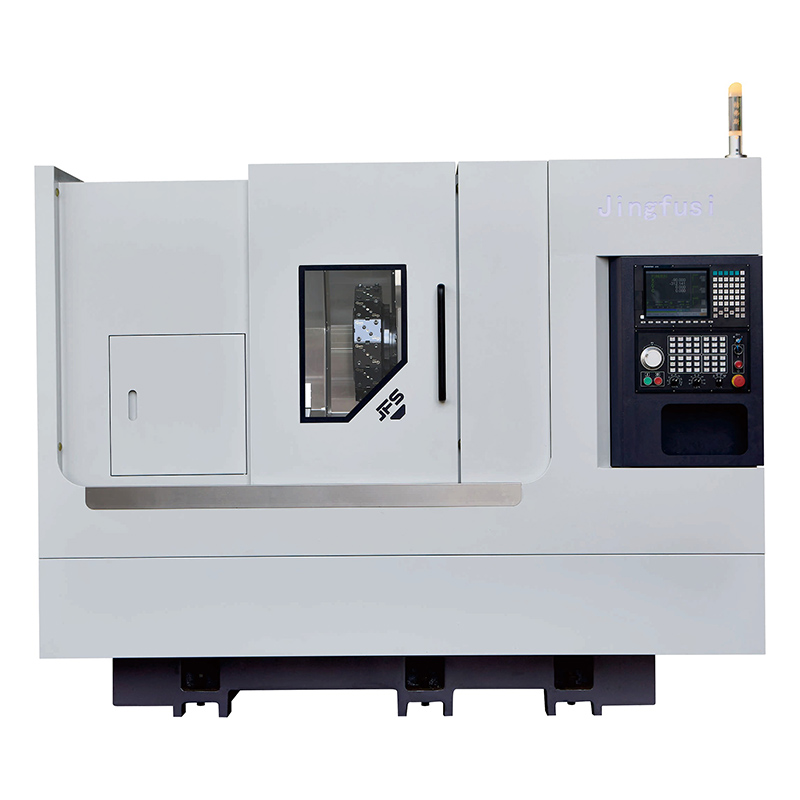

Power Turret CNC-svarv CK52 76DTYW-500

Jingfusi tillhandahåller högkvalitativ Power Turret CNC-svarv CK52 76DTYW-500. Vi har åtagit oss att producera högpresterande, kostnadseffektiva verktygsmaskiner. Välkommen att kontakta oss och få en offert!

Modell:CK52/76DTYW-500

Skicka förfrågan

Produktbeskrivning

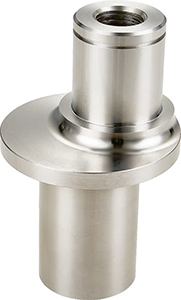

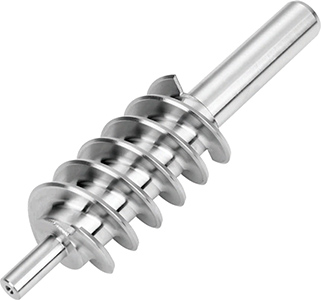

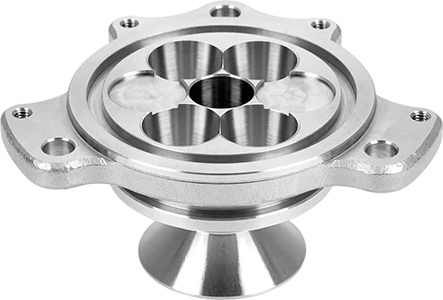

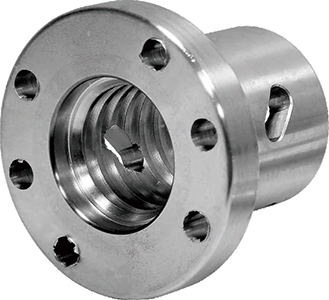

Fräsnings- och svarvfunktionerna i denna Power Turret CNC-svarv CK52 76DTYW-500 från Jingfusi-tillverkaren kan bearbeta komplexa material som rostfritt stål, titanlegering och kolstål. Och vi denna maskinutrustning sida chip och tillbaka chip för att uppnå integration, bekvämt för människor att installera godtyckligt. Den har fyra typer av låsfunktioner, som inte svänger åt vänster och höger vid utmatning, för att säkerställa slutnoggrannheten. Hela gjutgodset har glödgats för att säkerställa långtidsstabilitet och förlänga verktygsmaskinens livslängd.

Huvudspecifikation

Modell av svarv		enhet	CK52DTYW-500	CK76DTYW-500	Remart
Bearbetningskapacitet	Max gungdiameter över sängen	mm	0700	Ø700
	Maximal tumningsdiameter	mm	Ø230	Ø230
	Max.svänglängd	mm	500	500
Axel	hydraulisk spindelchuck	i	8"	10"
	Spindelns mitthöjd från marken	mm	1150	1150
	Spindelnäsa		A2-6	A2-8
	Spindelhålets diameter	mm	Ø66	Ø86
	Maximal bar mateia diameter	mm	Ø51	Ø72
	Max spindelhastighet	r/min	4000	2000
	Spindelmotoreffekt/ vridmoment	Kw/N.m	11Kw/72N.m	15Kw/143N.m	Tillval integrerad 11kW/60Nm/ Tillval integrerad 22kW/170Nm

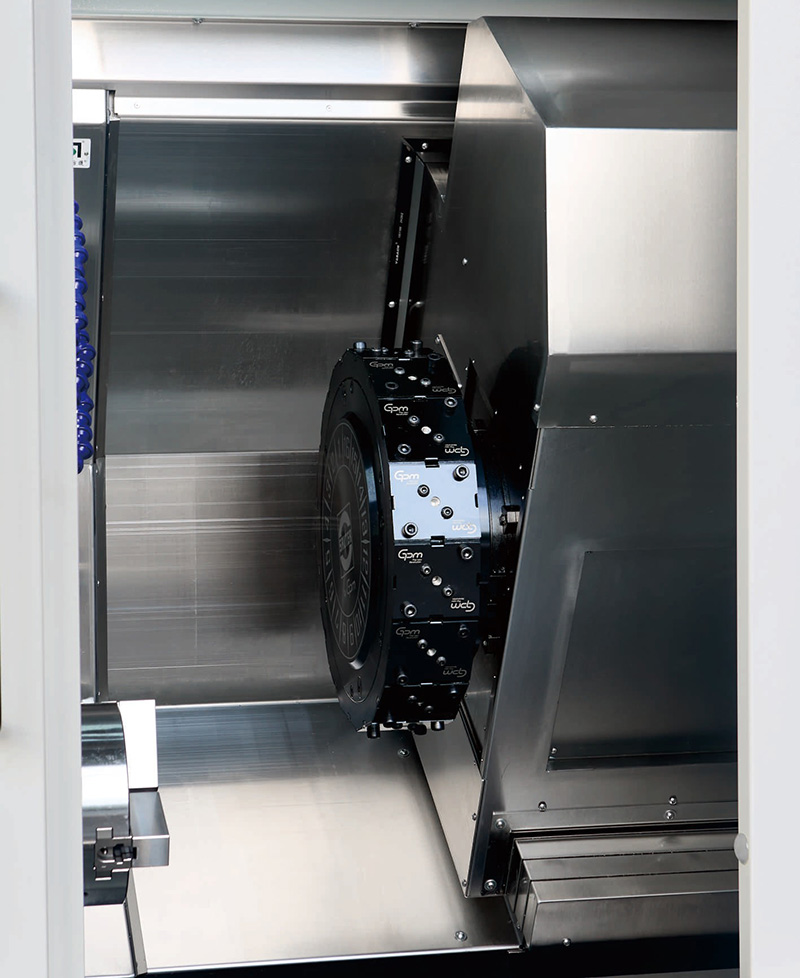

Power Turret	Power turret modell	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	Taiwan GPM servodrivet torn, tidigare tyskt märke SAUTER.
	Revolvermotoreffekt/vridmoment	Kw/N.m	5,7Kw/18Nm eller 3,1KW/15Nm	5,7Kw/18Nm eller 3,1KW/15Nm
	Power tur tolmax hastighet	r/mm	5000	5000	°kan köras med 8000 rpm och 90° kan köras med 6500 rpm.
X/Z/Y-axelmatning	×Z-axel Max.snabb varvhastighet	m/min	24	24
	Yaxis Max.snabb körhastighet	m/min	15	15
	X/Z/Y-axelmotoreffekt/vridmoment	Kw/N.m	YASKAWAI 29KW/186Nm eller SYTEC 3,1KW/15Nm	YASKAWA 29KW/186Nm eller SYMTEC 3,1 KW/15Nm
	XZY-xis C3-klassade kulskruvar	-	40/40/40	40/40/40
	XZY-axel rller styrskenor	-	35/45/35	35/45/35
	Xaxis effektiva resor	mm	250	250
	Z-axel effektiv rörelse	mm	500	500
	Y-axel effektiv rörelse	mm	112(±56)	112(±56)
	Bmaesthogh	mm	50	50	Baserad på 70-center högeffektverktygshållare
Stjärtstock	Tailstock resor	mm	520	520	programmerad stjärtstock
Stjärtstock	Ejektorstiftets koniska hål	MK	Mo's 5#	Mo's 5#
Utrustningsspecifikationer	Maskinens nettovikt	kg	4500	4600
	Total maskinkraft	KW	26	30
	Maskin L×B×H	mm	2500×1680×1900	2500×1680×1900

Verktygsmaskinen optimeras ständigt; vänligen hänvisa till verktygsmaskinens faktiska data för ovanstående parametrar.

Valfria föremål

Konfigurationsobjekt		CK52DTYW-500	CK76DTYW-500
Huvudspindel	Mekanisk spindel	●	●
Huvudspindel	Elektrisk spindel	O	O
kontroller	SYNTEC styrenhet	●	●
kontroller	FANUC styrenhet	O	O
Matningsaxel	Yaskawa	●	●
Matningsaxel	SYNTEC	O	O
Torn	BMT55 Power Turret	●	●
Torn	BMT55 Power Turret	一	O
Stjärtstock	Morse #5	O	O
Klämning	Dra tillbaka klämman	●	●
Klämning	Chuck	O	O
Hjälputrustning	Delar samlar enheten	O	O
	Matningsanordning	O	O
	Spåntransportör	O	O
	Automatiserad robot	O	O
	Oljedimmaavskiljare	O	O
