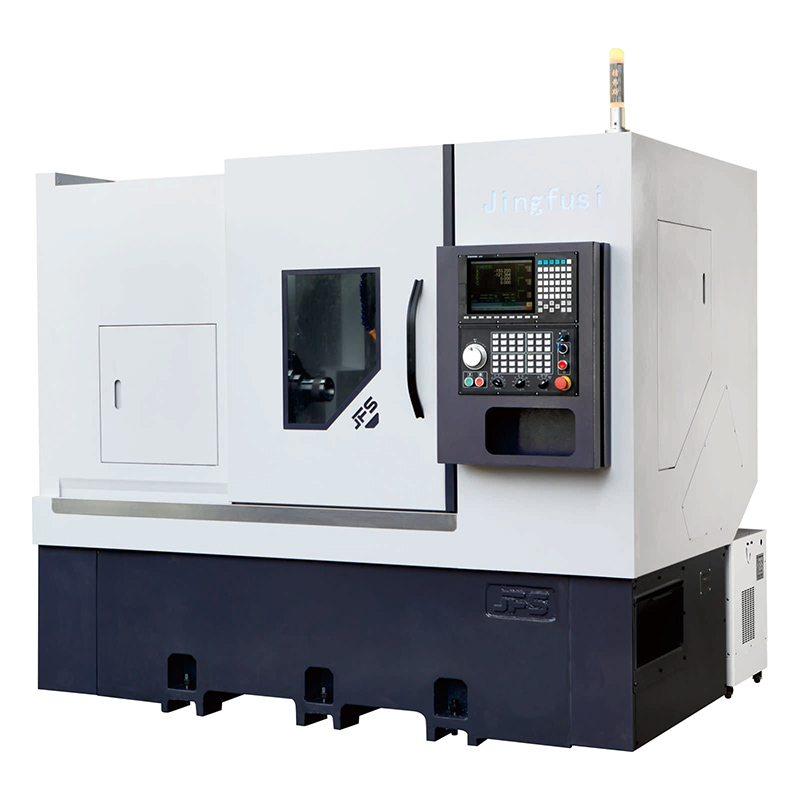

Power Turret CNC-svarv CK52D 76DTYW

Jingfusi är en professionell fabrik som producerar i Power Turret CNC-svarv CK52D 76DTYW. Denna produkt erbjuder stabil bearbetningsprestanda och har fått positiv feedback från många kunder. Detta gör det möjligt att avsevärt förbättra arbetseffektiviteten i praktiska tillämpningar, vilket skapar högre produktivitet för kunderna. Vänligen kontakta oss.

Modell:CK52D/76DTYW 8000

Skicka förfrågan

Produktbeskrivning

Välkommen att köpa Power Turret CNC-svarv CK52D 76DTYW från Jingfusi-fabriken. Jingfusi har åtagit sig att producera högpresterande, kostnadseffektiva verktygsmaskiner.

Produktöverlägsenhet

Under samma förhållanden för konfiguration, gjutningsstruktur, gjutningsåldring och monteringsnoggrannhet, denna produkt:
Den virtuella Y-axeln är styvare än den vertikala Y-axeln;
Virtuell Y-axel är lättare att justera rundhet än vertikal Y-axel;
Vertikal Y-axelrörelse är lättare att expandera än virtuell Y-axelrörelse;
Vertikal Y-axel kan få bättre ytfinish än virtuell Y-axel;
Vertikal Y-axel är lättare att programmera än virtuell Y-axel.

Produktfunktion

· Vid normal användning kan 0°-motorhuvudet rotera upp till 8000 RPM, medan 90°-powerhuvudet kan rotera upp till 6500 RPM vid normal användning.
· Tornet antar växellös modultransmission, vilket kraftigt minskar värmekällan och säkerställer bearbetningsnoggrannheten.
· Vi antar integrerad design av sidochipsurladdning och bakre chipurladdning, som kan installeras godtyckligt.
·Programmerbar stjärtkontroll för denna produkt.

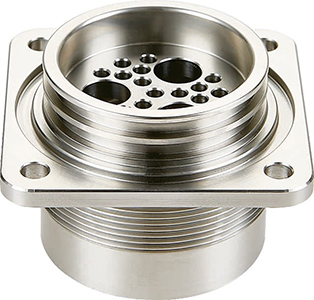

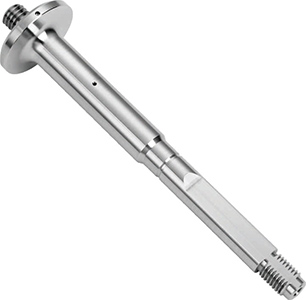

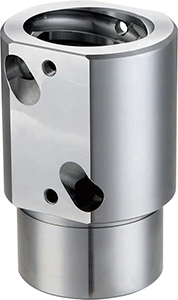

·Den har sina egna svarv- och fräsfunktioner för att bearbeta komplexa material som rostfritt stål, titanlegering, kolstål, etc.
· Vi antar integrerad design av sidochipsurladdning och bakre chipurladdning, som kan installeras godtyckligt.
· Åldringsbehandlingen av hela gjutgodset kan säkerställa långsiktig stabil bearbetningsprestanda och maskinlivslängd.

Huvudspecifikation

Modell av svarv		enhet	CK52DTYW	CK76DTYW	CK46DTYW	Remart
Bearbetningskapacitet	Max.svängdiameter över sängen	mm	Q600	Q600	Q600
	Maximal vriddiameter	mm	Q230	0230	Q230	Disk
	Max.svänglängd	mm	430	430	430
Axel	Spindel mitt högt från marken	mm	1150	1150	1150
	Spindelnäsa		A2-6	A2-8	A2-5
	Spindelhålets diameter	mm	Q66	Q86	ø56
	Stångens maximala diameter	mm	051	072	045
	Max spindelhastighet	r/min	4000	3500	4500
	Spindelmotoreffekt/vridmoment	tum	11Kw/72Nm	15Kw/143Nm	7,5Kw/47Nm	Tillval integrerad 11kW/60Nm/ Tillval integrerad 22kW/170Nm

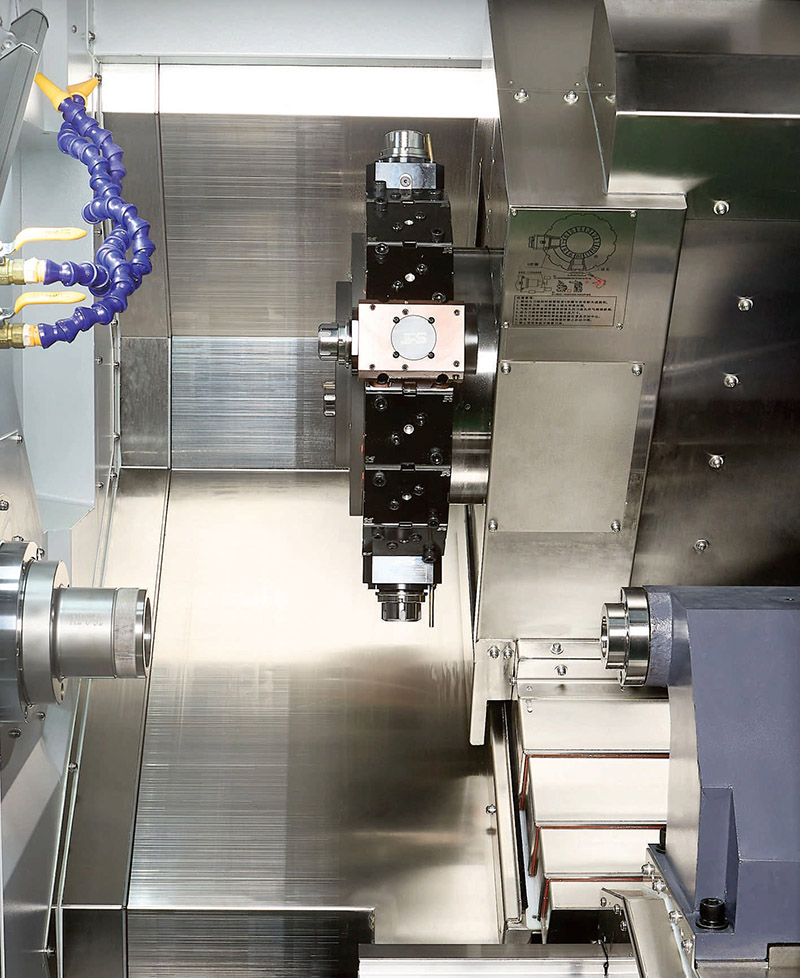

Power Turret	Power turret modell	-	BMT55-16T	BMT55-16T	BMT55-16T	JFS Inbyggd Direct Drive Turret
	Revolvermotoreffekt/vridmoment	tum	7,5Kw/22Nm	7,5KW/22 N.m	7,5KW/22 N.m
	Motortorn verktyg max.hastighet	r/mm	8000	8000	8000	0° kan köras vid 8000 RPM och 90° kan köras med 6500 RPM.
Bearbetningskapacitet	XIZ-axel Maxfst körhastighet	m/min	24	24	24
	Y-axel Max.snabb körhastighet	m/min	15	15	15
	X/Z/Y-axelmotoreffekt/vridmoment	tum	YASKWA1,8KW/15Nm Eller SYNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SMNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SYNTEC 24KW/115m
	XIZN-axel C3-klassade kulskruvar	-	32/32/40	32/32/40	32/32/40
	X/ZMY-axi rullstyrning ralis	-	35/35/35	35/35/35	35/35/35
	X-axelns effektiva rörelse	mm	248	248	248
	Zaxis effektiva resor	mm	460	460	460
	Y-axel effektiv rörelse	mm	112(±56)	112(±56)	112(±56)
	spindfe endeasses genom	mm	30	30	30	2777 Carlin
Stjärtstock	Tailstock resor	mm	450	450	450
Stjärtstock	Ejektor avsmalnande hål	MK	Mohs 5#	Morse 5#	Morse 5#
Utrustningsspecifikationer	Power turret modell	kg	4100	4200	4000
	Total maskinkraft	KW	24.5	28.5	21
	Maskin L×B×H	mm	2450×1700×2000	2450×1700×2000	2450×1700×2000

Verktygsmaskinen optimeras ständigt; vänligen se de faktiska uppgifterna för verktygsmaskinen för ovanstående parametrar.

Valfria föremål

Konfigurationsobjekt		CK52DTYW	CK76DTYW	CK46DTYW
Huvudspindel	Mekanisk spindel	●	●	●
Huvudspindel	Elektrisk spindel	O	O	O
kontroller	SYNTEC styrenhet	●	●	●
Matningsaxel	Yaskawa	●	●	●
Matningsaxel	SYNTEC	O	O	O
spola	BMT55 Power Turbo	●	●	●
spola	BMT65 Power Turbo	二	O	O
Stjärtstock	Mån 5#	O	O	O
Klämning	Dra tillbaka klämman	●	●	●
Klämning	Chuck	O	O	O
Hjälputrustning	Delar samlar enheten	O	O	O
	Matningsanordning	O	O	O
	Spåntransportör	O	O	O
	Automatiserad robot	O	O	O
	Oljedimmaavskiljare	O	O	O
