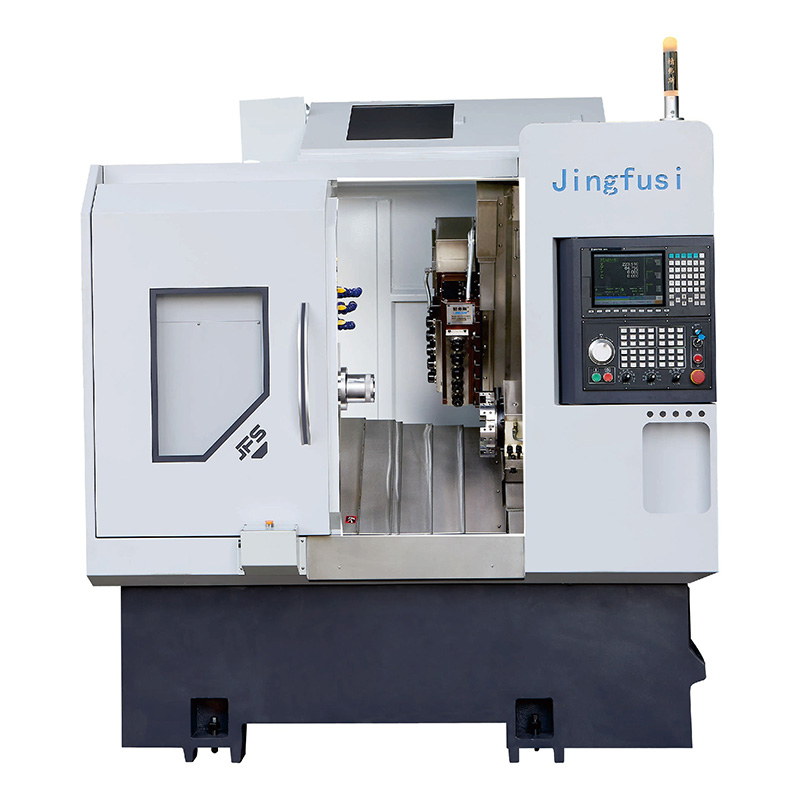

Svarvfräs CNC-svarv CK46 52-5+5+Y

Jingfusi tillhandahåller hållbar CNC-svarv CK46 52-5+5+Y för globala kunder. Vår produkt är enkel att använda och underhålla och fungerar mycket snabbt i faktisk användning, vilket ger kunderna extremt hög produktionseffektivitet. Du är välkommen att besöka vår fabrik.

Modell:CK46/52-5+5+Y

Skicka förfrågan

Produktbeskrivning

Jingfusi är en svarvfräs CNC-svarv CK46 52-5+5+Y fabrik. Följande är huvudfunktionerna i vår produkt:

. Denna verktygsmaskin erbjuder snabbare hastighet, högre precision och bättre ytfinish för bearbetning av små till medelstora delar jämfört med ett krafttorn.

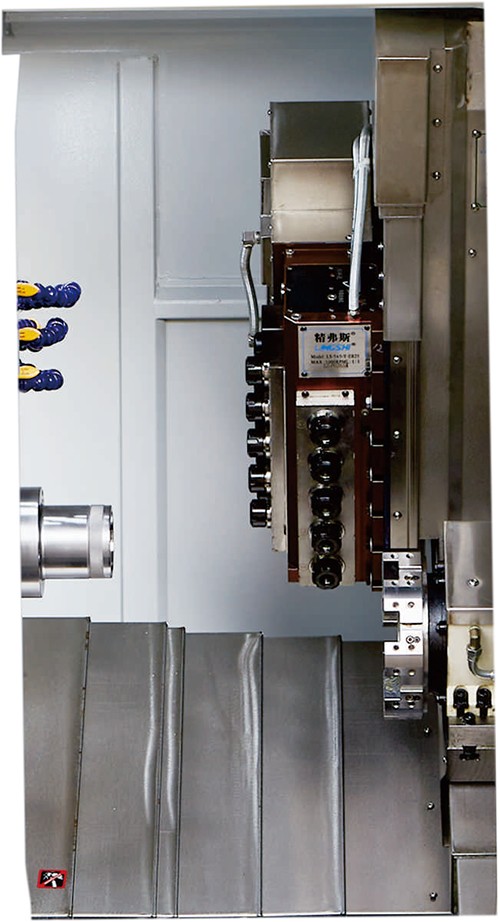

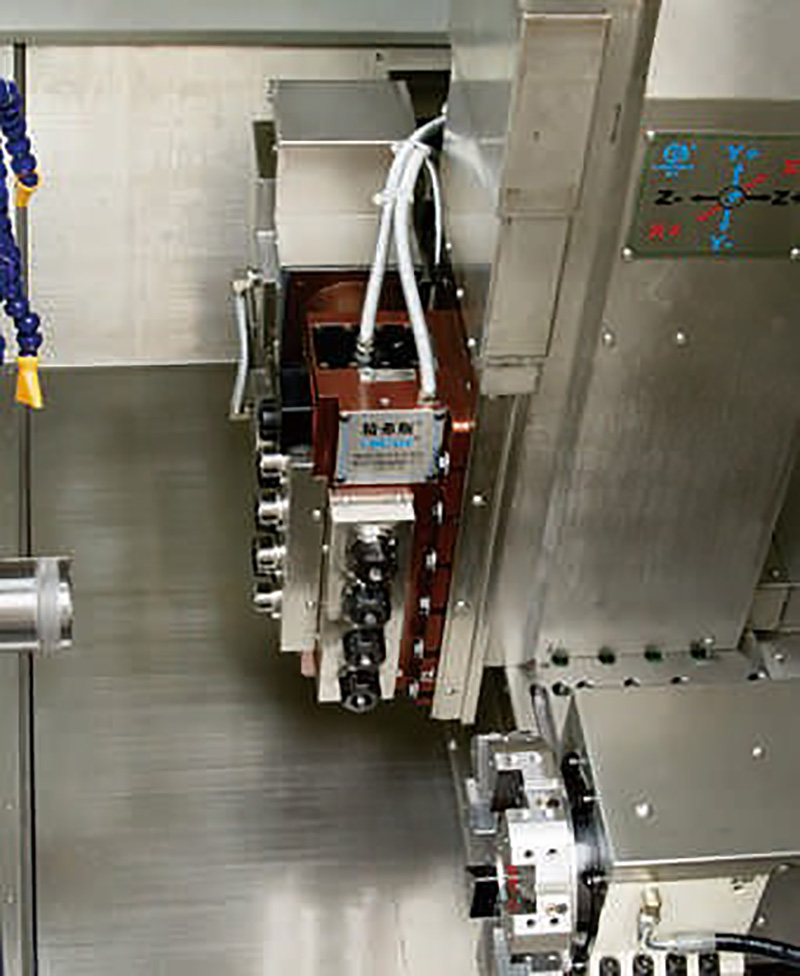

. Krafthuvudet levereras som standard med en 65 mm hjulbas och är en pluggbar typ, vilket underlättar byte av drivhuvud eller lager och förenklar underhållet, vilket avsevärt minskar efterförsäljningskostnaderna.

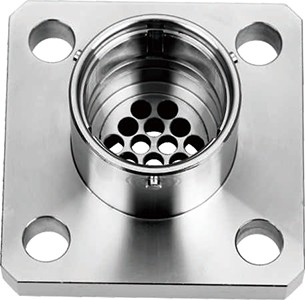

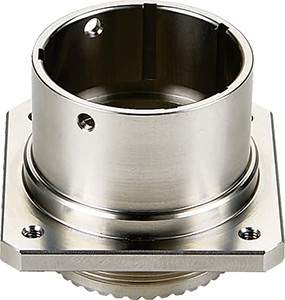

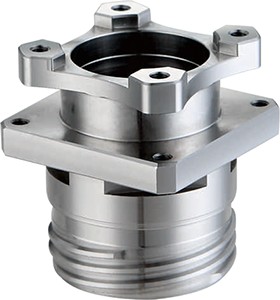

. Fräsnings- och svarvfunktionerna kan bearbeta komplexa material som rostfritt stål, titanlegeringar och kolstål.
. Integralgjutningen genomgår glödgning, vibrationstid och andra åldringsprocesser för att säkerställa en långsiktig stabil bearbetning och förlänga verktygsmaskinens livslängd.

Huvudspecifikation

Modell av svarv		enhet	CK46-5+5+Y	CK52-5+5+Y	Remart
Bearbetningskapacitet	X/ZY-axel rullstyrskenor	mm	0480	0480
	Maximal avstämningsdiameter	mm	080	Q80
	Max.svänglängd	mm	320	320
Axel	Spindelns höjd för marken	mm	1150	1150
	Spindelnäsa	-	A2-5	A2-6
	Spindelhålets diameter	mm	056	Q66
	Stångens maximala diameter	mm	045	Ø51
	Max spindelhastighet		4500	4000
	Spindelmotoreffekt/vridmoment	r/min Kw/N.m	7,5Kw/47N.m	11Kw/72N.m	Tillval integrerad 11kW/60Nm; Tillval integrerad 22kW/170Nm
Power Turrett	Modell med krafthuvud	-	Fast 5+radilriktning 5+axiell riktning 5	Fast 5+radilriktning 5+axiell riktning 5
	Krafthuvudmotor	tum	SYNTEC2,4Kw/11,5N.m	SYNTEC2,4Kw/11,5N.m	Två motorer driver tio krafthuvuden
	Avstånd mellan axlar	mm	65	65
	Maximal f effekt hea	r/mm	5000	5000	4000 vanligt använda
	Tod mouning metho av powe head		ER25	ER25
Servotorn	Servo torn modell		MK-63RSV-8T	MK-63RSV-8T	Tillval 12T
Bearbetningskapacitet	XZ/Y-axel Max snabb färdhastighet	m/min	24	24
	x/Z/Y-axelmotoreffekt/vridmoment	tum	YASKAWAI 1,8 KW/11,5 Nm eller SYNTEC 2,4 KW/11,5 Nm	YASKAWAI 1,8 KW/11,5 Nm eller SYNTEC 2,4 KW/11,5 Nm
	XZM-axlar 3-gadeblsces	-	32/32/25	32/32/25
	X/ZY-axel rullstyrskenor	-	35/35/30	35/35/30
	Xaxis effektiva resor	mm	800	800
	Z-axel effektiv rörelse	mm	470	470
	Yaxis effektiv resa	mm	310	310
	Interpolations Y-axeln 90° krafthuvud passerar genom spindelns centrum	mm	70	70
Utrustningsspecifikationer	Power turret modell	kg	3500	3600
	Total maskinkraft	KW	14	17.5
	Maskin L×B×H	mm	2200×1580 ×2000	2200×1580×2000

Verktygsmaskinen optimeras ständigt; vänligen hänvisa till verktygsmaskinens faktiska data för ovanstående parametrar.

Valfria föremål

Konfigurationsobjekt		CK46-5+5+Y	CK52-5+5+Y
Huvudspindel	Mekanisk spindel	●	●
Huvudspindel	Elektrisk spindel	O	O
kontroller	SYNTEC styrenhet	●	●
kontroller	FANUC styrenhet	O	O
Matningsaxel	Yaskawa	●	●
Matningsaxel	SYNTEC	O	O
Klämning	Dra tillbaka klämman	●	●
Klämning	Chuck	O	O
spola	8 arbetsstationer	●	●
spola	12 arbetsstationer	O	O
Hjälputrustning	Delar cllect enhet	O	O
	Matningsanordning	O	O
	Spåntransportör	O	O
	Automatiserad robot	O	O
	oljedimma separator	O	O
