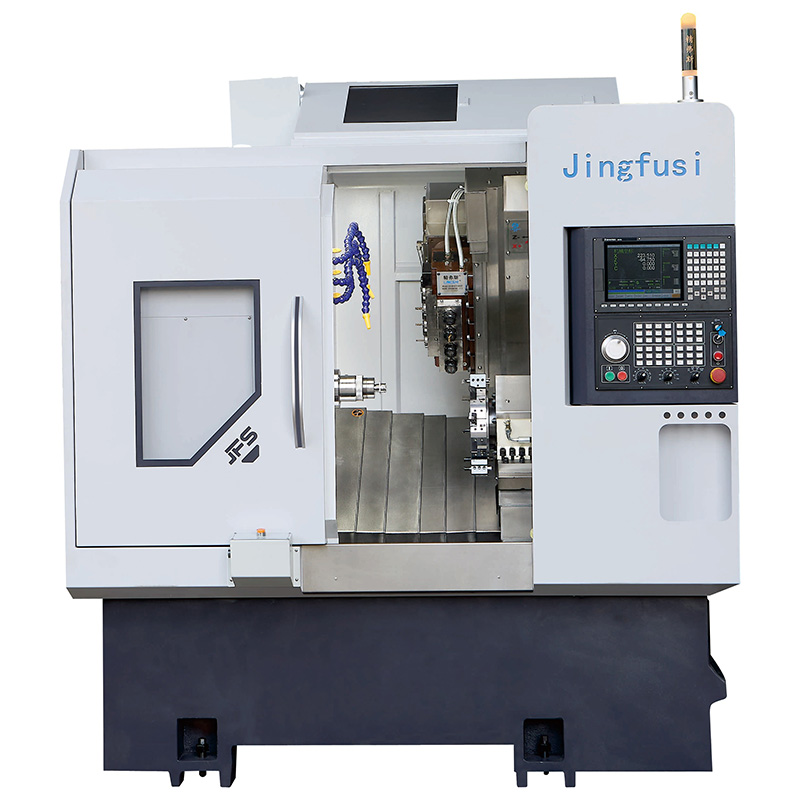

Svarvfräs CNC-svarv

Jingfusi är en CNC-svarvtillverkare för svarvfräs. Vår fabrik har åtagit sig att ge kunderna högpresterande, kostnadseffektiva verktygsmaskiner. Vi undersöker kontinuerligt kundernas behov på marknaden och tillverkar produkter som uppfyller deras faktiska användningskrav, vilket får beröm från många användare i branschen. Välkommen att besöka vår fabrik!

Modell:CK46/52-4+4+Y

Skicka förfrågan

Produktbeskrivning

Jingfusi är en CNC-svarvfabrik för svarvverk. Följande är huvudfunktionerna i vår produkt:

• Jämfört med motordrivna revolver, erbjuder vår verktygsmaskin högre hastigheter, högre precision och bättre ytfinish vid bearbetning av små till medelstora delar.

• Vårt motorhuvud har en 65 mm hjulbas och en plug-in-design, vilket gör det enkelt att byta ut motorhuvudet eller lagren, vilket förenklar rutinunderhåll.

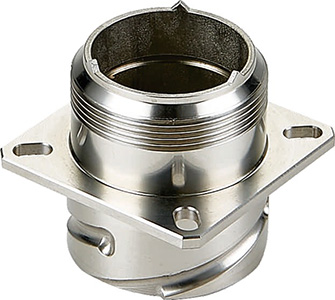

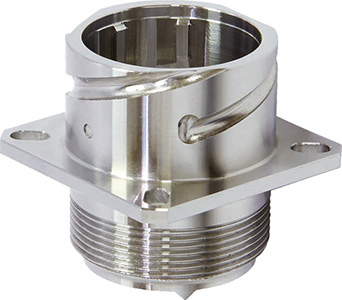

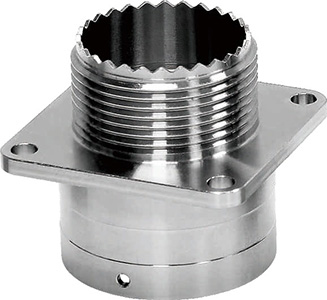

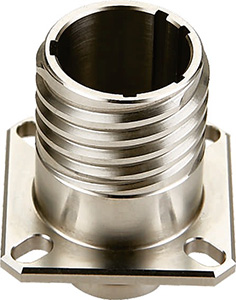

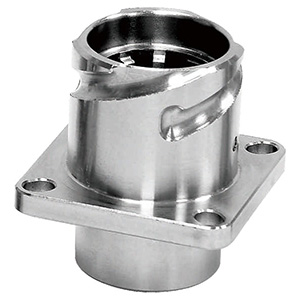

• Vår verktygsmaskin kan bearbeta komplexa material som rostfritt stål, titanlegeringar och kolstål.

• Vår verktygsmaskin garanterar en långsiktig stabil bearbetning och har lång livslängd.

Huvudspecifikation

Modell av svarv		enhet	CK46-4+4+Y	CK52-4+4+Y	Remart
Bearbetningskapacitet	Max gungdiameter över sängen	mm	O480	O480
	Maximal avstämningsdiameter	mm	Q80	Q80
	Max.svänglängd	mm	320	320
Axel	Spindel mitt högt från marken	mm	1150	1150
	Spindelnäsa	-	A2-5	A2-6
	Spindelhålets diameter	mm	056	066
	Max stångmateial dameter	mm	O45	051
	Max spindelhastighet	r/min	4500	4000
	spindelmotorns kraftmoment	tum	7,5Kw/47N.m	11Kw/72N.m	Tillval integrerad 11kW/60Nm Tillval integrerad 22kW/170Nm

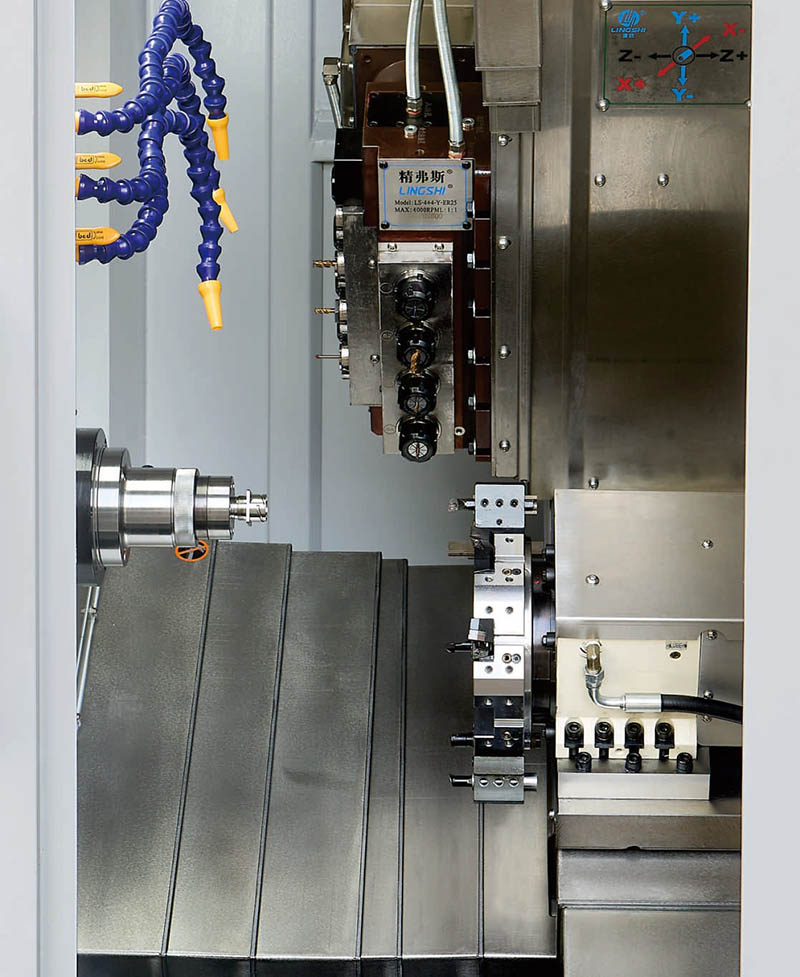

Power Turret	Modell med krafthuvud		Fast 4+radilriktning4+axiell riktning4	oin
	Krafthuvudmotor	tum	SYNTEC 1,7Kw/8,34N.m	SYNTEC 1,7Kw/8,3N.m	Två motorer driver åtta krafthuvuden
	Avstånd mellan axlar	mm	65	65
	Maximal hastighet på krafthuvudet	r/mm	5000	5000	4000 vanligt använda
	Verktygsmonteringsmetod för kraft		ER25	ER25
Servotorn	Servo torn modell		MK-63RSV-8T	MK-63RSV-8T	Tillval 12T
Bearbetningskapacitet	X/Z/Y-axel Max snabb färdhastighet	m/min	24	24
	×/Z/Y-axelmotoreffekt/vridmoment	kw/N.m	YASKAWAI 1,3 KW/8,34 Nm eller SYNTEC 1,8 KW/11,5 Nm	YASKAWAI 1,3 KW/8,34 Nm eller SYNTEC 1,8 KW/11,5 Nm
	X/ZY-axel C3-gradebll skruvar		32/32/25	32/32/25
	×/ZY-axelns olerguide rais	-	35/35/25	35/35/25
	Xaxiseffektiv resa	mm	800	800
	Z-axel effektiv rörelse	mm	470	470
	Yaxis effektiv resa	mm	260	260
	InterpolationsY-axeln 90° krafthuvud passerar genom spindelns centrum	mm	70	70
Utrustningsspecifikationer	Power turret modell	kg	3400	3500
	Total maskinkraft	KW	13	16.5
	Maskin L×B×H	mm	2200×1580 x1900	2200×1580×1900

Verktygsmaskinen optimeras ständigt; vänligen hänvisa till verktygsmaskinens faktiska data för ovanstående parametrar.

Valfria föremål

Konfigurationsobjekt		CK46-4+4+Y	CK52-4+4+Y
Huvudspindel	Mekanisk spindel	●	●
Huvudspindel	Elektrisk spindel	O	O
kontroller	SYNTEC styrenhet	●	●
kontroller	FANUC styrenhet		O
Matningsaxel	Yaskawa	●	●
Matningsaxel	SYNTEC	O	O
Klämning	Dra tillbaka klämman	●	●
Klämning	Chuck	O	O
spola	8 arbetsstationer	●	●
spola	12 arbetsstationer	O	O
Hjälputrustning	Delar samlar enheten	O	O
	Matningsanordning	O	O
	Spåntransportör	O	O
	Automatiserad robot	O	O
	Oljedimmaavskiljare	O	O
