Vridning och fräsning av sammansatt maskinverktyg

Du kan vara säker på att köpa Turning and Milling Compound Machine Tool från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans. Vår fabrik vägrar att acceptera någon annan lågklassig konfiguration av kunden, vilket beror på att den olika konfigurationen är obekväm för att göra kvalitetsinspektionsstandarderna. Påverkar maskinverktygets kvalitet och livslängd och påverkar serviceeffektiviteten och kostnaden efter försäljning.

Modell:CK52-4+4+Y

Skicka förfrågan

Produktbeskrivning

Följande är introduktionen av Jingfusi® -verktyg för högkvalitativ vridning och malning, i hopp om att hjälpa dig att bättre förstå det. Välkommen till nya och gamla kunder för att fortsätta samarbeta med oss för att skapa en bättre framtid!

Maskinresediagram

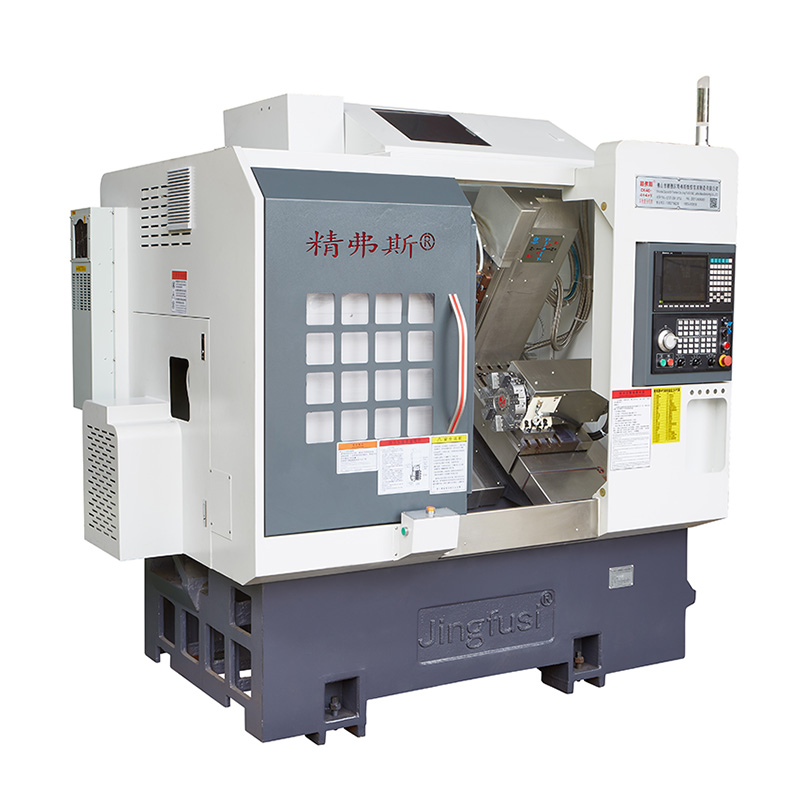

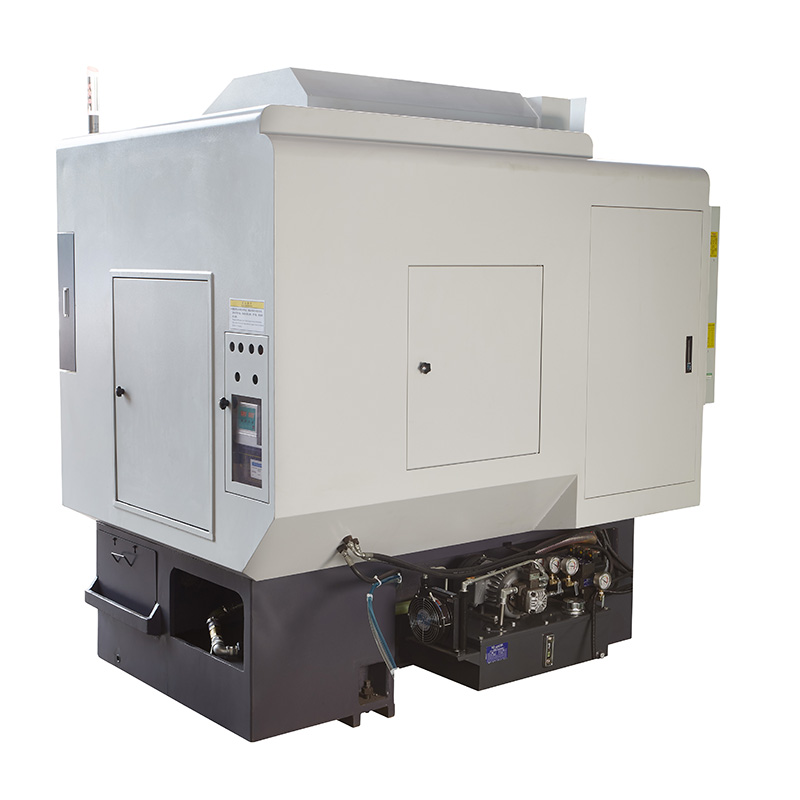

Turning and Milling Compound Machine Tool

Produktinformation

Parameterlista

punkt	Svarvmodell	enhet	CK46-4+4+y	CK52-4+4+y
Bearbetningsområde	Sväng över sängen	mm	Ø 500
	Maximal vridning av yttre cirkellängd	mm	320
	Maximal bardiameter	mm	Ø 45	Ø 51 ~ 55
huvudaxel	Spindelhuvudtyp		A2-5	A2-6

	Spindel genom hål diameter	mm	Ø 56	Ø 66
	Maximal spindelhastighet	r/min	6000 (inställd på 4500)	4500 (inställd på 3500)
foder	Effektiv resa av x/z/y -axeln	mm	800/470/260

	Maximal snabb rörelse av x/z/y -axeln	m/min	24 (inställning 18)/24 (inställning 18)/15 (inställning 8)
	X/z/y axel skruvstång	mm	32/32/25
	X/z/y axelskena	mm	35/35/25
Tornetorn	Åtta stationstorn	Datorer	8 stationer, kan utrustas med dubbelhålsverktygshållare, valfritt med 12 stationer
Krafthuvud	Power Head Tool Holding Form		ER25


	Power Head Tool	Datorer	Z-AXIS 4+X-AXIS 4, med ytterligare 4 fasta verktygshållare installerade
	Maximal hastighet på krafthuvudet	r/min	6000 (inställd på 4000), kan vanligtvis användas för att bearbeta produkter från 4000
	Avstånd mellan krafthuvudaxeln och axeln	mm	65
elektriska maskiner	Huvudmotorns kraft/vridmoment	Kw / nm	Ny generation 7,5 kW, 47,75 nm. Ståldelar med en bearbetningskapacitet på över 80 kan valfritt utrustas med 11kW, 70,03Nm

	X/z/y Axelmotorns kraft/vridmoment	Kw / nm	1,3 kW/8.39nm
	X/Z Power Head Motor Power/Torque	Kw / nm	1,7 kW/8nm
	Maximal hastighet på krafthuvudmotorn	r/min	5000
andra	Spindelpositioneringsbromsenhet		hydraultryck


	Säng lutning	°	35 °
	Maskinverktygslängd x bredd x höjd	mm	2200x1580x1900
	Hela maskinens totala vikt	Kg	3430
	Total kraft	kw	13
	Genomsnittlig strömförbrukning	Kw / h	2

Maskinverktygsnoggrannhet

Maskinnoggrannhet, Jingfus Factor Standard ：
Huvudtestobjekt	Schematisk diagram	Fabriksstandard


Spindelradiell takt		Upptäck av yttre kon	0.0035


X-axel upprepad position		Upptäck upprepad positionering av x-axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.003


Z-axel upprepade position		Upptäck upprepad positionering på Z -axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.003


Y-axel upprepad position		Upptäck upprepad positionering på Y -axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.004


C Axis Repeat Position		Upptäck omplaceringen av den fasta punkten C-axeln, Obs! Förutsäga först cirka 50 gånger för att kompensera felet på den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen	20 båge sekunder


C Axis Position Rotary		Upptäck den slumpmässiga positionsnoggrannheten för C-axeln, Obs! Förutsäga först cirka 50 gånger för att kompensera felet på den kalla motorn och den heta motorn och kontrollera sedan de upprepade inställningarna	72 båge sekunder


Power Head Clamping Beat		Konslag	0.015

Power Head Clamping Beat		Klämslagning	0.01

Om kunden vill testa ISO- eller VD1 -noggrannheten för x/z/y -axeln ska den fastställas vid skrivande stund. Kunden måste testa denna artikel samtidigt av den första acceptansen av Jingfusi -fabriken.
