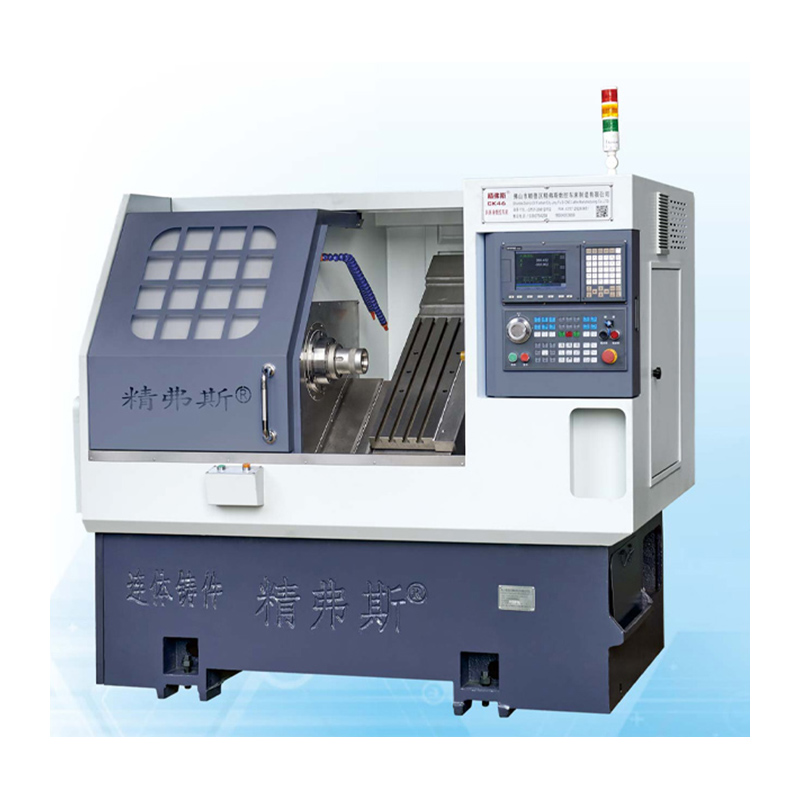

Du kan vara säker på att köpa Jingfusi® Turret Slant Bed CNC Lathe Machine från oss. Vi ser fram emot att samarbeta med dig, om du vill veta mer kan du rådfråga oss nu, vi kommer att svara dig i tid!
Här är nyckelfunktionerna och egenskaperna hos en CNC-svarv med lutande torn:
Snedbäddsdesign: Liksom en traditionell lutande sängsvarv har denna maskin en lutande säng. Den lutande bädden erbjuder förbättrad styvhet och spånhantering, vilket säkerställer bättre bearbetningsnoggrannhet och ytfinish.
Revolververktygssystem: Revolverhuvudet på denna svarv möjliggör snabbt och automatiskt byte av skärverktyg. Revolver kan hålla flera verktygsstationer, vanligtvis anordnade på ett cirkulärt eller linjärt sätt, och varje station kan hålla ett annat skärverktyg. Detta verktygssystem underlättar komplexa bearbetningsoperationer utan manuella verktygsbyten.
Mångsidighet: CNC-svarvar med lutande bädd av torn är mycket mångsidiga maskiner som kan utföra olika svarvoperationer, såsom svarvning, fasning, gängning, spårning, borrning och fräsning. Tornets verktygsstationer kan laddas med olika verktygstyper för att hantera olika bearbetningsuppgifter.
Höghastighetsbearbetning: Kombinationen av lutande bädddesign och revolververktygssystem gör dessa maskiner lämpliga för höghastighetsbearbetning, vilket resulterar i ökad produktivitet.
Precision och noggrannhet: Svarvar med lutande tornbädd erbjuder hög precision och noggrannhet tack vare sin styva konstruktion och förmågan att använda flera skärverktyg utan omkalibrering.
Spånkontroll: Den lutande bädden hjälper till med effektiv spånkontroll och evakuering, vilket minskar risken för spånansamling och verktygsskador under bearbetning.
Automationsintegration: CNC-svarvar med lutande tornbädd kan integreras med automationssystem och robotlastare för obemannad eller släckt bearbetning, vilket förbättrar produktionseffektiviteten.
Materialkompatibilitet: Dessa maskiner kan bearbeta ett brett utbud av material, inklusive metaller, plaster och kompositer, vilket gör dem lämpliga för olika industrier och applikationer.
Complex Part Production: Kombinationen av lutande bädd och revolververktygssystem gör revolver lutande bäddsvarvar idealiska för att producera komplexa delar med flera funktioner.
Sammanfattningsvis erbjuder en CNC-svarvmaskin med lutande bäddar fördelarna med både en lutande bädddesign och ett revolververktygssystem. Detta resulterar i en mångsidig, hög precision och effektiv bearbetningslösning som är väl lämpad för ett brett spektrum av svarv- och fräsapplikationer inom industrier som flyg, bil, tillverkning av medicintekniska produkter och mer.
Maskinresediagram
Produktinformation
Parameterlista
projekt |
enhet |
CK46 |
CK52 |
CK76 |
Maximal svänglängd |
mm |
350
|
Maximal vriddiameter på sängen |
mm |
Ø 500 |
Maximal vriddiameter på skateboarden |
mm |
Ø 160 |
Sänglutning |
°
|
35° |
Effektiv rörelse för X/Z-axeln |
mm |
Diameter 1000/400 |
Specifikationer för X/Z-axelskruv |
mm |
32
|
Specifikationer för X/Z-axelskena |
mm |
35
|
X/Z-axelmotoreffekt |
KW |
1.3
|
Maximal snabb rörelse av X/Z-axeln |
m/min |
24
|
Maskinens längd X bredd X höjd |
mm |
2100X1580X1800 |
Totalvikt för hela maskinen |
KG |
2600
|
Kniv nummer |
fixera |
8
|
Fyrkantig knivstorlek |
mm |
20X20 |
Runda hålskärare storlek |
mm |
Ø20 |
Total kraft |
kw |
13
|
13
|
16
|
Genomsnittlig strömförbrukning |
kw/h |
2
|
2
|
2.5
|
huvudschakt |
Spindeländytans form |
|
A2-5 |
A2-6 |
A2-8 |
Max spindelhastighet |
r/min |
6000 (inställt på 4500) |
4200 (inställt på 3500) |
3200 (inställt på 2500) |
Spindelmotoreffekt |
KW |
7.5
|
7.5
|
11
|
Nominellt vridmoment för spindelmotorn |
Nm |
47,8 Nm |
47,8 Nm |
72 Nm |
Maximal stångpasseringsdiameter |
mm |
Ø 45 |
Ø 51 |
Ø 75 |
Verktygsmaskin noggrannhet
Maskinnoggrannhet, Jingfus-faktor standard: |
Stort testobjekt |
Schematiskt diagram |
Detektionsmetod
|
Fabriksstandard
|
Spindel radiell takt, |
|
Upptäck löpning av yttre kon |
0.0025
|
Upprepningsposition för X-axeln |
|
Upptäck upprepad positionering av X-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. |
0.0025
|
Upprepningsposition för Z-axeln |
|
Upptäck upprepad positionering på Z-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. |
0.0025
|
Om kunden vill testa ISO- eller VD1-noggrannheten för X/Z/Y-axeln, ska det fastställas vid tidpunkten för kontraktsskrivning. Kunden måste testa denna artikel samtidigt med det första godkännandet av Jingfusi Factory. |
