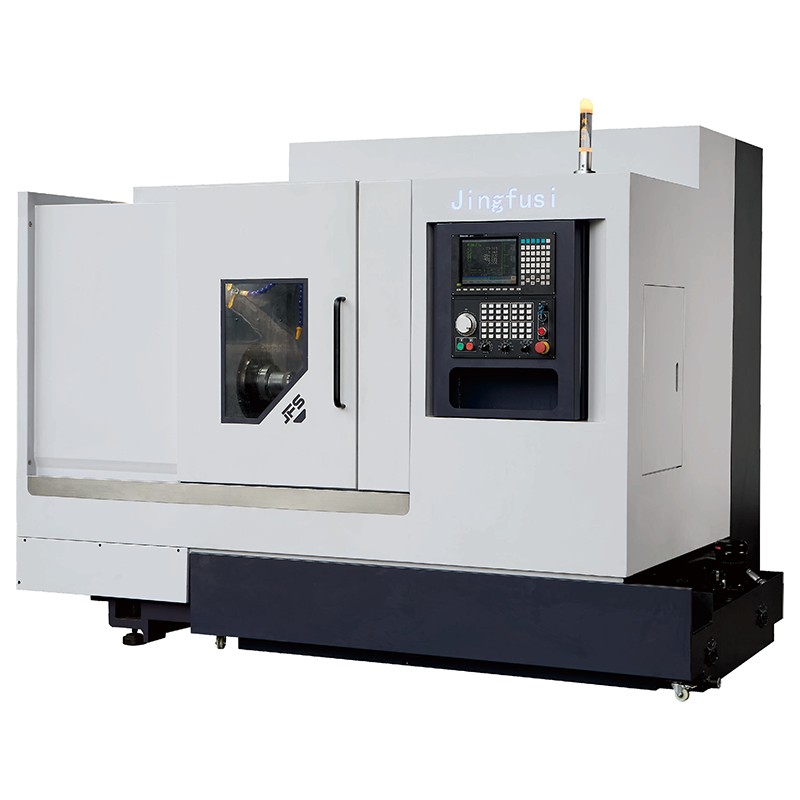

Twin Spindle Power Turret CNC-svarv

Jingfusi är en professionell Twin Spindle Power Turret CNC-svarvtillverkare. Den har bra bearbetningsprestanda och verktygsmaskinens livslängd. Borttagning av sidospån och borttagning av bakspån är integrerade i en design, vilket gör att arbetare kan installera det på vilket sätt som helst.

Modell:CK46/52-46DTY

Skicka förfrågan

Produktbeskrivning

Som tillverkare tillhandahåller Jingfusi högkvalitativ Twin Spindle Power Turret CNC-svarv för kunder. Funktionerna hos vår produkt är följande:
·Under samma förhållanden för konfiguration, gjutningsstruktur, gjutningsåldring, monteringsnoggrannhet, etc: virtuell Y-axel har starkare styvhet än vertikal Y-axel;
· Den virtuella Y-axelns rundhet är lättare att justera än den för den vertikala Y-axeln;
·Slag av vertikal Y är lättare att förlänga än den virtuella Y-axeln;
· Den bearbetade yteffekten av vertikal Y-axel är bättre än den för virtuell Y-axel;
·Programmering av vertikal Y-axel är lättare än virtuell Y-axel.
· 0°-effekthuvudet kan normalt arbeta vid 8000 rpm, och 90°-effekthuvudet kan normalt arbeta vid 6500 rpm.

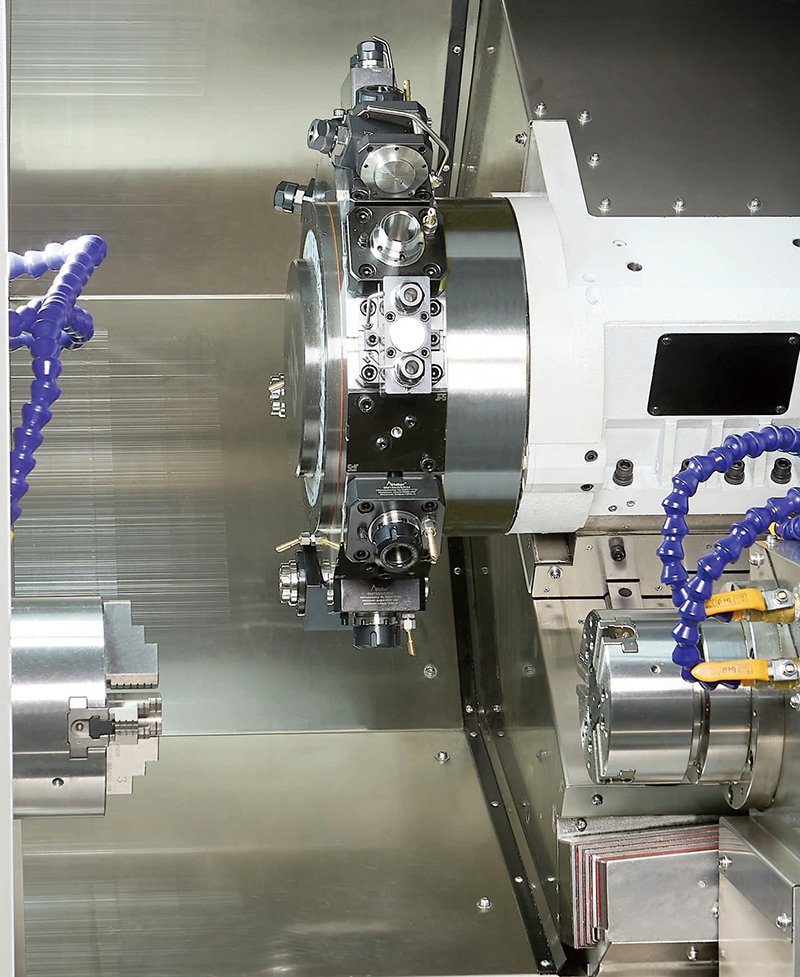

· Tornet har ingen växelmodultransmission, vilket eliminerar värmekällan och säkerställer bearbetningsnoggrannhet.

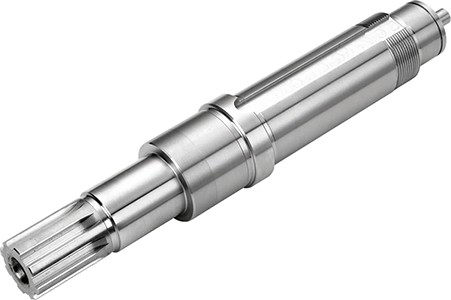

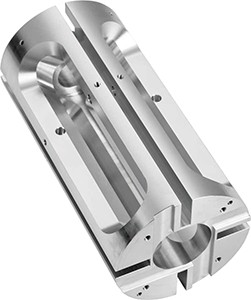

· Fräsnings- och svarvfunktionen kan bearbeta komplexa material som rostfritt stål, titanlegeringar och kolstål.
· Spånborttagningsmetod: Borttagning av sidospån och spånborttagning på baksidan är integrerade och kan installeras godtyckligt.
·Integralgjutningen genomgår glödgning, vibrationstid och andra åldringsprocesser för att säkerställa en långsiktig stabil bearbetning och maskin till livslängd.

Huvudspecifikation

Modell av svarv		enhet	CK46-46DTvituell Y-axel	CK52-46DT vitalY-axel	Remart
Bearbetningskapacitet	Max.svängdiameter över sängen	mm	0700	0700	Disk
	Maximal vriddiameter	mm	0300	0300
	Max.svänglängd	mm	480	480
Huvudspindel	Spindel hydraulisk chuck	tum	6"	8”
	Spindelns mitthöjd från marken	mm	1050	1050
	Spindelnäsa	-	A2-5	A2-6
	Spindelhålets diameter	mm	Ø56	Q66
	Virtuell Y-axel effektiv resa	mm	Ø45	051
	Max spindelhastighet	r/min	4500	4000
	Spindelmotoreffekt/vridmoment	tum	11KW/72 N.m	11KW/143N.m
motspindel (elektrisk motorspindel)	motspindel hydraulchuck	tum	6"	6"
	motspindel näsa	-	A2-5	A2-5
	motspindel maximalt inställt varvtal	r/min	4000	4000
	Spindelmotoreffekt/vridmoment	tum	BMT55-16T	11/75
Powerturet (höghastighets dect diwing modell)	Power turret modell	T	BMT55-16T	BMT55-16T	JFS Inbyggd Direct Drive Turret
	Revolvermotoreffekt/vridmoment	tum	7,5/22 eller 11kw/4,2km
	Tornmotorns maximala hastighet	r/min	8000 eller 6000
X/Z/Yax matning	Maximal snabb färdhastighet	m/min	24	24
	Revolvermotoreffekt/vridmoment	tum	3.1/15	3.1/15
	Z2-axel motoreffekt/vridmoment	tum	2,4/11,5	2,4/11,5
	XZ1/Z2/Y-axel C3-grade kulbesättningar	-	32/40/32/40	32/40/32/40
	×/Z1/Z2/y-axel rullstyrskenor	-	35/45/45/45	35/45/45/45
	motspindel näsa	mm	500	500
	Z1-axelns maximala slaglängd	mm	530	530
	Z2-axelns maximala slaglängd	mm	500	500
	Virtuell Y-axel effektiv resa	mm	+48,-52	+48,-52
	Virtuell Y-axel 90° drivhuvud offset spindelcentrum	mm	-37	-37
Utrustningsspecifikationer	Power turret modell	kg	5500	5600
	Total maskinkraft	KW	30	34
	Maskin L×B×H	mm	2600x2050x2040	2600x2050x2040

Verktygsmaskinen optimeras ständigt; vänligen se de faktiska uppgifterna för verktygsmaskinen för ovanstående parametrar.

Valfria föremål

Valfria föremål
Konfigurationsobjekt		CK46-46DT virtuell Y-axel	CK52-46DT virtuell Y-axel
Huvudspindel	Mekanisk spindel	●	●
Huvudspindel	Elektrisk spindel	O	O
kontroller	SYNTEC styrenhet	●	●
Matningsaxel	Yaskawa	O	O
Matningsaxel	SYNTEC	●	●
spola	Direktdriven höghastighetsmotor	●	●
	Taiwan Mykun krafttorn	O	O
	Tyskland Märke SAUTER krafttorn	O	O
Klämning	Dra tillbaka klämman	●	●
Klämning	Chuck	O	O
Hjälputrustning	Delar samlar enheten	O	O
	Matningsanordning	O	O
	Spåntransportör	O	O
	Automatiserad robot	O	O
	oljedimma separator	O	O
