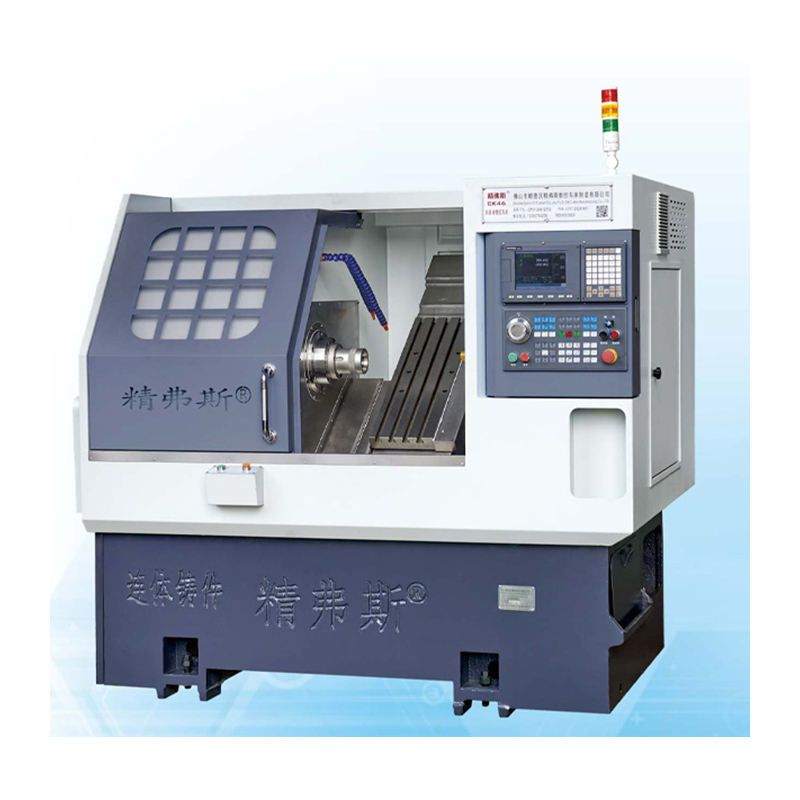

Här är de viktigaste egenskaperna och fördelarna med en höghastighetssvarv med lutande CNC:
Snedbäddsdesign: Jingfusi®-maskinens bädd lutar i en vinkel, vanligtvis runt 30 till 45 grader, i förhållande till horisontalplanet. Denna lutande bädddesign förbättrar styvheten och spånhanteringen, vilket säkerställer bättre bearbetningsnoggrannhet och ytfinish.
Höghastighetsspindel: Jingfusi® High Speed CNC Slant Bed-svarvmaskiner är utrustade med kraftfulla och snabba spindlar som kan rotera i extremt snabba hastigheter. Detta möjliggör snabb borttagning av material och minskade cykeltider.
Snabba verktygsbyten: Dessa maskiner har ofta automatiska verktygsväxlare (ATC) som möjliggör snabba och sömlösa verktygsbyten. ATC:er är avgörande för att minimera stillestånd under bearbetning.
Revolververktygssystem: Många höghastighetssvarvar med lutande CNC-bäddar är utrustade med ett revolververktygssystem som rymmer flera skärverktyg. Detta revolver kan indexeras snabbt, vilket möjliggör komplexa bearbetningsoperationer utan manuella verktygsbyten.
Mångsidighet: Dessa svarvar kan utföra ett brett spektrum av svarvningsoperationer, såsom svarvning, fasning, gängning, spårning, borrning och fräsning. Revolververktygssystemet kan laddas med olika verktygstyper för att hantera olika bearbetningsuppgifter.
Hög precision: Kombinationen av en lutande bädddesign, höghastighetsspindel och avancerade CNC-kontroller resulterar i överlägsen bearbetningsprecision och ytfinish.
Sammanfattningsvis är en höghastighetssvarv med lutande CNC-bädd ett banbrytande bearbetningsverktyg som erbjuder höghastighet, hög precision och mångsidiga möjligheter. Den används i industrier som flyg, bil, tillverkning av medicintekniska produkter och allmän precisionsbearbetning, där snabb och noggrann bearbetning av komplexa delar är avgörande.
Maskinresediagram
Produktinformation
Parameterlista
projekt |
enhet |
CK46 |
CK52 |
CK76 |
Maximal svänglängd |
mm |
350
|
Maximal vriddiameter på sängen |
mm |
Ø 500 |
Maximal vriddiameter på skateboarden |
mm |
Ø 160 |
Sänglutning |
°
|
35° |
Effektiv rörelse för X/Z-axeln |
mm |
Diameter 1000/400 |
Specifikationer för X/Z-axelskruv |
mm |
32
|
Specifikationer för X/Z-axelskena |
mm |
35
|
X/Z-axelmotoreffekt |
KW |
1.3
|
Maximal snabb rörelse av X/Z-axeln |
m/min |
24
|
Maskinens längd X bredd X höjd |
mm |
2100X1580X1800 |
Totalvikt för hela maskinen |
KG |
2600
|
Kniv nummer |
fixera |
8
|
Fyrkantig knivstorlek |
mm |
20X20 |
Runda hålskärare storlek |
mm |
Ø20 |
Total kraft |
kw |
13
|
13
|
16
|
Genomsnittlig strömförbrukning |
kw/h |
2
|
2
|
2.5
|
huvudschakt |
Spindeländytans form |
|
A2-5 |
A2-6 |
A2-8 |
Max spindelhastighet |
r/min |
6000 (inställt på 4500) |
4200 (inställt på 3500) |
3200 (inställt på 2500) |
Spindelmotoreffekt |
KW |
7.5
|
7.5
|
11
|
Nominellt vridmoment för spindelmotorn |
Nm |
47,8 Nm |
47,8 Nm |
72 Nm |
Maximal stångpasseringsdiameter |
mm |
Ø 45 |
Ø 51 |
Ø 75 |
Verktygsmaskin noggrannhet
Maskinnoggrannhet, Jingfus-faktor standard: |
Stort testobjekt |
Schematiskt diagram |
Detektionsmetod
|
Fabriksstandard
|
Spindel radiell takt, |
|
Upptäck löpning av yttre kon |
0.0025
|
Upprepningsposition för X-axeln |
|
Upptäck upprepad positionering av X-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. |
0.0025
|
Upprepningsposition för Z-axeln |
|
Upptäck upprepad positionering på Z-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. |
0.0025
|
Om kunden vill testa ISO- eller VD1-noggrannheten för X/Z/Y-axeln, ska det fastställas vid tidpunkten för kontraktsskrivning. Kunden måste testa denna artikel samtidigt med det första godkännandet av Jingfusi Factory. |
