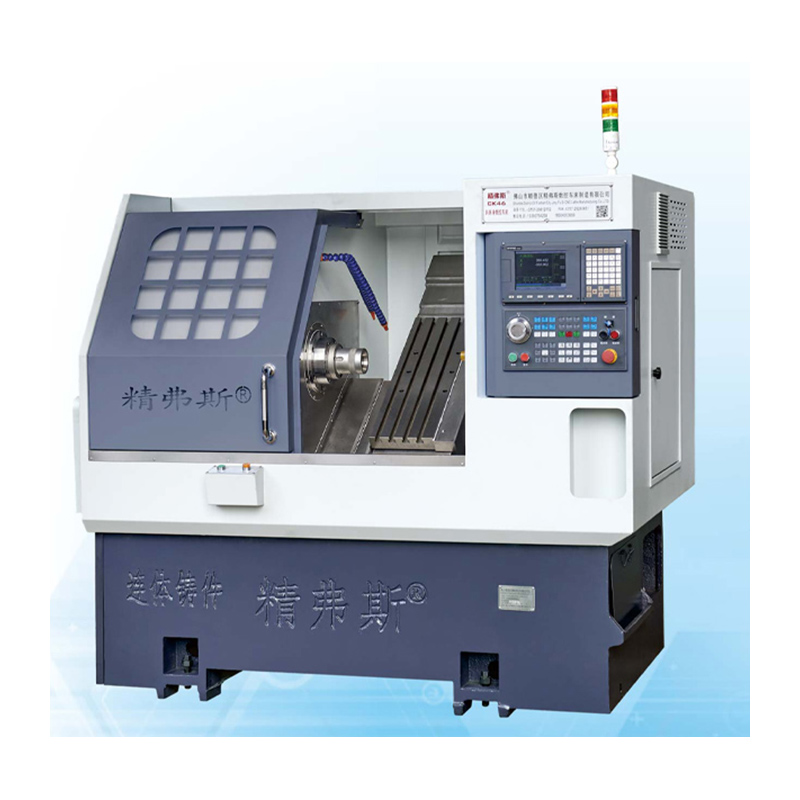

CNC lutande säng svarvmaskin

Jingfusi® Högkvalitativ CNC -lutande säng svarvmaskin har egenskaperna för bekvämt chipavlägsnande, kompletta funktioner, utmärkt prestanda, hög styvhet, hög effektivitet och hög precision. Huvudsakligen används i bildelar, VVS -ventiler, formar och andra industrier.

Modell:CK46

Skicka förfrågan

Produktbeskrivning

Jingfusi® CNC lutande säng svarvmaskin används huvudsakligen i bildelar, VVS -ventiler, formar och andra industrier. Det är också lämpligt för batchbehandling av axlar, skivor och andra delar med komplexa storlekar, olika storlekar och hög precisionskrav. Det kan automatiskt slutföra chipbehandling av inre och yttre kretsar, spår, kottar, sfäriska ytor, olika metriska och tum trådar och andra rotationskroppar. Gjutningarna är alla gjorda av hartsand, som har genomgått åldrande behandling och har god stabilitet, hög styrka och god noggrannhet.

Produktinformation

Parameterlista

projekt		enhet	Ck46	Ck52	Ck76
Maximal svänglängd		mm	350
Maximal vriddiameter på sängen		mm	Ø 500
Maximal vriddiameter på skateboarden		mm	Ø 160
Säng lutning		°	35 °
Effektiv rese av x/z -axeln		mm	Diameter 1000/400
X/z axelskruvspecifikationer		mm	32
X/Z Axis Rail Specifications		mm	35
X/z-axelmotor		Kw	1.3
Maximal snabb rörelse av x/z -axeln		m/min	24
Maskinverktygslängd x bredd x höjd		mm	2100x1580x1800
Hela maskinens totala vikt		Kg	2600
Knivnummer		fixera	8
Fyrkantig knivstorlek		mm	20x20
Rund hålskärare		mm	Ø20
Total kraft		kw	13	13	16
Genomsnittlig strömförbrukning		Kw / h	2	2	2.5
huvudaxel	Spindeländ ansiktsform		A2-5	A2-6	A2 -8


	Maximal spindelhastighet	r/min	6000 (inställd på 4500)	4200 (inställd på 3500)	3200 (inställd på 2500)
	Spindelmotor	Kw	7.5	7.5	11
	Klassad moment av spindelmotor	Nm	47,8 nm	47,8 nm	72nm
	Maximal stapel passeringsdiameter	mm	Ø 45	Ø 51	Ø 75

Maskinverktygsnoggrannhet

Maskinnoggrannhet, Jingfus Factor Standard ：
Huvudtestobjekt	Schematisk diagram	Detekteringsmetod	Fabriksstandard


Spindel radiell takt,		Upptäck av yttre kon	0.0025


X-axel upprepad position		Upptäck upprepad positionering av x-axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.0025


Z-axel upprepade position		Upptäck upprepad positionering på Z -axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.0025


Om kunden vill testa ISO- eller VD1 -noggrannheten för x/z/y -axeln ska den fastställas vid skrivande stund. Kunden måste testa denna artikel samtidigt av den första acceptansen av Jingfusi -fabriken.
