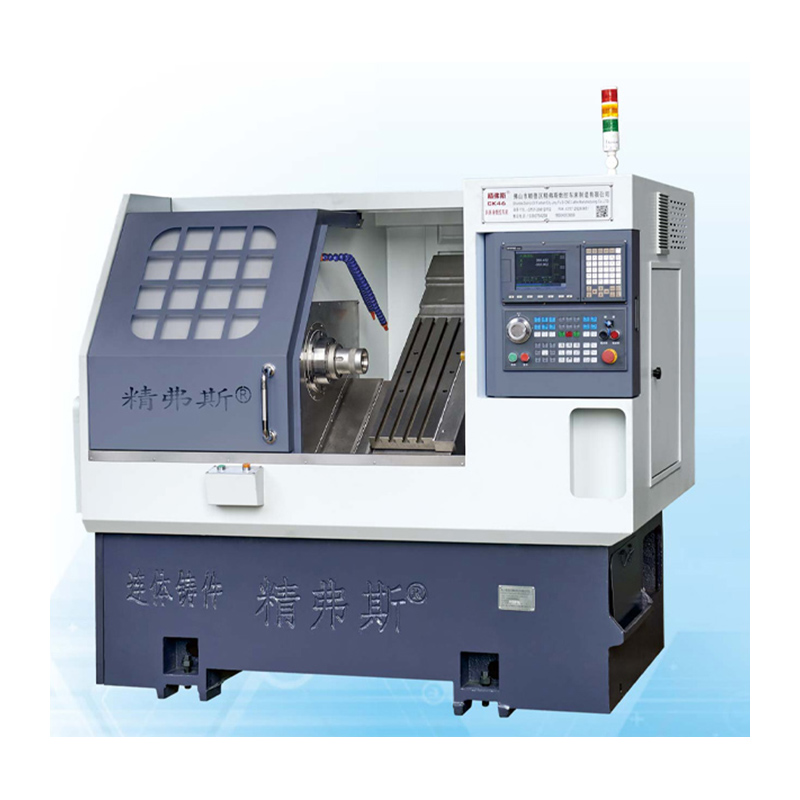

CNC Slant Bed Lathes

Jingfusi® CNC Slant Bed Lathes har en 35 graders lutande sängkonstruktion i kombination med en robust vridmomentstruktur, vilket säkerställer minimal deformation även under kraftiga skärningsoperationer. Denna lutande sängkonstruktion underlättar förenklad installations-, ersättnings- och inspektionsprocesser. Införlivandet av högprecisionskulskruvar och spindlar garanterar vidare exceptionell precision och ytglans i bearbetningstillämpningar.

Modell:CK46

Skicka förfrågan

Produktbeskrivning

CNC Slant Bed Lathes är en förbättring och uppgradering av Jingfusi® CNC på den ursprungliga basis. På grundval av att ärva den höga bearbetningsprestanda och enkla drift av den ursprungliga modellen har den utvecklats med en helt sluten lutande sängdesign och ett större driftsutrymme. , Precision CNC -maskinverktyg med högre bearbetningshastighet och enklare justering och underhåll.

Produktinformation

Parameterlista

projekt		enhet	Ck46	Ck52	Ck76
Maximal svänglängd		mm	350
Maximal vriddiameter på sängen		mm	Ø 500
Maximal vriddiameter på skateboarden		mm	Ø 160
Säng lutning		°	35 °
Effektiv rese av x/z -axeln		mm	Diameter 1000/400
X/z axelskruvspecifikationer		mm	32
X/Z Axis Rail Specifications		mm	35
X/z-axelmotor		Kw	1.3
Maximal snabb rörelse av x/z -axeln		m/min	24
Maskinverktygslängd x bredd x höjd		mm	2100x1580x1800
Hela maskinens totala vikt		Kg	2600
Knivnummer		fixera	8
Fyrkantig knivstorlek		mm	20x20
Rund hålskärare		mm	Ø20
Total kraft		kw	13	13	16
Genomsnittlig strömförbrukning		Kw / h	2	2	2.5
huvudaxel	Spindeländ ansiktsform		A2-5	A2-6	A2 -8


	Maximal spindelhastighet	r/min	6000 (inställd på 4500)	4200 (inställd på 3500)	3200 (inställd på 2500)
	Spindelmotor	Kw	7.5	7.5	11
	Klassad moment av spindelmotor	Nm	47,8 nm	47,8 nm	72nm
	Maximal stapel passeringsdiameter	mm	Ø 45	Ø 51	Ø 75

Maskinverktygsnoggrannhet

Maskinnoggrannhet, Jingfus Factor Standard ：
Huvudtestobjekt	Schematisk diagram	Detekteringsmetod	Fabriksstandard


Spindel radiell takt,		Upptäck av yttre kon	0.0025


X-axel upprepad position		Upptäck upprepad positionering av x-axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.0025


Z-axel upprepade position		Upptäck upprepad positionering på Z -axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.0025


Om kunden vill testa ISO- eller VD1 -noggrannheten för x/z/y -axeln ska den fastställas vid skrivande stund. Kunden måste testa denna artikel samtidigt av den första acceptansen av Jingfusi -fabriken.
