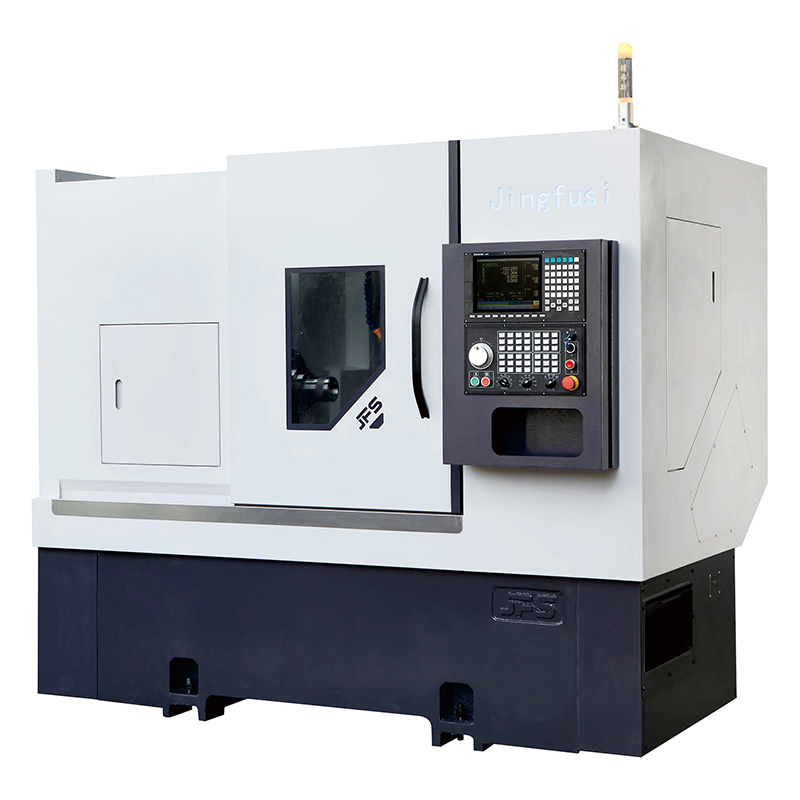

Power Turret CNC-svarv CK46 52DTY

Vår Power Turret CNC-svarv CK46 52DTY från Jingfusi-fabriken har dubbla krafthuvuden och höghastighets, växellös transmission för stabil bearbetning, flexibel dubbelvägs spånavlägsnande och lång maskinlivslängd. Kontakta oss för mer information.

Modell:CK46/52DTY

Skicka förfrågan

Produktbeskrivning

Som tillverkare tillhandahåller Jingfusi högkvalitativ Power Turret CNC-svarv CK46 52DTY.

Produktfunktion

Under premissen av helt konsekvent konfiguration, gjutningsstruktur, åldringsbehandling och monteringsnoggrannhet har virtuell Y-axel och vertikal Y-axel sina egna fördelar: virtuell Y-axel är styvare och rundhetsjustering är bekvämare; vertikal Y-axel är mer flexibel i slaglängdsförlängning, och den bearbetade ytfinishen på arbetsstycket är också bättre. Samtidigt är programmeringsoperationen enklare än den virtuella Y-axeln.

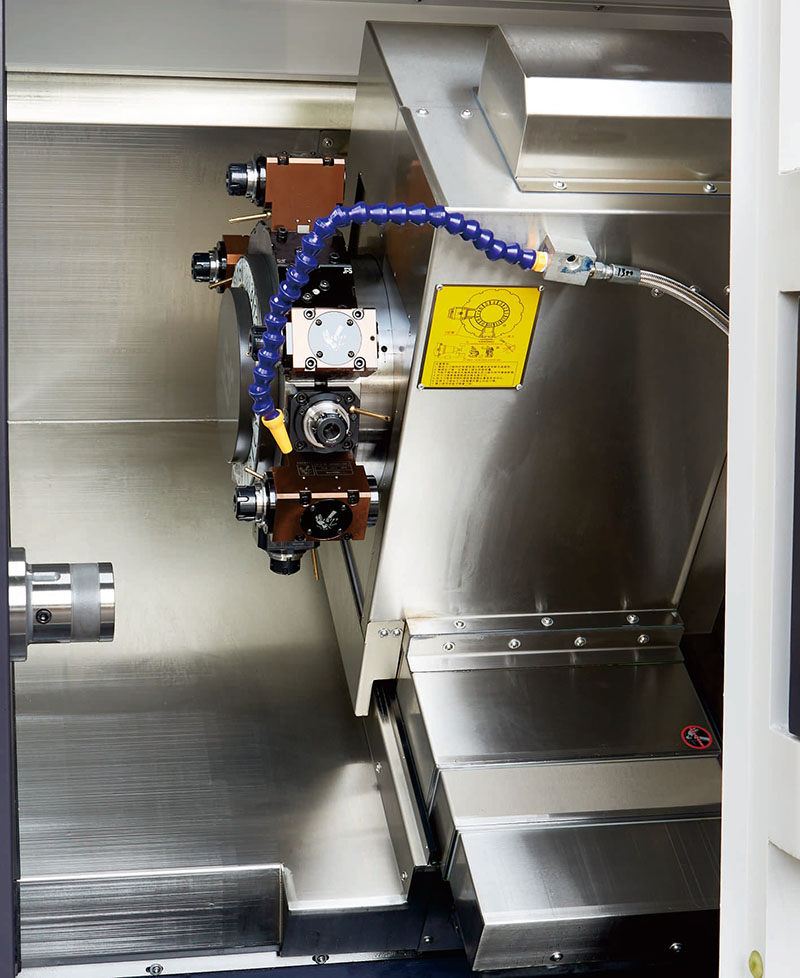

Dessutom har utrustningen även dessa praktiska höjdpunkter: 0° krafthuvud kan uppnå stabil drift på 8000 rpm, 90° powerhead nominell arbetshastighet på 6500 rpm; verktygshållaren antar växellös modultransmissionsdesign, vilket eliminerar påverkan av värmekällan från roten, vilket effektivt kan garantera bearbetningsnoggrannhet; fräs- och svarvfunktioner är integrerade, vilket enkelt kan uppfylla bearbetningskraven för komplexa material som rostfritt stål, titanlegering och kolstål; Chipborttagningssystem antar sida + baksida integrerad design, flexibelt installationsläge, kan väljas godtyckligt enligt faktiska arbetsförhållanden.

Under premissen av helt konsekvent konfiguration, gjutningsstruktur, åldringsbehandling och monteringsnoggrannhet har virtuell Y-axel och vertikal Y-axel sina egna fördelar: virtuell Y-axel är styvare och rundhetsjustering är bekvämare; vertikal Y-axel är mer flexibel i slaglängdsförlängning, och den bearbetade ytfinishen på arbetsstycket är också bättre. Samtidigt är programmeringsoperationen enklare än den virtuella Y-axeln.

Huvudspecifikation

Modell av svarv		enhet	CK52DTYW-500	CK76DTYW-500	Remart
Bearbetningskapacitet	Max gungdiameter över sängen	mm	0700	Ø700
	Maximal tumningsdiameter	mm	0230	Ø230
	Max.svänglängd	mm	500	500
Axel	hydraulisk spindelchuck	i	8"	10"
	Spindelns mitthöjd från marken	mm	1150	1150
	Spindelnäsa		A2-6	A2-8
	Spindelhålets diameter	mm	Q66	086
	Maximal stångdiameter	mm	Ø51	072
	Max spindelhastighet	r/min	4000	2000
	Spindelmotoreffekt/ vridmoment	tum	11Kw/72N.m	15Kw/143N.m	Tillval integrerad 11kW/60Nm/ Tillval integrerad 22kW/170Nm
Power Turret	Power turret modell	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	Taiwan GPM servodrivet torn, tidigare tyskt märke SAUTER.
	Revolvermotoreffekt/vridmoment	tum	5,7Kw/18Nm eller 3,1KW/15Nm	5,7Kw/18Nm eller 3,1KW/15Nm
	Power tur tolmax hastighet	r/mm	5000	5000	°kan köras vid 8000 RPM och 90° kan köras med 6500 RPM.
Bearbetningskapacitet	×Z-axel Max.snabb varvhastighet	m/min	24	24
	Yaxis Max.snabb körhastighet	m/min	15	15
	X/Z/Y-axelmotoreffekt/vridmoment	tum	YASKAWAI 29KW/186Nm eller SYTEC 3,1KW/15Nm	YASKAWA 29KW/186Nm eller SYMTEC 3,1 KW/15Nm
	XZY-xis C3-klassade kulskruvar	-	40/40/40	40/40/40
	XZY-axel rller styrskenor	-	35/45/35	35/45/35
	Xaxis effektiva resor	mm	250	250
	Z-axel effektiv rörelse	mm	500	500
	Y-axel effektiv rörelse	mm	112(±56)	112(±56)
	Bmaesthogh	mm	50	50	Baserad på 70-center högeffektverktygshållare
Stjärtstock	Tailstock resor	mm	520	520	programmerad stjärtstock
Stjärtstock	Ejektorstiftets koniska hål	MK	Mån 5#	Mån 5#
Utrustningsspecifikationer	Power turret modell	kg	4500	4600
	Total maskinkraft	KW	26	30
	Maskin L×B×H	mm	2500×1680×1900	2500×1680×1900

Verktygsmaskinen optimeras ständigt; vänligen hänvisa till verktygsmaskinens faktiska data för ovanstående parametrar.

Valfria föremål

Konfigurationsobjekt		CK52DTYW-500	CK76DTYW-500
Huvudspindel	Mekanisk spindel	●	●
Huvudspindel	Elektrisk spindel	O	O
kontroller	SYNTEC styrenhet	●	●
kontroller	FANUC styrenhet	O	O
Matningsaxel	Yaskawa	●	●
Matningsaxel	SYNTEC	O	O
spola	BMT55 Power Turret	●	●
spola	BMT55 Power Turret	一	O
Stjärtstock	Morse #5	O	O
Klämning	Dra tillbaka klämman	●	●
Klämning	Chuck	O	O
Hjälputrustning	Delar samlar enheten	O	O
	Matningsanordning	O	O
	Spåntransportör	O	O
	Automatiserad robot	O	O
	Oljedimmaavskiljare	O	O
