Dubbelspindlig svarv

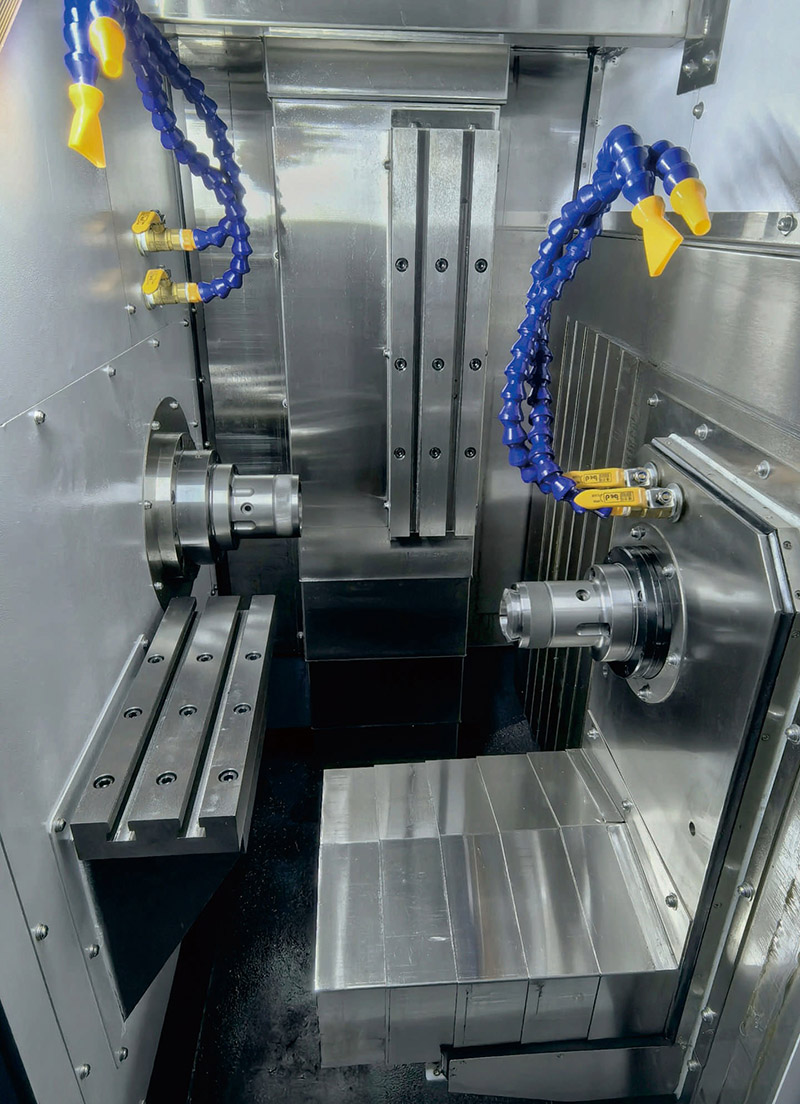

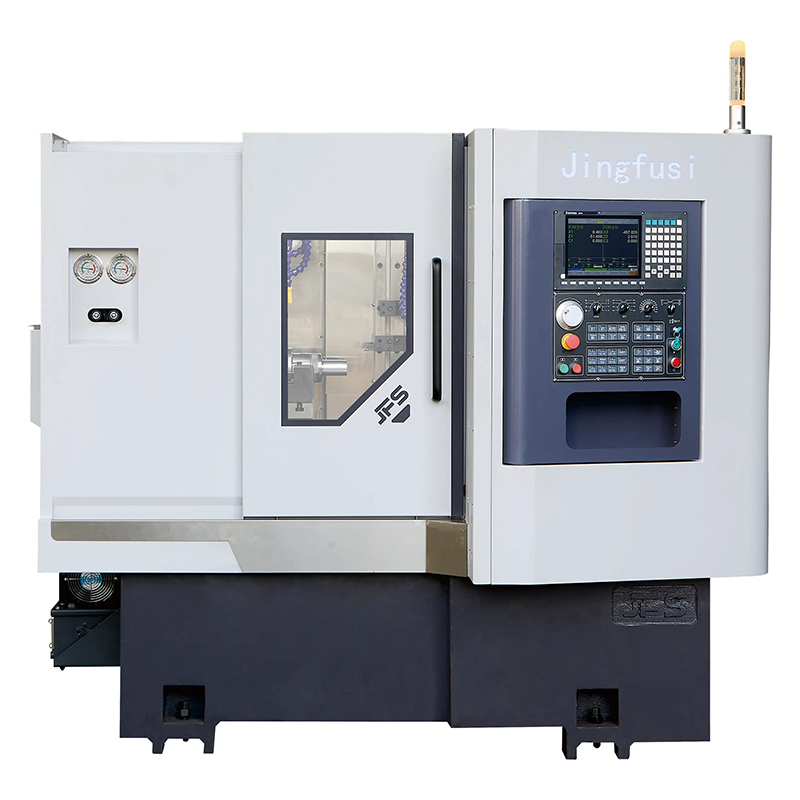

Jingfusi erbjuder kvalitetssvarv med dubbelspindel. Vi använder en design med dubbla spindel och vertikal spindel, vilket avsevärt förbättrar verktygsmaskinens arbetseffektivitet. Den vertikala spindeldesignen gör också borttagning av spån mer bekväm, vilket resulterar i en avsevärd ökning av den totala produktionseffektiviteten i fabriken. Vår verktygsmaskin har fått mycket beröm från många användare.

Modell:CK46-36/36-36/25-25

Skicka förfrågan

Produktbeskrivning

Jingfusi är en professionell tillverkare av tvillingspindlar svarvar. Vi har åtagit oss att producera högpresterande, kostnadseffektiva verktygsmaskiner. Följande är de viktigaste egenskaperna hos denna produkt:
1. Dubbelspindligt maskinverktyg, högeffektivt, lämpligt för massproduktion.
2. Vertikal axel, underlättar borttagning av spån, minskar manuellt arbete
3. Kan bearbeta material som rostfritt stel, titanlegering och kolstål
4. Den integrerade gjutningen genomgår glödgning, vibrationstid och andra åldringsprocesser för att säkerställa långsiktig stabilitet och maskin med livslängd.

Huvudspecifikation

Modell av svarv		enhet	CK46-36	CK36-36	CK46-36	Remart
Bearbetningskapacitet	Max.svängdiameter över svarv	mm	Ø400	Ø400	400
	Maximal vriddiameter	mm	⊗160	O160	O160	Disk
	Max.svänglängd	mm	380	380	380
Axel	Spindelns mitthöjd från marken	mm	1080	1080	1080
	Spindelnäsa	-	A2-5	A2-4	A2-4
	Spindelhålets diameter	mm	Ø56	Ø43	038
	Virtuell Y-axel effektiv resa	mm	045	Ø35	027
	Max spindelhastighet	r/min	4500	7000	8000
	Spindelmotoreffekt/vridmoment	tum	7,5KW/47 N.m	5,5KW/35 N.m	3,7KW/23 N.m
motspindel	Leistung/Drehmoment des Revolvermotors		A2-4	A2-4	A2-4
	Susidleiner dameter hål	mm	056	O43	038
	Maximalt framkomligt stånglager	mm	35	Ø35	Ø27
	Maximal hastighet för den här spindeln	lr/mm	7000	7000	8000
	Subspindelmotoreffekt/vridmoment	tum	7,5Kw /29Nm	7,5Kw /29Nm	5,5Kw /22Nm
Bearbetningskapacitet	Maximal snabb färdhastighet	m/min	24	24	24
	X/Z/X1/Z2-axelmotoreffekt/vridmoment	tum	SYNTEC 2.4/11.5	SYNTEC 2.4/11.5	SYNTEC 2.4/11.5
	XIZX¹Z2-axlar C3-gradiga bllsrews		32/32/32/32	32/32/32/32	32/32/32/32
	X/Z1Z2Y-axelns rollstyrskenor	-	35/35/35/35	32/32/32/32	32/32/32/32
	X1-axelns effektiva rörelse	mm	400	400	400
	Z1-axelns effektiva rörelse	mm	230	400	400
	x2-axel effektiv rörelse	mm	320	400	400
	Z1-axelns effektiva rörelse	mm	260	260	260
Utrustningsspecifikationer	Power turret modell	kg	3790	3780	3770
	Total maskinkraft	KW	20	19	18
	Maskin L×B×H	mm	2200×1700x1790	2200x1700x1790	2200×1700x1790

Maskinens tol optimeras ständigt; vänligen se de faktiska data för verktygsmaskinen för ovanstående parametrar.

Valfria föremål

Konfigurationsobjekt		CK46-36	CK36-36	CK46-36
Huvudspindel	Mekanisk spindel	O	O	O
Huvudspindel	Elektrisk spindel	●	●	●
kontroller	SYNTEC styrenhet	●	●	●
kontroller	FANUC styrenhet	O	O	O
Matningsaxel	Yaskawa	●	●	●
Matningsaxel	SYNTEC	●	●	●
Klämning	Dra tillbaka klämman	O	O	O
Klämning	Chuck	O	O	O
Hjälputrustning	Delar samlar enheten	O	O	O
	Matningsanordning	O	O	O
	Spåntransportör	O	O	O
	Automatiserad robot	O	O	O
	Oljedimmaavskiljare	O	O	O
