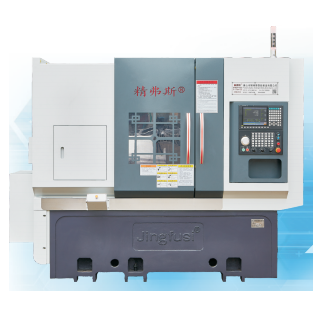

CNC Turret Type Automatisk svarv

Vi är glada över att presentera dig för Jingfusi® High-end CNC Turret Type Automatic Lathe, som syftar till att fördjupa din kunskap om denna exceptionella produkt. Vi välkomnar varmt både våra nya och värderade kunder att fortsätta sitt partnerskap med oss när vi strävar mot en ljusare framtid tillsammans.

Modell:CK52T-600

Skicka förfrågan

Produktbeskrivning

Du är hjärtligt inbjuden att besöka vår fabrik och utforska den senaste, konkurrenskraftiga priset och högkvalitativt Jingfusi® CNC Turret Type Automatic Lathe, som för närvarande är efterfrågad. Vi förutser ivrigt möjligheten att samarbeta med dig.

CNC Turret Type Automatic Lathe Produktinformation

CNC Turret Type Automatic Lathe Parameter List

projekt	Innehåll	enhet	CK52T-600	CK76T-600	CK46T-600
Bearbetningsområde	Spindelns maximala rotationsdiameter	mm	Ø 800
	blocktyp	mm	Ø 180 ~ 400
	Maximal svänglängd	mm	560
	Maximal bardiameter	mm	Ø 51 ~ 55	Ø 72	Ø 45
huvudaxel	Spindelhuvudtyp		A2-6	A2 -8	A2-5
	Spindel genom hål diameter	mm	Ø 66	Ø 86	Ø 56
	Maximal spindelhastighet	r/min	4200	3200	6000
	Spindeluppsättning hastighet	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
foder	Maximal rese av x/z -axeln	mm	230/600
	Z-axel effektivt stroke	mm	570
	Maximal snabb rörelse av x/z -axeln	m/min	24
	X/Z -axelinställning för snabb rörelse	m/min	16/18
	X/Z Axis Roller skruvspecifikationer	mm	40
	X/z axelmätarspecifikationer	mm	35/45
Tolv läge servo torn	Tolv läge Servo Turret Center Höjd		100
	Knivtorn mitt emot kanten (ytterdiameter)	mm	385
	Tornets mitthöjd	mm	100
	Antal tornblad	fixera	12
	Interferensdiameter för angränsande verktygsbehandling	mm	Ø180
	Fast verktygshållare storlek	mm	25x25
	Knivhållare hanterar diameter	mm	Ø25
elektriska maskiner	Huvudmotorns kraft/vridmoment	Kw / nm	11kW/klassad 72nm	15 kW/klassad 98 nm	7,5 kW/betygsatt 47 nm
	X/z-axelmotorns kraft/vridmoment	Kw / nm	Yaskawa 1,8 kW/11,5 nm. Valfri ny generation 2,4 kW/klassad 11,5 nm
	Kraft/vridmoment i tornverktyget byte	Kw / nm	Ny generation 1,0 kW/3,1 nm
	Kylsystemets motoriska kraft	Kw	0.3
	Högtryckskylningssystem Motorkraft	Kw	3
Bakstock	Bakstockslag	mm	420
	Maximal slag av bakstockstift	mm	100
	Svanssticksformuläret		Hydraulisk, stark styvhet
	Tailstock Top Needle Cone Hole Taper	Mk	Mohs 5 #, svänger inte eller varpar under precisionsbearbetning.
	Maximalt avstånd mellan spetsen och chucken	mm	690
andra	Säng lutning	°	30 ° eller 15 °
	Maskinverktygslängd x bredd x höjd	mm	2500x1600x1700
	Hela maskinens totala vikt	Kg	Maskinens totala vikt är 4500 kg, med en valfri total vikt på 3500 kg, minus 10000 yuan
	Total kraft	kw	20
	Genomsnittlig strömförbrukning	Kw / h	3

CNC Turret Type Automatic Lathe Machine Tool Noggrannhet

Maskinnoggrannhet, Jingfus Factor Standard ：
Huvudtestobjekt	Schematisk diagram	Detekteringsmetod	Fabriksstandard


Spindelradiell takt		Upptäck av yttre kon	0.0025


X-axel upprepad position		Upptäck upprepad positionering av x-axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.0025


Z-axel upprepade position		Upptäck upprepad positionering på Z -axeln. Obs: Förutsäga först cirka 50 gånger för att kompensera felet i den kalla motorn och den heta motorn och sedan upptäcka den upprepade positioneringen.	0.0025


Om kunden vill testa ISO- eller VD1 -noggrannheten för x/z/y -axeln ska den fastställas vid skrivande stund. Kunden måste testa denna artikel samtidigt av den första acceptansen av Jingfusi -fabriken.
