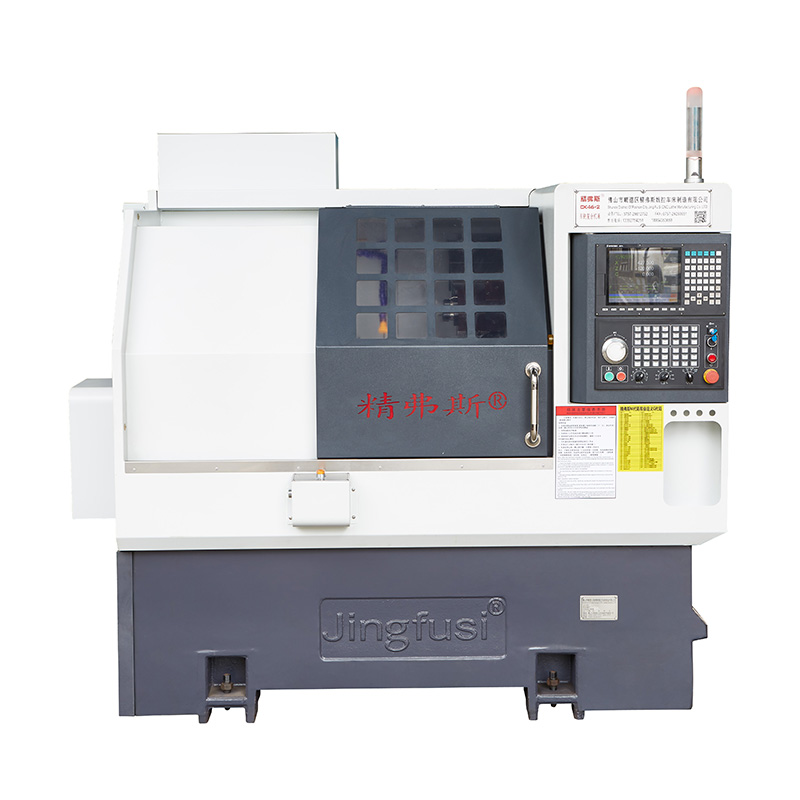

  • Multifunktionell CNC-svarv- och fräsmaskin - 0 Multifunktionell CNC-svarv- och fräsmaskin - 0

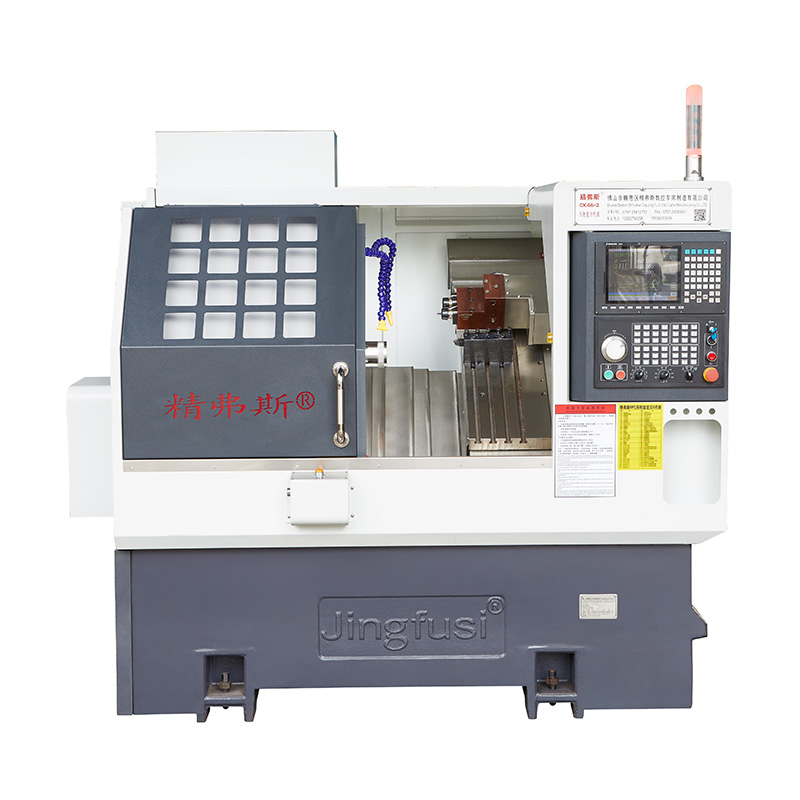

  • Multifunktionell CNC-svarv- och fräsmaskin - 1 Multifunktionell CNC-svarv- och fräsmaskin - 1

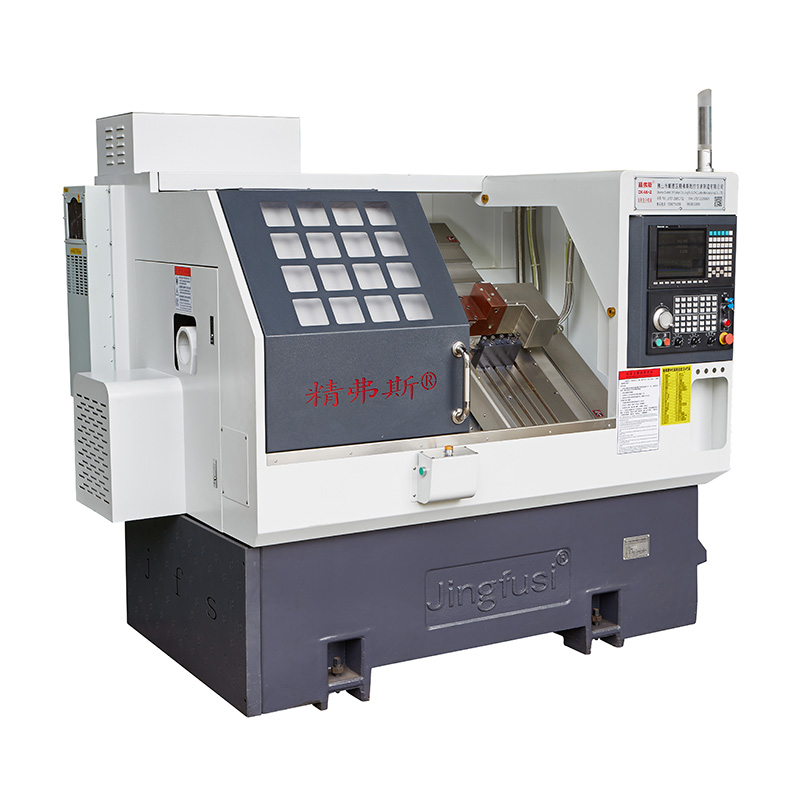

  • Multifunktionell CNC-svarv- och fräsmaskin - 2 Multifunktionell CNC-svarv- och fräsmaskin - 2

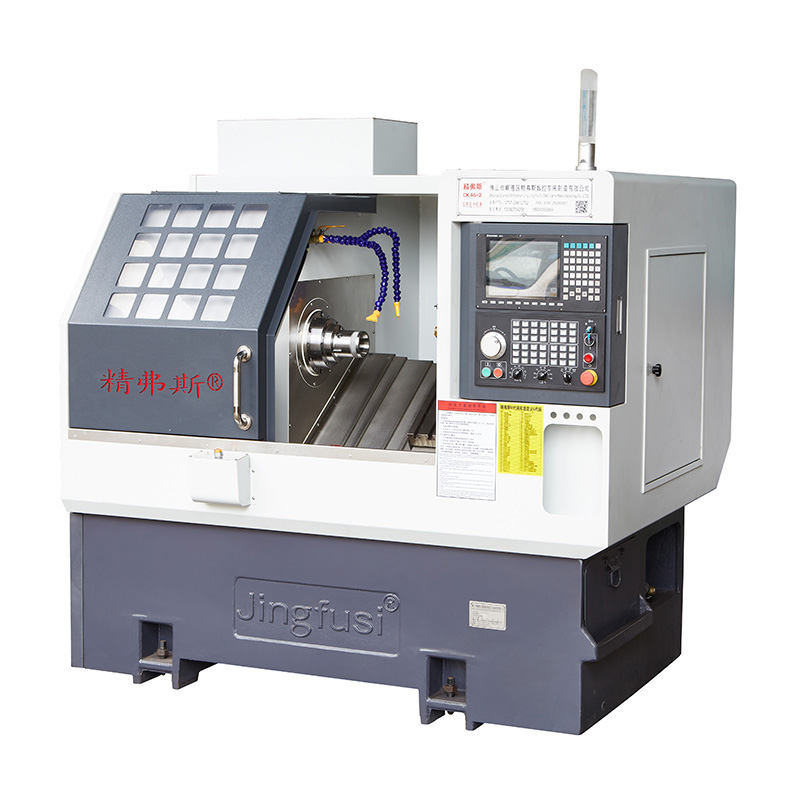

  • Multifunktionell CNC-svarv- och fräsmaskin - 3 Multifunktionell CNC-svarv- och fräsmaskin - 3

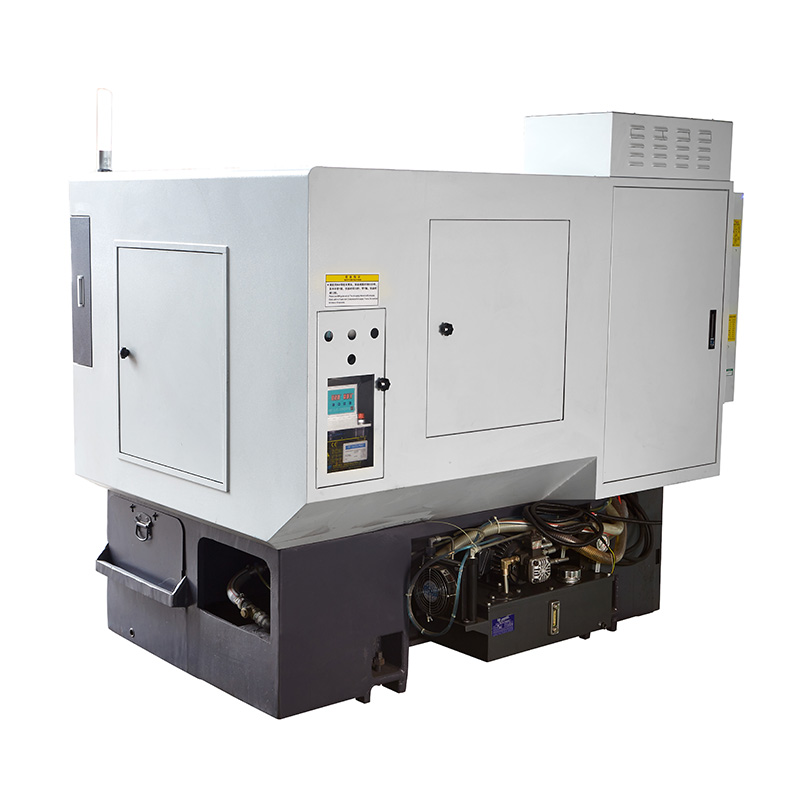

  • Multifunktionell CNC-svarv- och fräsmaskin - 4 Multifunktionell CNC-svarv- och fräsmaskin - 4

Multifunktionell CNC-svarv- och fräsmaskin

Som professionell tillverkare vill vi ge dig en multifunktionell CNC-svarv- och fräsmaskin. Och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Modell:CK46T-600

Skicka förfrågan

Produktbeskrivning

Följande är introduktionen av högkvalitativ multifunktionell CNC-svarv- och fräsmaskin , i hopp om att hjälpa dig att bättre förstå multifunktionell CNC-svarv- och fräsmaskin Välkommen nya och gamla kunder att fortsätta att samarbeta med oss ​​för att skapa en bättre framtid!

Produktinformation



Parameterlista

projekt Innehåll enhet CK52T-600 CK76T-600 CK46T-600
Bearbetningsomfång Maximal rotationsdiameter för spindeln mm Ø 800
blocktyp mm Ø 180 ~400
Maximal svänglängd mm 560
Maximal stångdiameter mm Ø 51 ~ 55 Ø 72 Ø 45
huvudaxel
 Spindelhuvud typ
A2-6 A2-8 A2-5
Spindelns genomgående diameter mm Ø 66 Ø 86 Ø 56
Max spindelhastighet r/min 4200 3200 6000
Spindelinställd hastighet r/min 1 ~ 3500 1 ~2500 1 ~4500
utfodra Maximal rörelse för X/Z-axeln mm 230/600
Z-axelns effektiva slag mm 570
Maximal snabb rörelse av X/Z-axeln m/min 24
X/Z-axelinställning för snabb rörelse m/min 16/18
Specifikationer för X/Z-axelns rullskruv mm 40
Specifikationer för X/Z-axelmätare mm 35/45
Servotorn i tolv positioner 12-positions servotorn mitthöjd
100
Knivtorn motsatt kant (yttre diameter) mm 385
Tornets mitthöjd mm 100
Antal tornblad fixera 12
Interferensdiameter för intilliggande verktygsbehandling mm Ø180
Fast verktygshållare storlek mm 25X25
Knivhållarens handtagsdiameter mm Ø25
elektriska maskiner Huvudmotoreffekt/vridmoment KW/Nm 11KW/märkt 72Nm 15KW/klassad 98Nm 7,5 KW/märkt 47Nm
X/Z-axelmotoreffekt/vridmoment KW/Nm Yaskawa 1,8KW/11,5Nm. Tillval ny generation 2,4 KW/klassad 11,5Nm
Effekt/vridmoment för revolververktygsbyte av motor KW/Nm Ny generation 1,0 KW/3,1NM
Kylsystem motoreffekt KW 0.3
Högtryckskylsystem motoreffekt KW 3
Stjärtstock Stjärtslag mm 420
Maximalt slag av utkastarstift för baksäcken mm 100
Drivform för axelutkastarstift
Hydraulisk, stark styvhet
Avsmalnande avsmalnande avsmalning av tailstockens övre nålkon MK Mohs 5 #, svänger eller vrids inte under precisionsbearbetning.
Maximalt avstånd mellan spets och chuck mm 690
Övrig Sänglutning ° 30° eller 15°
Maskinens längd X bredd X höjd mm 2500X1600X1700
Totalvikt för hela maskinen KG Den totala vikten av hela maskinen är 4500KG, med en valfri totalvikt på 3500KG, minus 10000 yuan
Total kraft kw 20
Genomsnittlig strömförbrukning kw/h 3

Verktygsmaskin noggrannhet

Maskinnoggrannhet, Jingfus-faktor standard:
Stort testobjekt Schematiskt diagram Detektionsmetod
 Fabriksstandard
Spindel radiellt slag Upptäck löpning av yttre kon 0.0025
Upprepningsposition för X-axeln Upptäck upprepad positionering av X-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. 0.0025
Upprepningsposition för Z-axeln
Upptäck upprepad positionering på Z-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. 0.0025
Om kunden vill testa ISO- eller VD1-noggrannheten för X/Z/Y-axeln, ska det fastställas vid tidpunkten för kontraktsskrivning. Kunden måste testa denna artikel samtidigt med det första godkännandet av Jingfusi Factory.
