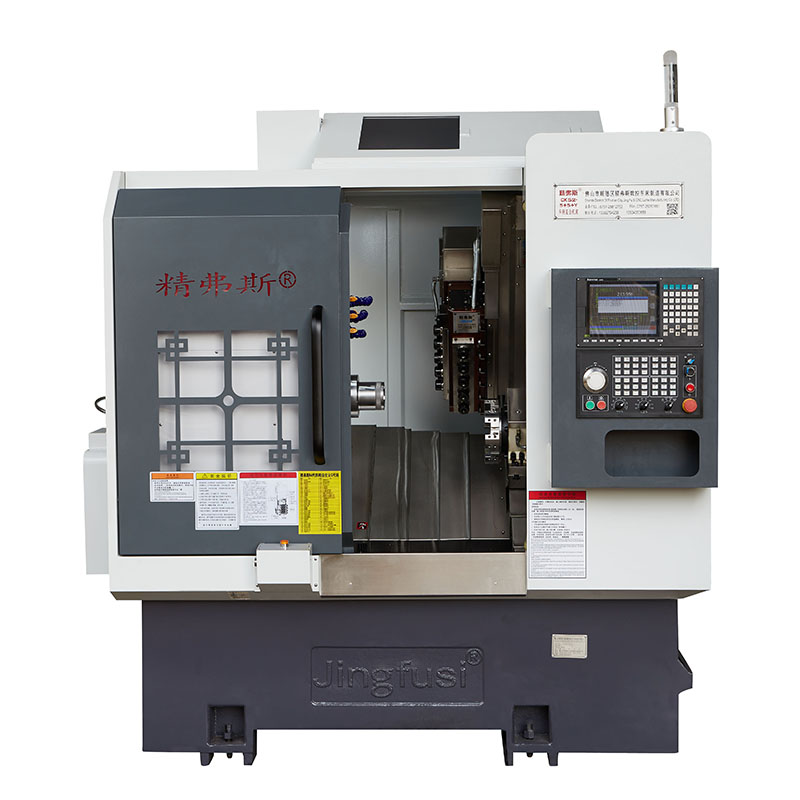

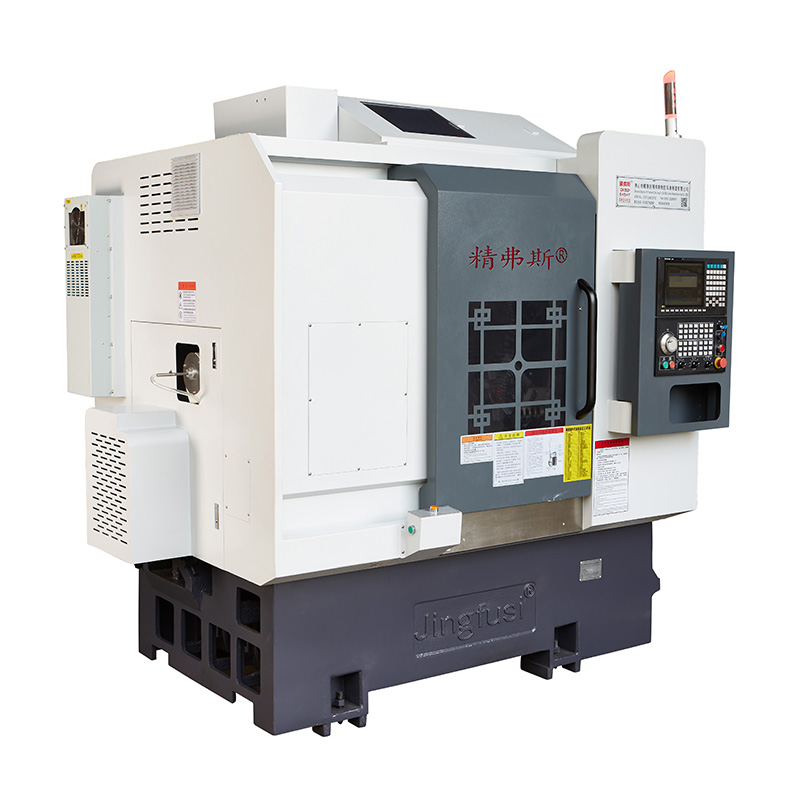

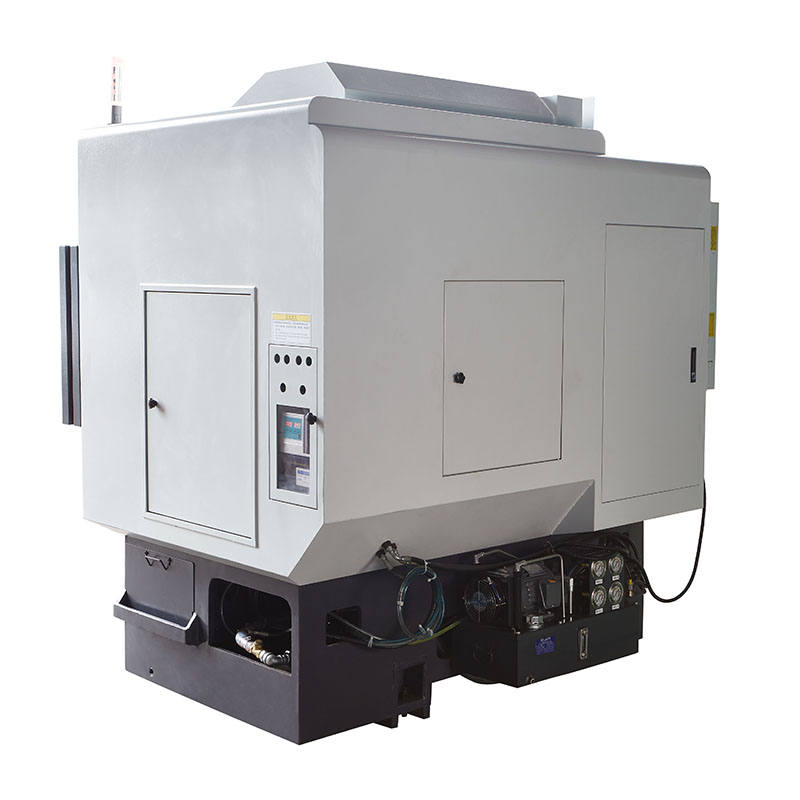

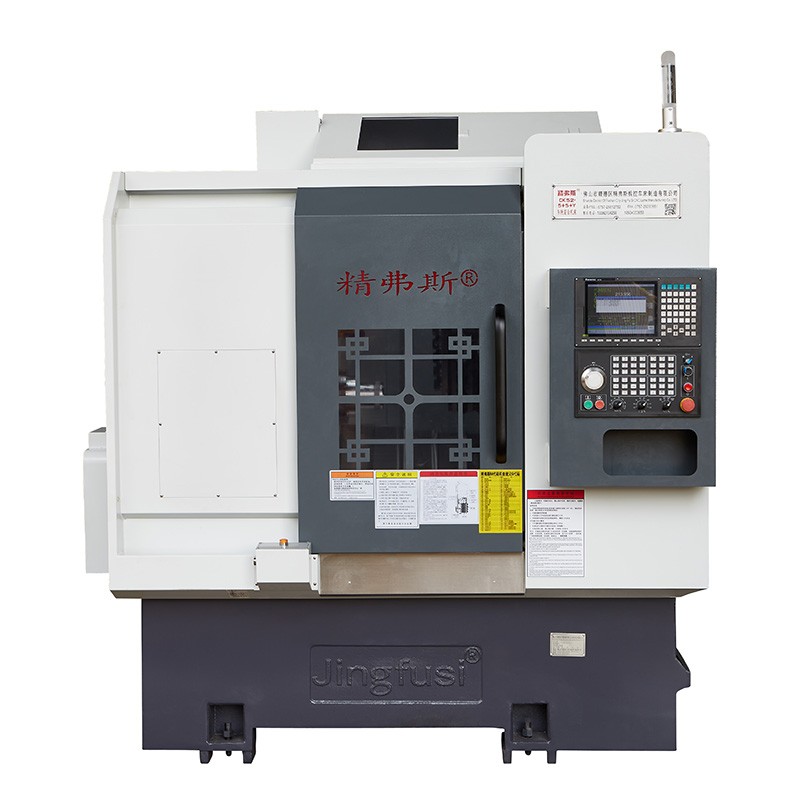

Tornsvarvning och fräsning kombinerad maskin

Du kan köpa Jingfusi® Turret-svarvnings- och fräsmaskin med förtroende från oss. Vi är angelägna om att samarbeta med dig, och om du har några frågor eller behöver ytterligare information, tveka inte att kontakta oss. Vi kommer att svara snabbt på dina frågor.

Modell:CK46-5+5+Y

Skicka förfrågan

Produktbeskrivning

Som professionell tillverkare vill vi ge dig högkvalitativ turretsvarvnings- och fräsmaskin. Och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Produktinformation

Parameterlista

Artikel	innehåll	enhet	CK46-5+5+Y	CK52-5+5+Y
Bearbetningsomfång	Sväng över sängen	mm	Ø 500
	Maximal vridbar yttercirkellängd	mm	320
	Maximal stångdiameter	mm	Ø 45	Ø 51 ~ 55
huvudaxel	Max spindelhastighet	r/min	6 000 (inställt på 4 000)	4500 (inställt på 3500)
	Spindelhuvud typ		A2-5	A2-6
	Spindelns genomgående diameter	mm	Ø 56	Ø 66
utfodra	X/Z/Y-axelns maximala slaglängd	mm	800/470/310
	Maximal snabb rörelse av X/Z/Y-axeln	m/min	24 (inställning 18)/24 (inställning 18)/15 (inställning 8)
	X/Z/Y-axelskruvstång	mm	32/32/25
	X/Z/Y-axelskena	mm	35/35/25
Knivtorn	Åtta stationstorn	PCS	8 stationer, kan utrustas med dubbla hål verktygshållare, valfritt med 12 stationer
Krafthuvud	Krafthuvud verktyg hållande form		ER25
	Maximal hastighet på krafthuvudet	r/min	6000 (inställt på 4000), kan vanligtvis användas för att bearbeta produkter från 4000
	Maximal diameter för installation av borr- och fräshuvud	mm	Ø 16
	Avstånd mellan krafthuvudets axel och axel	mm	65
elektriska maskiner	Huvudmotoreffekt/vridmoment	KW/Nm	7,5 KW/47,75NM, valfritt 11KW/70,03Nm för ståldelar med en bearbetningskapacitet på 80 och över
	X/Z/Y-axelmotoreffekt/vridmoment	KW/Nm	Yaskawa 1,8KW/11,5Nm. Tillval ny generation 2,4 KW/klassad 11,5Nm
	X/Z krafthuvud motoreffekt/vridmoment	KW/Nm	2,4 KW/11,5 NM
	Maximal hastighet för motorhuvudet	r/min	5000
Övrig	Spindelpositioneringsbromsanordning		Hydrauliskt tryck
	Sänglutning	°	35°
	Knivbord tallrik längd X bredd	mm	700x290
	Maskinens längd X bredd X höjd	mm	2200X1580X2000
	Totalvikt för hela maskinen	KG	3430
	Total kraft	kw	13
	Genomsnittlig strömförbrukning	kw/h	2

Verktygsmaskin noggrannhet

Maskinnoggrannhet, Jingfus-faktor standard:
Stort testobjekt	Schematiskt diagram	Fabriksstandard


Spindel radiellt slag		Upptäck löpning av yttre kon	0.0035


Upprepningsposition för X-axeln		Upptäck upprepad positionering av X-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.003


Upprepningsposition för Z-axeln		Upptäck upprepad positionering på Z-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.003


Y-axelns repeteringsposition		Upptäck upprepad positionering på Y-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.004


C-axelns repetition		Upptäck ompositioneringen av C-axelns fixpunkt, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen	20 bågsekunder


C-axelposition roterande		Upptäck den slumpmässiga positionsnoggrannheten för C-axeln, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och heta motorn, och kontrollera sedan de upprepade inställningarna	72 bågsekunder


Krafthuvudets klämslag		Kotteslag	0.015

Krafthuvudets klämslag		Klämslag	0.01

Om kunden vill testa ISO- eller VD1-noggrannheten för X/Z/Y-axeln, ska det fastställas vid tidpunkten för kontraktsskrivning. Kunden måste testa denna artikel samtidigt som Jingfusi Factory har godkänts.
