Höghastighetsmotor för revolversvarvning och -fräsning
Höghastighetsmotor för revolversvarvning och -fräsning
Dessa Jingfusi® höghastighetsmotorsvarvnings- och fräsmaskiner kan utföra både svarvnings- och fräsoperationer på ett brett utbud av material, inklusive metaller, plaster och mer. Svarvning används för cylindriska detaljer, medan fräsning används för plana eller konturerade ytor.
Modell:CK46DTY
Skicka förfrågan
Produktbeskrivning

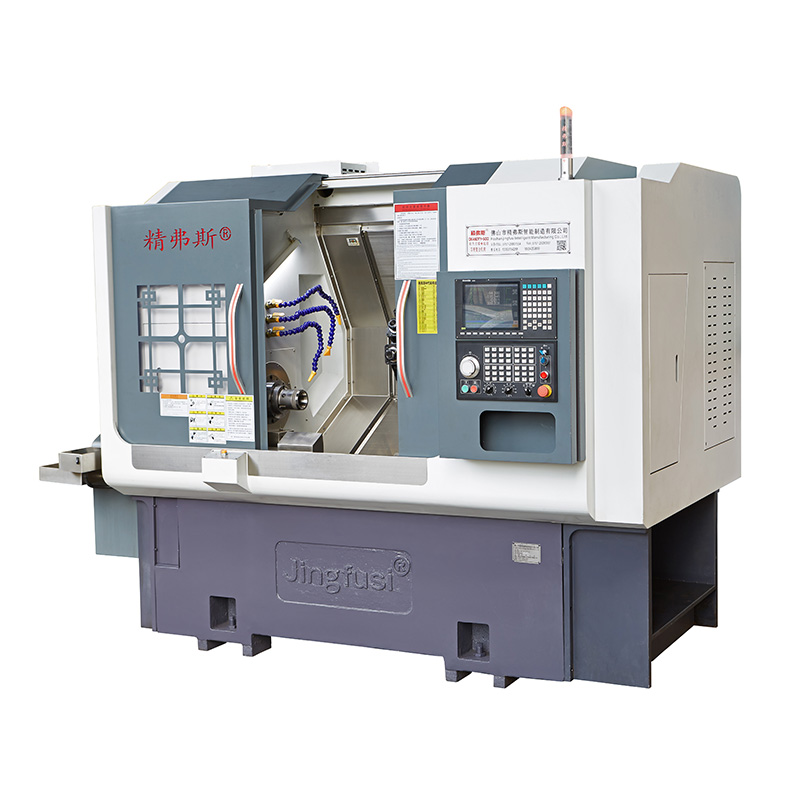

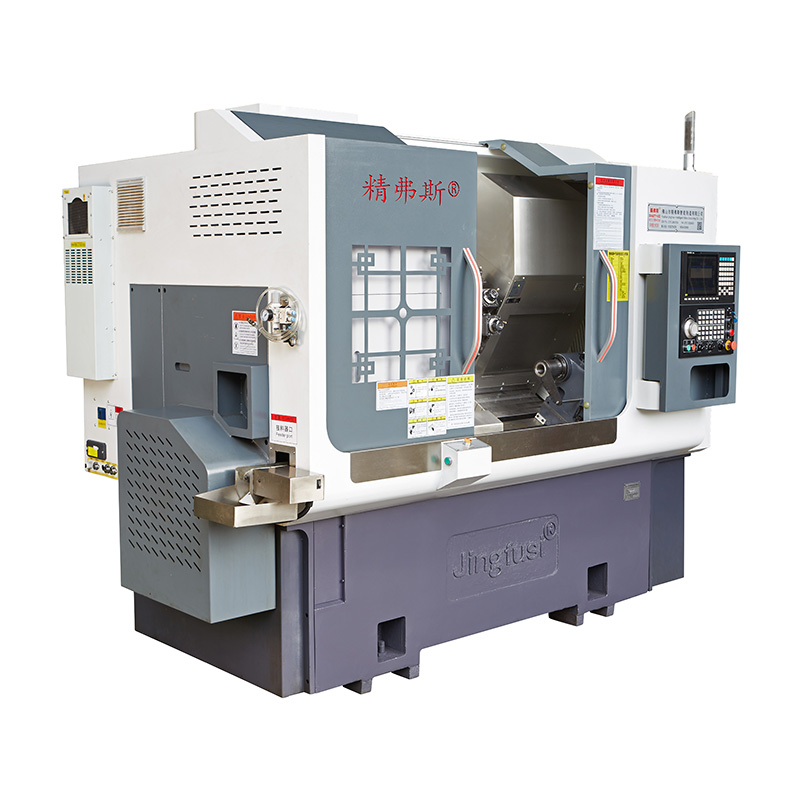

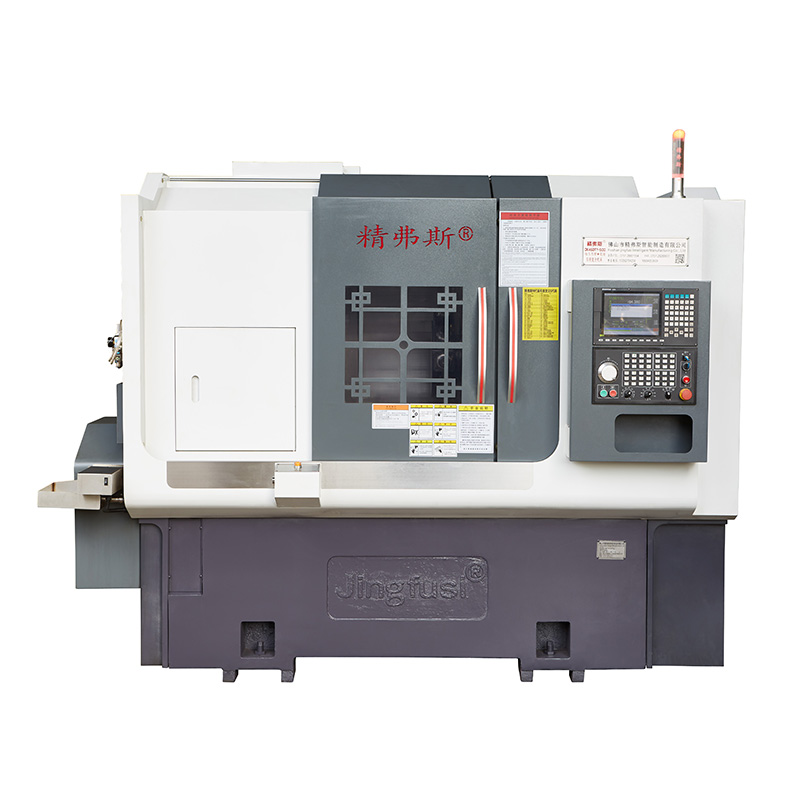

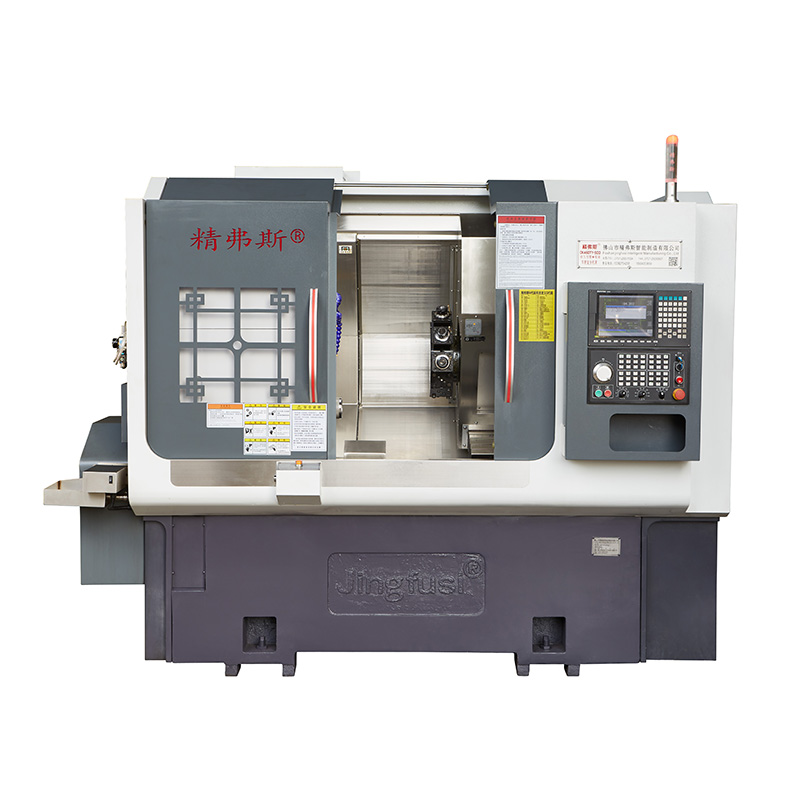

ingfusi® High-speed Power Turret-svarvnings- och fräsmaskin är ett mångsidigt CNC-bearbetningsverktyg designat för höghastighets- och precisionsbearbetning. Den är särskilt lämplig för tillverkning av komponenter med intrikata funktioner och krävande specifikationer.
Maskinresediagram
Produktinformation
Parameterlista
| Artikel | Modell av svarv | enhet | CK46DTY | CK52DTY |
| Bearbetningsomfång | Maximal rotationsdiameter för spindeln | mm | Ø 600 | |
| Maximal vridbar yttercirkellängd | mm | 300 | ||
| Maximal stångdiameter | mm | Ø 45 | Ø 55 | |
| huvudaxel | Max spindelhastighet | r/min | 6000 (inställning 4500) | 4200(inställning 3500) |
| Spindelhuvud typ |
|
A2-5 | A2-6 | |
| Spindelns genomgående diameter | mm | Ø 56 | Ø 66 | |
| utfodra | X/Z/Y-axelns maximala slaglängd | mm | 800/400/±60 | |
| 90° krafthuvud som passerar genom spindelns mitt | mm | 60 | ||
| Maximal snabb rörelse av X/Z/Y-axeln | m/min | 24(inställning 18) / 24(inställning 18) /15(inställning 12) | ||
| X/Z/Y-axelskruvstång | mm | 32/32/32 | ||
| X/Z/Y-axel rullbana | mm | 35/35/35 | ||
| Krafttorn |
Power turret modell (power turret) | BMT | BMT45, Tillval BMT55 | |
| Krafthuvudshylsa | ÄR | ER25 | ||
| Fast verktygshållare storlek | mm | 25X25 | ||
| Diameter på hålhållarens skaft | mm | Ø25 | ||
| Stjärtstock | Huvudmotoreffekt/vridmoment | KW/Nm | 7,5 KW/märkt 47Nm | 11KW/märkt 72Nm |
| X/Z/Y-axelmotoreffekt/vridmoment | KW/Nm | yaskawa 1,8KW/11,5N. Tillval ny generation2,4 KW/klassad 11,5Nm | ||
| Maximal hastighet för revolvermotor | r/min | 80 000° (effekthuvud ≤ 7000 byte, 90° krafthuvud ≤ 6000 ändring) | ||
| Krafthuvud motoreffekt/vridmoment | KW/Nm | 8,5 KW/klassad 16,5Nm | ||
| Effekt/vridmoment för revolververktygsbyte av motor | KW/Nm | Ny generation 1,0 KW /3,1NM | ||
| Övrig | Spindelpositioneringsbromsanordning |
|
Hydrauliskt tryck | |
| Sänglutning | ° | 35° | ||
| Maskinens längd X bredd X höjd | mm | 2200X1500X1900 | ||
| Totalvikt för hela maskinen | KG | 3900 kg | ||
| Total kraft | kw | 15 | ||
| Genomsnittlig strömförbrukning | kw/h | 3 | ||
Verktygsmaskin noggrannhet
| Maskinnoggrannhet, Jingfus-faktor standard: | ||||||||
| Stort testobjekt | Schematiskt diagram | Fabriksstandard | ||||||
| Spindel radiellt slag |
|
Upptäck löpning av yttre kon | 0.0035 | |||||
| Upprepningsposition för X-axeln |
|
Upptäck upprepad positionering av X-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. | 0.003 | |||||
| Upprepningsposition för Z-axeln |
 |
Upptäck upprepad positionering på Z-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. | 0.003 | |||||
| Y-axelns repeteringsposition |
|
Upptäck upprepad positionering på Y-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. | 0.004 | |||||
| C-axelns repetition |
|
Upptäck ompositioneringen av C-axelns fixpunkt, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och heta motorn, och detektera sedan den upprepade positioneringen | 20 bågsekunder | |||||
| C-axelposition roterande |
|
Upptäck den slumpmässiga positionsnoggrannheten för C-axeln, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och heta motorn, och kontrollera sedan de upprepade inställningarna | 72 bågsekunder | |||||
| Krafthuvudets klämslag |
|
Kotteslag | 0.015 | |||||
| Krafthuvudets klämslag |
 |
Klämslag | 0.01 | |||||
| Om kunden vill testa ISO- eller VD1-noggrannheten för X/Z/Y-axeln, ska det fastställas vid tidpunkten för kontraktsskrivning. Kunden måste testa denna artikel samtidigt med det första godkännandet av Jingfusi Factory. | ||||||||
