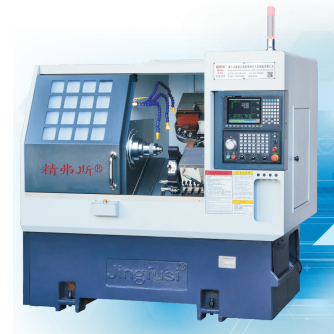

Inre tre-kurv spårsvarvning och fräsmaskin

Jingfusi® inre tre-kurv spårsvarvning och fräsmaskin är ett specialiserat bearbetningsverktyg som används för precisionsbearbetning av inre spår med tre böjda eller konturerade ytor. Denna inre tre-kurva spårsvarvning och fräsmaskin används ofta i industrier som kräver tillverkning av komplexa delar med inre spår eller profiler som inte enkelt kan skapas med konventionella bearbetningsmetoder.

Modell:CK46-3+2

Skicka förfrågan

Produktbeskrivning

Även om de främst används för bearbetning av inre spår, kan dessa maskiner också hantera andra bearbetningsoperationer, vilket gör dem mångsidiga för ett brett spektrum av applikationer. Branscher som flygindustrin, tillverkning av medicintekniska produkter, fordonsindustri och precisionsteknik förlitar sig ofta på dessa maskiner för att producera komplicerade komponenter med hög precision. Inre tre-kurva spårsvarvnings- och fräsmaskiner kan bearbeta olika material, inklusive metaller, plaster och kompositer, beroende på de specifika bearbetningsbehoven.

Maskinresediagram

Produktinformation

Parameterlista

Artikel	enhet	Specifikation
Max. vridningsdiameter	mm	250
Max. svängdiam. över svarv	mm	Ø500
Max. vriddiameter genom glidbädd	mm	Ø160
Lutande säng grad	grad	35°
X-axel effektiv rörelse	mm	1000
Z-axel effektiv rörelse	mm	400
X/Z-axel max. snabb färdhastighet	m/min	24
Basyta av gjutjärn	㎡	1,8 x 1,1
Maskinstorlek: L x B x H	mm	2100 x 1580 x 1800
Maskinens nettovikt	kg	2600
verktyg nr.	st	8
Fyrkantiga verktyg	mm	20 x 20
Hålknivsstorlek	mm	Ø20
Total häst	kw	13
Genomsnittlig strömförbrukning	kw/h	2
Spindel ansiktsform		A2-5
Spindelhastighet	r/min	6000
Spindelhastighetsinställning	r/min	1-4500
Spindelns nominella vridmoment	Nm	35Nm (1500r/min)
Maximal stångdiameter	mm	Ø45

Verktygsmaskin noggrannhet

Maskinnoggrannhet, Jingfus-faktor standard:
Stort testobjekt	Schematiskt diagram	Fabriksstandard


Spindel radiell takt,		Upptäck löpning av yttre kon	0.0035


X-axelns repetition, X		Upptäck upprepad positionering av X-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.003


Z-axelns repetition, Z		Upptäck upprepad positionering på Z-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen.	0.003


C-axelns repetition, C		Upptäck ompositioneringen av C-axelns fixpunkt, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och heta motorn, och detektera sedan den upprepade positioneringen	20 bågsekunder


C-axelposition roterande, C		Upptäck den slumpmässiga positionsnoggrannheten för C-axeln, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och heta motorn, och kontrollera sedan de upprepade inställningarna	72 bågsekunder


Om kunden vill testa ISO- eller VD1-noggrannheten för X/Z/Y-axeln, ska det fastställas vid tidpunkten för kontraktsskrivning. Kunden måste testa denna artikel samtidigt som Jingfusi Factory har godkänts.
