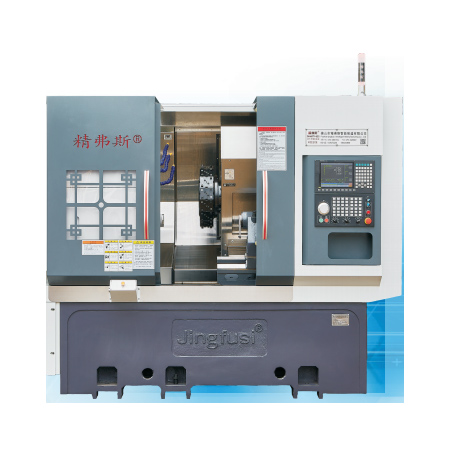

Power Revolver svarvning och fräsning kombinerad maskin
  • Power Revolver svarvning och fräsning kombinerad maskin - 0 Power Revolver svarvning och fräsning kombinerad maskin - 0

Power Revolver svarvning och fräsning kombinerad maskin

I vår egenskap av professionella tillverkare är Jingfusi® stolta över att presentera vår Power Turret-svarvnings- och fräsmaskin. Vi är fast beslutna att leverera förstklassig eftermarknadsservice och säkerställa snabb produktleverans. För att upprätthålla den konsekventa kvaliteten på våra verktygsmaskiner följer vi ett standardiserat tillvägagångssätt i både maskinkonstruktion och konfigurationsmontering. Detta innebär användning av enhetliga tillbehör (inklusive det utbytbara skärhållarens krafthuvud och verktygsrevolver på bäddplattan) för att säkerställa stabilitet och tillförlitlighet. Vår maskin är designad med en enkel och praktisk struktur, skräddarsydd för verkliga tillämpningar och konstruerad för användarvänlig drift.

Modell:CK52DTY

Skicka förfrågan

Produktbeskrivning
Som den professionella tillverkaren vill vi Jingfusi® erbjuda dig Power Turret-svarvnings- och fräsmaskin.
Produktinformation



Parameterlista

Artikel Modell av svarv enhet CK46DTY CK52DTY
Bearbetningsomfång Maximal rotationsdiameter för spindeln mm Ø 600
Maximal vridbar yttercirkellängd mm 300
Maximal stångdiameter mm Ø 45 Ø 55
huvudaxel Max spindelhastighet r/min 6000 (inställning 4500) 4200(inställning 3500)
Spindelhuvud typ
A2-5 A2-6
Spindelns genomgående diameter mm Ø 56 Ø 66
utfodra X/Z/Y-axelns maximala slaglängd mm 800/400/±60
90° krafthuvud som passerar genom spindelns mitt mm 60
Maximal snabb rörelse av X/Z/Y-axeln m/min 24(inställning 18) / 24(inställning 18) /15(inställning 12)
X/Z/Y-axelskruvstång mm 32/32/32
X/Z/Y-axel rullbana mm 35/35/35
Krafttorn
 Power turret modell (power turret) BMT BMT45, Tillval BMT55
Krafthuvudshylsa ÄR ER25
Fast verktygshållare storlek mm 25X25
Diameter på hålhållarens skaft mm Ø25
Stjärtstock Huvudmotoreffekt/vridmoment KW/Nm 7,5 KW/märkt 47Nm 11KW/märkt 72Nm
X/Z/Y-axelmotoreffekt/vridmoment KW/Nm yaskawa 1,8KW/11,5N. Tillval ny generation2,4 KW/klassad 11,5Nm
Maximal hastighet för revolvermotor r/min 80 000° (effekthuvud ≤ 7000 byte, 90° krafthuvud ≤ 6000 ändring)
Krafthuvud motoreffekt/vridmoment KW/Nm 8,5 KW/klassad 16,5Nm
Effekt/vridmoment för revolververktygsbyte av motor KW/Nm Ny generation 1,0 KW /3,1NM
Övrig Spindelpositioneringsbromsanordning
Hydrauliskt tryck
Sänglutning ° 35°
Maskinens längd X bredd X höjd mm 2200X1500X1900
Totalvikt för hela maskinen KG 3900 kg
Total kraft kw 15
Genomsnittlig strömförbrukning kw/h 3

Verktygsmaskin noggrannhet

Maskinnoggrannhet, Jingfus-faktor standard:
Stort testobjekt Schematiskt diagram Fabriksstandard
Spindel radiellt slag Upptäck löpning av yttre kon 0.0035
Upprepningsposition för X-axeln Upptäck upprepad positionering av X-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. 0.003
Upprepningsposition för Z-axeln
Upptäck upprepad positionering på Z-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. 0.003
Y-axelns repeteringsposition Upptäck upprepad positionering på Y-axeln. Obs: Förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen. 0.004
C-axelns repetition Upptäck ompositioneringen av C-axelns fixpunkt, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och den varma motorn, och detektera sedan den upprepade positioneringen 20 bågsekunder
C-axelposition roterande   Upptäck den slumpmässiga positionsnoggrannheten för C-axeln, notera: förutsäg först cirka 50 gånger för att kompensera felet för den kalla motorn och heta motorn, och kontrollera sedan de upprepade inställningarna 72 bågsekunder
Krafthuvudets klämslag Kotteslag 0.015
Krafthuvudets klämslag
Klämslag 0.01
Om kunden vill testa ISO- eller VD1-noggrannheten för X/Z/Y-axeln, ska det fastställas vid tidpunkten för kontraktsskrivning. Kunden måste testa denna artikel samtidigt med det första godkännandet av Jingfusi Factory.
