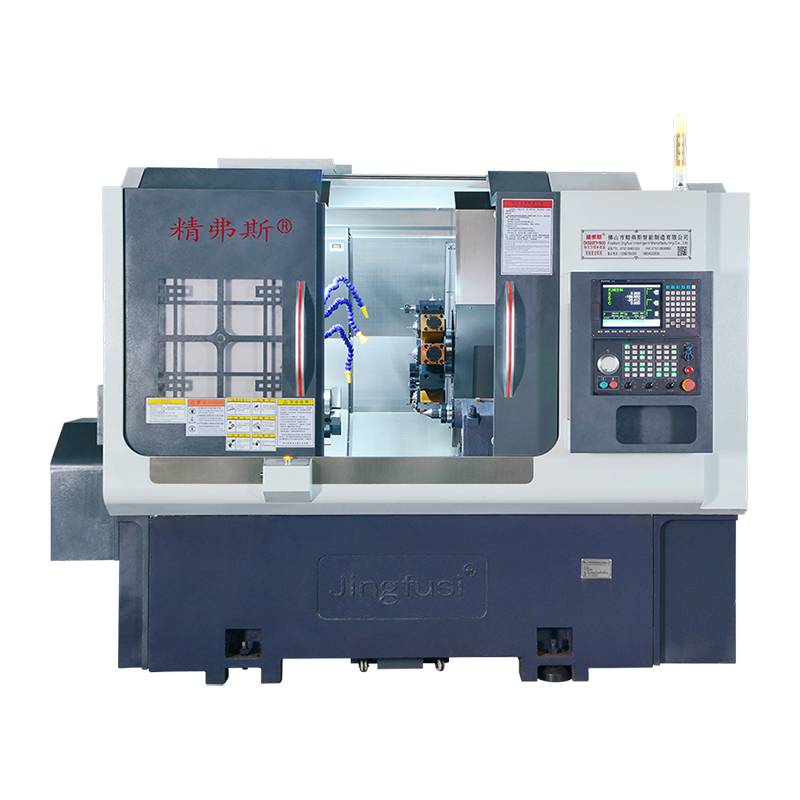

Vridning av malning av sammansatt svarvmaskin

Jingfusi högkvalitativ vändfräsningskomposit svarvmaskin innehåller en flexibel spindel som håller hjälpmekanismen i sin design, vilket förbättrar styvhet under delbearbetning. Det direkta verktygsändringssystemet eliminerar behovet av intrikata verktygsändringsprogram och minskar verktygets förändring av tomgång, vilket resulterar i effektiv bearbetning och kostnadsbesparingar för användare. Denna innovativa design förbättrar inte bara maskinens övergripande stabilitet under drift utan effektiviserar verktygets förändringsprocess, vilket gör bearbetningsarbetsflödet mer effektivt och ekonomiskt fördelaktigt för användare.

Modell:CK52DTY

Skicka förfrågan

Produktbeskrivning

Turning Milling Composite Lathe Machine från Jingfusis -leverantörerna innehåller Eamlöst att svänga, fräsning, borrning, tråkig, knackning och olika andra funktioner i en enda, mångsidig enhet. Den här maskinen är särskilt väl lämpad för intrikata former och krävande precisionspecifikationer. Det utmärker sig vid hantering av de omfattande bearbetningsbehoven för roterande delar genom att slutföra alla eller de flesta av de nödvändiga operationerna i en enda klämma. This not only ensures exceptional accuracy but also enhances efficiency, ultimately leading to cost reduction in the machining process.

Viktiga egenskaper för att vända malningskomposit svarvmaskin:

1.Well-designad arrangemang med gott internt utrymme.

2.inkorporering av en högprecision, fristående spindelstruktur och ett snabbt hydrauliskt rotationssystem, vilket säkerställer förstklassig prestanda.

3.Guaranteing maskinverktygets höghastighetsfunktioner.

4. Förhindra kraftavbrott från att orsaka felaktigheter i servomotorns värde.

Maskinresediagram

Produktinformation

Parameterlista

punkt	Svarvmodell	enhet	Ck52dty	Ck76dty	Ck46dty
Bearbetningsområde	Spindelns maximala rotationsdiameter	mm	Ø 700
	Maximal vridning av yttre cirkellängd	mm	520
	Maximal bardiameter	mm	Ø 55	Ø 72	Ø 45
huvudaxel	Maximal spindelhastighet	r/min	4200 (inställning 3500)	3200 (inställning 2000)	6000 (set 4500)
	Spindelhuvudtyp		A2 - 6	A2 -8	A2 - 5
	Spindel genom hål diameter	mm	Ø 66	Ø 86	Ø 56
foder	X/z/y axel maximal slag	mm	260/500/± 60
	90 ° krafthuvud som passerar genom spindeln	mm	30
	Maximal snabb rörelse av x/z/y -axeln	m/min	24 (inställning 16)/ 24 (inställning 16)/ 14 (inställning 8)
	X/z/y axel skruvstång	mm	40
	X/Z/Y Axis Roller Track	mm	35/45/35
Krafttorn	Power Turret Model (Power Turret)	Bmt	Bmt55
	Krafthuvudhuvud	Är	ER32
	Fast verktygshållare storlek	mm	25x25
	Borrhållare Shank Diameter	mm	Ø32
elektriska maskiner	Huvudmotorns kraft/vridmoment	Kw / nm	11kW/klassad 72nm	15 kW/klassad 98 nm	7,5 kW/betygsatt 47 nm
	X/z/y Axelmotorns kraft/vridmoment	Kw / nm	Yaskawa 2,9 kW /18,6nm axsboken ny generation3,1 kW /15nm
	Kraft/vridmoment av tornets krafthuvudmotor	Kw / nm	Ny generation 3,1 kW/15nm
	Maximal hastighet för tornkraftsmotor	r/min	6000 (inställning 4000), Common Speed≤4000
	Krafthuvudmotorns kraft/vridmoment	Kw / nm	3,1 kW/15Nm
	Kraft/vridmoment i tornverktyget byte	Kw / nm	Ny generation1.0 kW /3.1nm
Bakstock	Bakstockslag	mm	520
	Maximal hydraulisk stroke av svansen	mm	100
	Tailstock Top Needle Cone Hole Taper	Mk	mohs 5#
	Maximalt avstånd mellan spetsen och chucken	mm	690
andra	Spindelpositioneringsbromsenhet		Hydraulisk, valfri programmerbar
	Säng lutning	°	30 ° eller 15 °
	Maskinverktygslängd x bredd x höjd	mm	2500x1680x1900
	Hela maskinens totala vikt	Kg	5000 kg
	Total kraft	kw	20
	Genomsnittlig strömförbrukning	Kw / h	3
